3.10.1 구조
컴포넌트 트롤리 샤시는 피더 모듈 고정용 컴포넌트 테이블 , 테이프 릴 컨테이너 및 페 테이프 컨
테이너로 구성됩니다 .
3

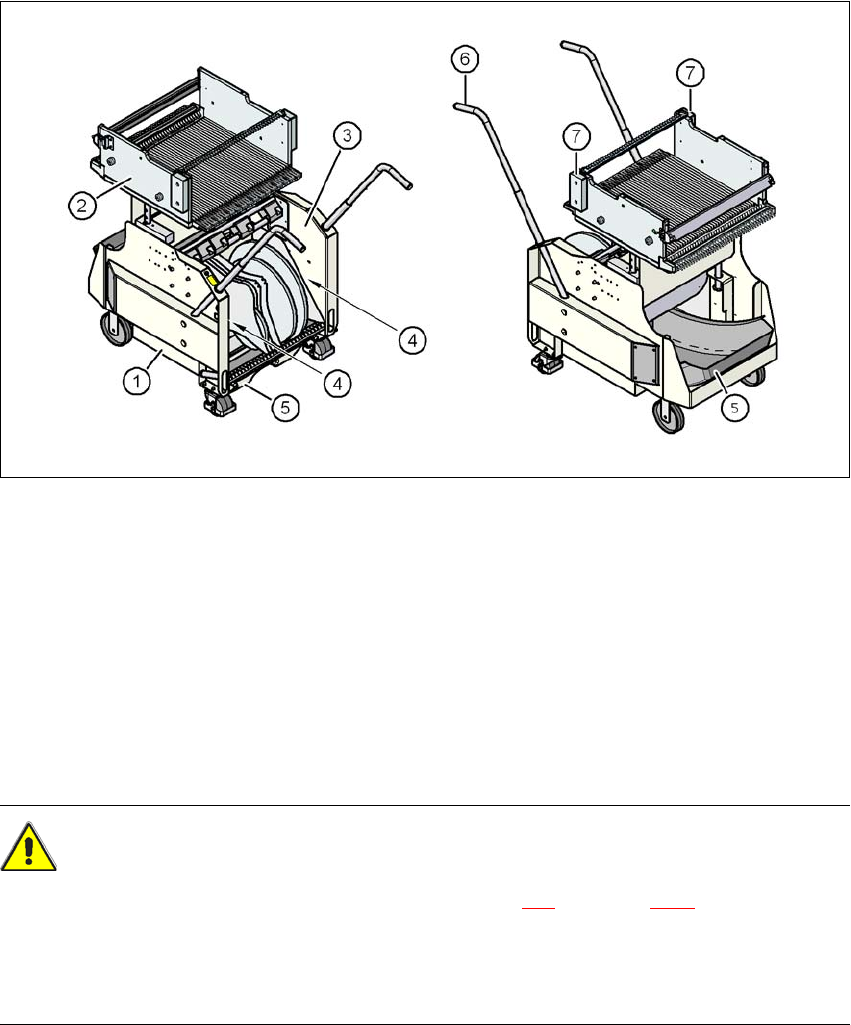

그림
3.10 - 3 SIPLACE X
시리즈
컴포넌트
트롤리
,
전면
보기
및
후면
보기
(1) 샤시
(2) 컴포넌트 테이블
(3) 테이프 컨테이너
(4) 셋업리스트 고정용 슬롯
(5) 폐 테이프 컨테이너
(6) 핸들
(7) 핸드 가드
주의 3
-> 컴포넌트 트롤리에서 폐 테이프 컨테이너를 꺼낼 때 제 324
페이지 제 5.8.2 절에 있는 안전지
침을 준수합시오 .
-> 컴포넌트 트롤리를 밀 때에는 핸들만 사용가능합니다 .
-> 컴포넌트 트롤리를 운반하거나 파렛트에서 들어올릴 때에는 지게차를 사용합니다 .
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.10 SIPLACE X 시리즈 컴포넌트 트롤리 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
200
3.10.2 설명
기본 버전의 경우 테이프 릴 컨테이너 ( 그림 3.10 - 3 의 항목 3) 에는 테이프 릴을 최대 17"(432mm)
까지 넣을 수 있습니다 .
테이프 컨테이너와 컴포넌트 트롤리 사이의 좌우에는 각각 설치부품 리스트 포켓을 보관할 수 있
는 5mm 정도의 간격이 있습니다 .
밖으로 빼낼 수 있는 폐 테이프 컨테이너 ( 제 199
페이지 그림 3.10 - 3 의 항목 5) 는 샤시 아래에
있습니다 . 잘린 폐 테이프는 활송 장치를 통해 폐 테이프 컨테이너로 이동하는데 이 폐 테이프 컨
테이너는 가득찰 때마다 비워야 합니다 .
핸들 ( 제 199
페이지 그림 3.10 - 3 의 항목 6) 은 아래위로 접을 수 있습니다 .
참고 3
모든 컴포넌트 트롤리 또는 매트릭스 트레이 체인저는 장비에 연결되어 있어야만 작동이 가능합
니다 . 제 84 페이지 , 제 2.6.5.1 절에 설명된 대로 비어있는 위치를 간섭 보호 모듈로 채우십시오 .
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.10 SIPLACE X 시리즈 컴포넌트 트롤리
201
3.10.3 기술 데이타
3
길이 x 넓이
727 x 592 mm²
752 x 592mm² 폐기통 포함
컴포넌트 테이블 높이
819.5mm
(PCB 컨베이어 높이가 830mm 인 경우 )
889.5mm
(PCB 컨베이어 높이가 900mm 인 경우 )
919.5mm
(PCB 컨베이어 높이가 930mm 인 경우 )
939.5mm
(PCB 컨베이어 높이가 950mm 인 경우 )
PCB 컨베이어 높이 830mm ± 15mm ( 옵션 )
900mm ± 15mm ( 옵션 )
930mm ± 15mm ( 표준 )
950mm ± 15mm (SMEMA 옵션 )
핸들을 위로 접었을 경우의 높이
969 mm
위치 개수 40 (8 mm X 테이프 피더 모듈 )
무게
피더 모듈이 없는 경우
모든 위치에
피더 모듈이 있는 경우
80.4 kg
139.6 kg
테이프 릴 지름
표준
최대
최대 432mm (17")
483 mm (19")
