3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.10 SIPLACE X 시리즈 컴포넌 트 트롤리 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 204 3.10.6 SIPLACE X 시리즈 컴포넌트 테이블 피더 모듈의 앞쪽 슬라이더 가이드는 삽입보조장치 ( 그림 3.10 - 6 의 항목 1) 에 놓입니다 . 이를 밀 면 피더 모듈의 가이드 ( 제 174 페…
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.10 SIPLACE X 시리즈 컴포넌트 트롤리
203

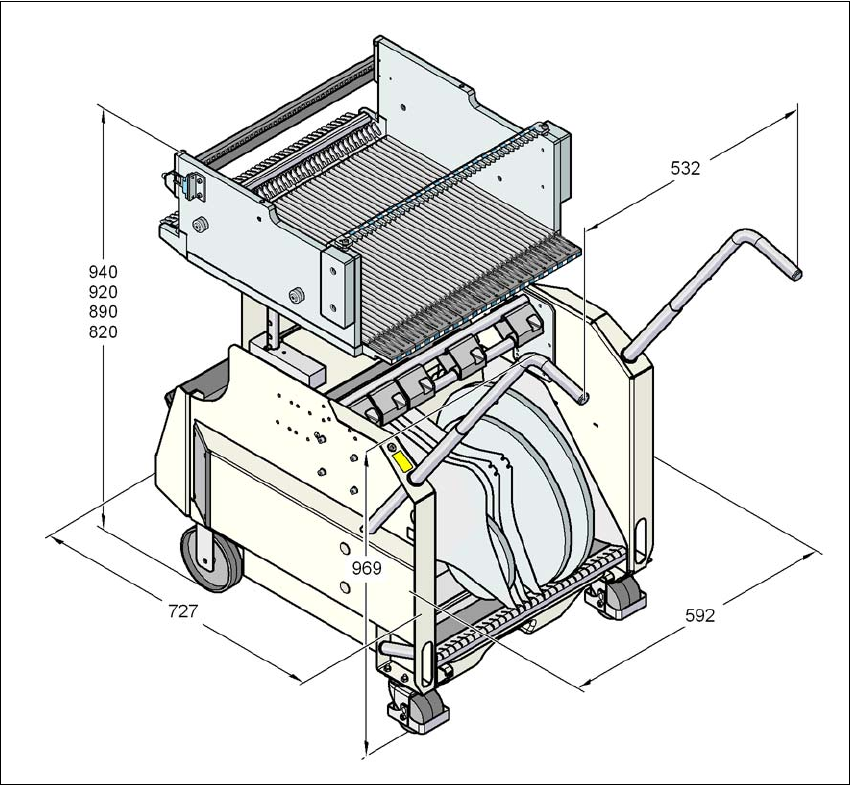

3.10.5 컴포넌트 트롤리 치수 , SIPLACE X 시리즈
3
그림
3.10 - 5 SIPLACE X
시리즈
컴포넌트
트롤리
치수
,
모든
치수는
mm
단위
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.10 SIPLACE X 시리즈 컴포넌트 트롤리 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
204
3.10.6 SIPLACE X 시리즈 컴포넌트 테이블
피더 모듈의 앞쪽 슬라이더 가이드는 삽입보조장치 ( 그림 3.10 - 6 의 항목 1) 에 놓입니다 . 이를 밀
면 피더 모듈의 가이드 ( 제 174
페이지 그림 3.9 - 2 의 항목 12 및 13) 에 닿을 때까지 ( 그림 3.10 -
6 의 항목 2) 가이드 프로파일 ( 그림 3.10 - 6 의 항목 4) 위를 이동합니다 . 정지 바의 센터링 구멍
( 그림 3.10 - 6
의 항목 5) 에는 X 피더 모듈의 " 앞쪽 " 센터링 핀 ( 제 173 페이지 그림 3.9 - 1 의 항
목 4) 이 있습니다 . 이와 동시에 컴포넌트 테이블의 잠금 걸쇠 ( 제 205 페이지 그림 3.10 - 7 의 항
목 1) 가 피더 모듈의 잠김 롤러 ( 제 173
페이지 그림 3.9 - 1 의 항목 1) 를 고정시킵니다 . 피더 모
듈 상단에 있는 " 뒤쪽 " 센터링 핀 ( 제 173
페이지 그림 3.9 - 1 의 항목 12) 은 센터링 바 ( 그림 3.10
- 6 의 항목 3) 에 있는 홈에 고정되어 있습니다 .
3

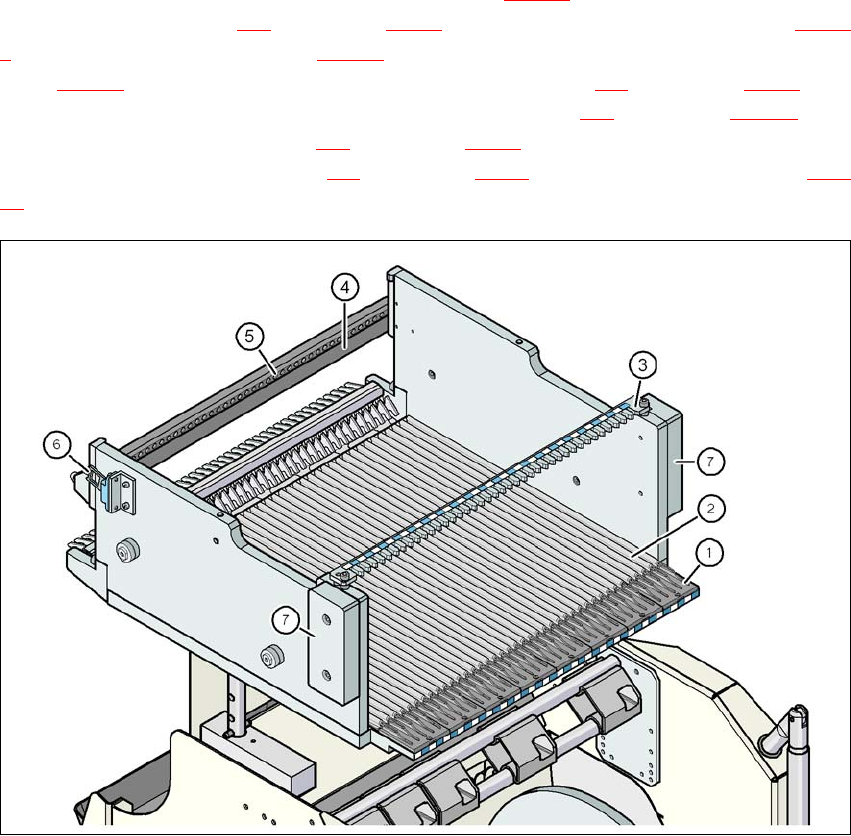

그림
3.10 - 6 SIPLACE X
시리즈
컴포넌트
테이블
,
후면
보기
(1) 삽입보조장치
(2) 가이드 프로파일 (Ω 프로파일 )
(3) X 피더 모듈의 " 뒤쪽 " 센터링 핀을 장착하는 센터링 바
(4) 정지바
(5) 센터링 구멍
(6) 비상 정지 회로의 안전 스위치 접촉
(7) 핸드 가드
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.10 SIPLACE X 시리즈 컴포넌트 트롤리
205
3

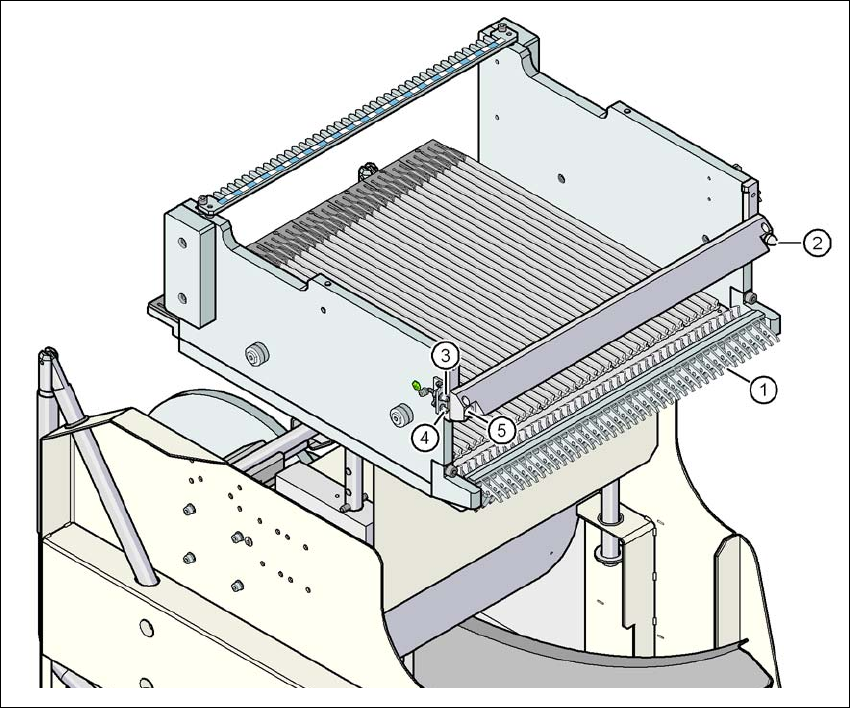

그림
3.10 - 7 SIPLACE X
시리즈
컴포넌트
테이블
,
전면
보기
(1) 잠금 핀
(2)
신속공개축의위치
(3) 압축공기 커플링
(4) 접지핀
(5) 컴포넌트 테이블의 센터링 구멍
