3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.10 SIPLACE X 시리즈 컴포넌 트 트롤리 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 206 3.10.7 추가 테이프 릴 지지대 3 그림 3.10 - 8 추가 테이프 릴 지지대 (X 시리즈 ) (1) 추가 테이프 릴 지지대 , 품목 번호， 0014 1217-xx (2) 지지대 장착 장치 피더 모듈과…
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.10 SIPLACE X 시리즈 컴포넌트 트롤리
205
3
그림
3.10 - 7 SIPLACE X
시리즈
컴포넌트
테이블
,
전면
보기
(1) 잠금 핀
(2)
신속공개축의위치
(3) 압축공기 커플링
(4) 접지핀
(5) 컴포넌트 테이블의 센터링 구멍
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.10 SIPLACE X 시리즈 컴포넌트 트롤리 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
206
3.10.7 추가 테이프 릴 지지대
3
그림
3.10 - 8
추가
테이프
릴
지지대
(X
시리즈
)
(1) 추가 테이프 릴 지지대 , 품목 번호， 00141217-xx
(2) 지지대 장착 장치
피더 모듈과 테이프 릴 사이의 측방 여유폭이 60mm 를 넘지 않는 한 X- 시리즈 피더 모듈은 아무
문제 없이 컴포넌트 테이프를 처리할 수 있습니다 . 최대 허용 여유폭이 유지될 수 없도록 셋업이
미리 정의되어 있으면 추가 테이프 릴용 마운트 (1) 를 사용하는 것이 좋습니다 . 여유폭이
최대 허
용 값인 60mm 미만이 될 때까지 홀더 ( 항목 2) 에 끼워 밀어 넣기만 하면 됩니다 . 컴포넌트 트롤
리에는 홀더가 총 5 개 있습니다 . 테이프 릴에는 각각 테이프 릴 2 개를 장착할 수 있는데 , 이는 테
이프 컨테이너 위에 15" (381mm) 릴을 최대 10 개까지 장착할 수 있음을 말해줍니다 .
최대 60mm
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.10 SIPLACE X 시리즈 컴포넌트 트롤리
207
3.10.8 테이프 컨테이너 , SIPLACE X 시리즈
3.10.8.1 설명
테이프 컨테이너는 지름 19" (483mm) 까지의 릴을 수용할 수 있습니다 . 분할판에 관한 설명은 제
328
페이지 제 5.9.5 절을 참조하십시오 .
3

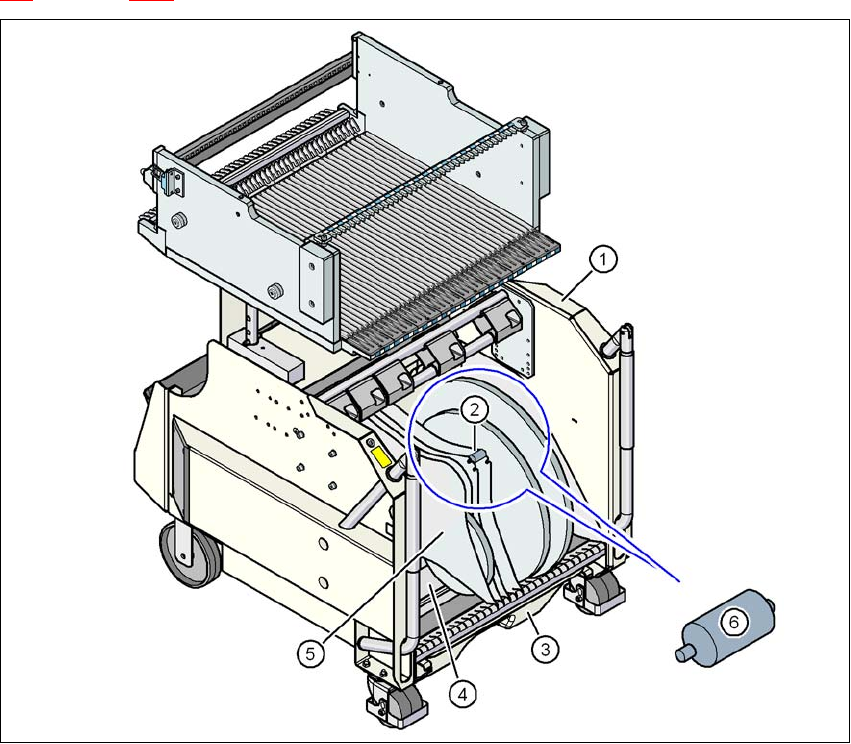

그림
3.10 - 9
테이프
컨테이너를
구비한
SIPLACE X
시리즈
컴포넌트
트롤리
(1) 컴포넌트 트롤리
(2) 스핀들 위치
(3) 폐 테이프 컨테이너
(4) 테이프 컨테이너
(5) 분할판
(6) 스핀들 ( 확대 )
