4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈 4.1 납품 및 운송 사양 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 214 4.1.4 실장기를 크레이트 상자에 담아 운송 4.1.4.1 서비스 ASM Assembly Systems 는 서비스로서 X 시리 즈 실장기를 각자의 생산 라인에 완벽하게 통합시 켜 드립니다 . 당사 는 폭 넓은 전문 기술 그리고 올바른…
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.1 납품 및 운송 사양
213
4
그림
4.1 - 2
납품
시
실장기
사양

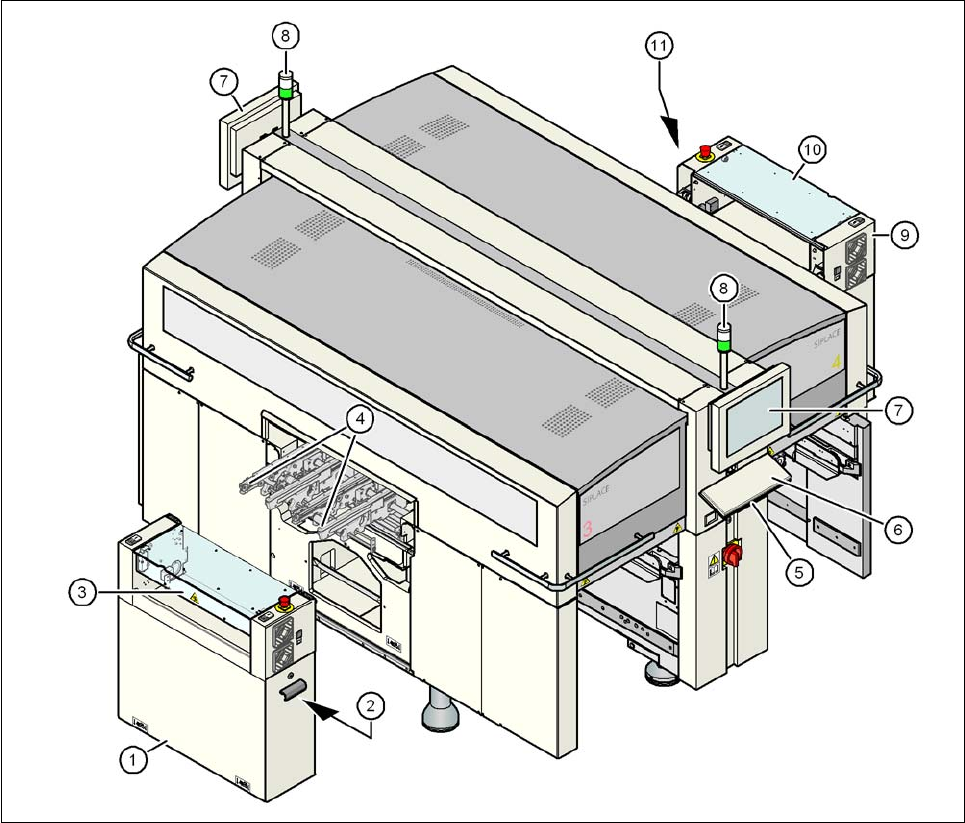

(1) PCB 출력측의 확장 키트 - 배송을 위해 분리
(2) PCB 출력측의 축장치 - X4I, X4: 갠트리 2 및 3, X3: 갠트리 3, X2: 갠트리 1 및 3
(3) 컨베이어 커버
(4) 출력 컨베이어
(5) 키보드 지지판
(6) 키보드
(7) 모니터
(8) 지시등
(9) PCB 입력측의 박스 PC
(10) PCB 입력측의 확장 키트 - 필요시 분리 가능
(11) PCB 입력면의 축 장치 - X4I, X4 및 X3: 갠트리 1 및 4
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.1 납품 및 운송 사양 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
214
4.1.4 실장기를 크레이트 상자에 담아 운송
4.1.4.1 서비스
ASM Assembly Systems 는 서비스로서 X 시리즈 실장기를 각자의 생산 라인에 완벽하게 통합시
켜 드립니다 . 당사는 폭 넓은 전문 기술 그리고 올바른 도구 및 장비를 사용하여 설치 과정이 원활
하고 효율적으로 진행되도록 할 수 있습니다 . 하지만 그러기 위해서는 사용자가 사전에 인프라 측
면을 명확히 하고 자신의 생산 설비를 필요에 따라 변경해야 합니다 .
실장기를 운반하는 가장 안전한
방법은 운반용 크레이트 상자에 담아 운반하는 것이지만 그게 아
니더라도 최소한 팔레트에 올려놓고 운반해야 합니다 . 그래야 장비 다리가 장애물과 충돌하여 발
생하는 것 같은 심각한 손상을 방지할 수 있습니다 .
4.1.4.2 안전 지침
경고 4
- 중량이 많이 나가는 물품을 운반할 때 적용되는 사고 방지 규정을 준수해야 합니다 .
- 실장기 운반 시 제 214
페이지 제 4.1.4.3 절에서 설명한 지게차를 사용하지 않을 경우 전복 위
험이 있습니다 .
- 특히 , 안전 부츠를 신어야 발 부상의 위험을 줄일 수 있습니다 .
4.1.4.3 운반 수단
장비를 팔레트에 올려놓고 운반하거나 크레이트 상자에 담아 운반하기 위해서는 다음과 같은 사
양의 지게차가 필요합니다 .
지게 길이 : 최소 1800mm
운반 능력 : 최소 6000kg
지게 열림 폭 : 최소 350mm 4
4
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.1 납품 및 운송 사양
215
4.1.4.4 운반용 크레이트 상자나 팔레트에서 지게차 삽입 지점
지게차는 제 211 페이지 그림 4.1 - 1 의 (A) 에서 규정한 지점으로만 삽입해야 합니다 . 나중에 사용
할 수 있도록 크레이트 상자나 팔레트는 잘 보관해두는 것이 좋습니다 .
경고 4
그래도 크레이트 상자나 팔레트 없이 실장기를 운반하려면 반드시 다음 절에 있는 지침을 준수해
야 장비가 심각하게 손상되는 것을 막을 수 있습니다 .
4
4
4
4.1.5 크레이트 상자나 팔레트 없이 실장기 운반
4.1.5.1 안전 지침
경고 4
-> 중량이 많이 나가는 물품을 운반할 때 적용되는 사고 방지 규정을 준수해야 합니다 .
-> 특히 , 안전 부츠를 신어야 발 부상의 위험을 줄일 수 있습니다 .
-> 장비를 운반하기 전에 이 부분 내용을 숙지해야 심각한 손상을 피할 수 있습니다 .
-> 장비를 운반할 경우에는 장비의 다리가 모두 바닥에 닿지 않도록 해야 합니다 . 그렇지 않으면
장비
다리가 바닥에 끌려 장애물에 부딪칠 수 있습니다 . 그러면 장비 프레임의 장비 다리 나
사가 손상될 수 있습니다 .
4.1.5.2 운반 수단
사양이 다음과 같은 지게차를 이용하여 장비를 옮깁니다 .
지게 길이 최소 1,800 mm
들어올리는 힘최소 6,000 kg
PCB 이송 방향으로 지게 부분을 나란히 했을 경우의
지게간 거리
420 mm
PCB 이송 방향과 교차하도록 지게 부분을 향했을 경우의
지게간 거리
800 mm - 900 mm
