사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 4.1 납품 및 운송 사양 217 4 그림 4.1 - 3 접촉면 - PCB 이송 방향에 평행을 이루는 지게차 (1) 지게차 포크 부분의 접촉면
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.1 납품 및 운송 사양 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
216
4.1.5.3 실장기에서 지게차 삽입 지점
다음의 두 그림은 팔레트에서 장비를 들어올리거나 팔레트없이 장비를 운반할 경우 실장기를 지
게차에 적재하는 위치를 나타냅니다 .
참고 4
장거리 운반시에는 항상 팔레트와 지게차를 사용해야 장비 손상을 피할 수 있습니다 .
지게가 PCB 컨베이어와 평행을 이루는 경우 4
경고 4
돌이킬 수 없는 장비 손상을 피하려면 실장기를 들어올리기
전에
다음 사항을 참고하십시오 .
-> 두 장비 다리 사이에 포크 부분이 올 정도로만 포크를 벌립니다 ( 삽입 지점 , 제 217
페이지 그
림 4.1 - 3
참조 ). 장비 다리 간 거리는 776mm 입니다 . 이보다 더 벌리면 장비 프레임 측면을
들어올리게 되어 결국 장비 프레임이 변형될 수 있습니다 .
-> 장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 . 포크와 실장기 사
이에 단단한 지지대가 있어서 실장기를 들어올릴 때 장비가 기울어지는 것을 막아줍니다 . 또
한 장비 다리 한 쪽에만 무게가
실리는 것을 막아주는데 , 이렇게 한 쪽에만 무게가 실리면 장
비 다리 고정부가 변형될 수 있습니다 . 장비를 들어올릴 때에는 다른 사람이 지켜보도록 하여
지게차로 장비를 들어올릴 때 한 쪽으로 뒤집히지 않도록 하는 것이 좋습니다 .
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.1 납품 및 운송 사양
217
4

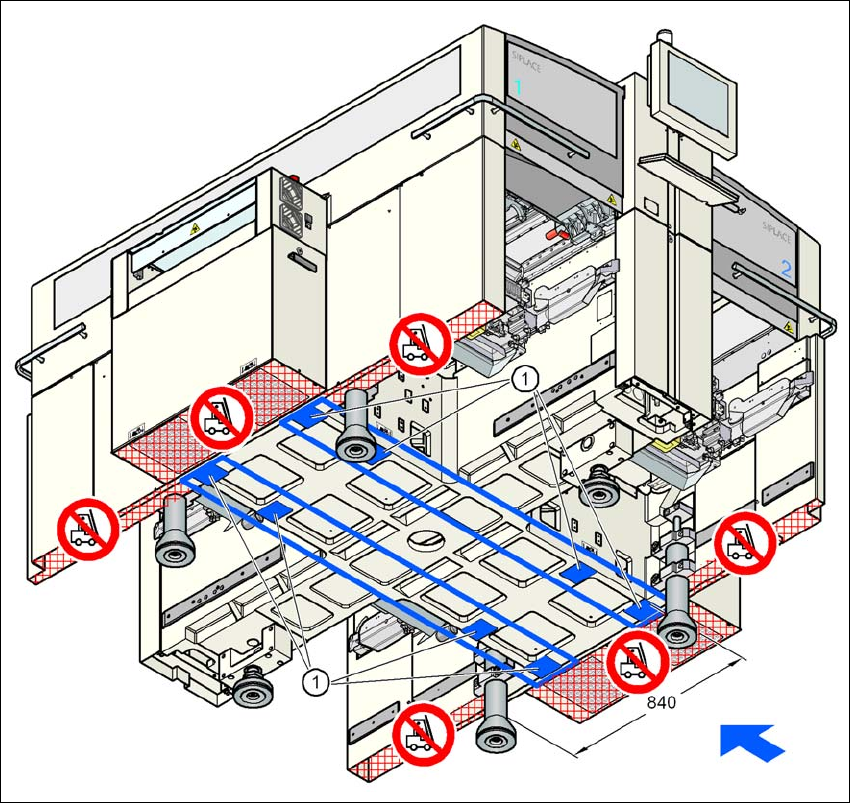

그림
4.1 - 3
접촉면
- PCB
이송
방향에
평행을
이루는
지게차
(1) 지게차 포크 부분의 접촉면
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.1 납품 및 운송 사양 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
218
포크가 PCB 컨베이어와 교차하는 경우 4
4
그림
4.1 - 4
접촉면
- PCB
이송방향과
교차하는
포크
(1) 지게차 포크부분의 접촉면
경고 4
돌이킬 수 없는 장비 손상을 피하려면실장기를 들어올리기
전에
다음 사항을 참조하십시오 .
-> 포크간 거리는 800 에서 900mm 이 되도록 합니다 . 지게차의 삽입면은 그림 4.1 - 4
에 나와 있
습니다 . 접촉면 사이의 최대거리는 1120mm 입니다 . 더 벌리면 장비 프레임 측면을 들어올리
게 되어 결국 장비 프레임이 변형 될 수 있습니다 .
-> 장비를 들어올릴 때 포크 양쪽에 무게가 고르게 실리게 해야 합니다 . 포크와 실장기 사이에 단
단한 지지대가 있어서 실장기를 들어올릴 때 장비가 기울어지는 것을 막아줍니다 . 또한 장비
다리 한 쪽에만
무게가 실리는 것을 막아주는데 , 이렇게 한 쪽에만 무게가 실리면 장비 다리
