1 머리말 사용자 매뉴얼 SIPLACE X 시리즈 1.1 장비 설명 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 22 1.1.5 SIPLACE X2 SIPLACE X2 실장기는 실장 영역별로 갠트리 한개를 구비합니다 . 이를 통해 하기와 같이 실장 헤 드를 구성할 수 있습니다 . a) 실장영역 1 b) 실장영역 2 성능에 관한 데이타는 제 10 1 페이지의 제 3.1 …
사용자 매뉴얼 SIPLACE X 시리즈 1 머리말
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 1.1 장비 설명
21
1.1.3 SIPLACE X4 LED 배치기
X4 LED 배치기는 4 개의 갠트리 , 2 개의 갠트리가 각기 배치 구역 (PA) 에 장치되어 있다
. 이로서 X 레드 배치기상에 다음 배치 상부 형태가 허용되게 된다 .
a) 실장영역 1
b) 실장영역 2
기능 자료는 X4 배치 기기와 동일하다 . 이는 101 페이지의 3.1, 조항에 수록되었다 .
1.1.4 SIPLACE X3
X3 실장기는 갠트리 3 개를 구비하며 그중 2 개는 실장 영역 1 에 위치하고 다른 한개는 실장 영역
2 에 위치합니다 . 이를 통해 X3 실장기는 하기와 같이 실장 헤드를 구성할 수 있습니다 .
a) 실장영역 1
b) 실장영역 2
성능에 관한 데이타는 제 101 페이지의 제 3.1 장을 참조하십시오 .
1
실장 헤드 PA2
b
실장 헤드 PA1
a
C&P20 / C&P20 CPP/CPP
C&P20 / C&P20
예아니오
CPP/CPP
예예
1
실장 헤드 PA2
b
실장 헤드 PA1
a
C&P20 / C&P20 CPP/CPP CPP/TH TH/TH
C&P20
예 아니오 아니오 아니오
CPP
예 예 아니오 아니오
TH
예예예예
1 머리말 사용자 매뉴얼 SIPLACE X 시리즈
1.1 장비 설명 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
22
1.1.5 SIPLACE X2
SIPLACE X2 실장기는 실장 영역별로 갠트리 한개를 구비합니다 . 이를 통해 하기와 같이 실장 헤
드를 구성할 수 있습니다 .
a) 실장영역 1
b) 실장영역 2
성능에 관한 데이타는 제 101 페이지의 제 3.1 장을 참조하십시오 .

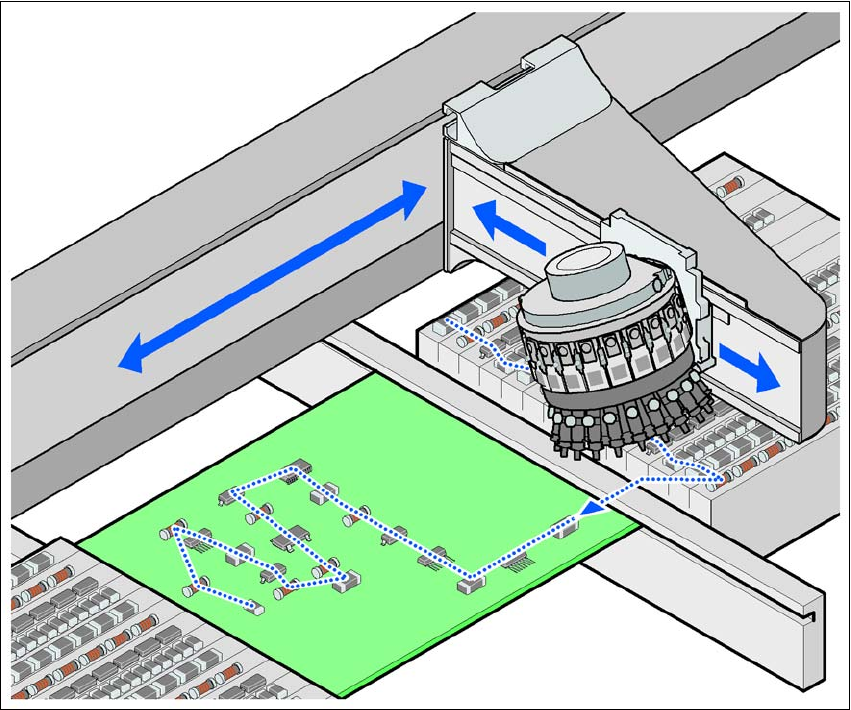

1.1.6 SIPLACE 원리
실장 헤드는 컴포넌트 트롤리에 고정된 피더 모듈로부터 컴포넌트를 가져와 마찬가지로 고정되어
있는 PCB 에 실장합니다 . X 시리즈 실장기에는 두개의 실장 영역이 있습니다 .
– 단일 컨베이어에서는 1 개 혹은 2 개 PCB 를 동시에 실장할 수 있습니다 .
– 이중 컨베이어에서는 PCB 를 최대 4 개까지 동시에 실장할 수 있습니다 .
1
실장 헤드 PA2
b
실장 헤드 PA1
a
C&P20 CPP TH
C&P20
예 아니오 아니오
CPP
예 예 아니오
TH
예예예
사용자 매뉴얼 SIPLACE X 시리즈 1 머리말
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 1.1 장비 설명
23
모든 SIPLACE 실장기에 가장 적합한 것으로 입증된 " 고정식 컴포넌트 공급 " 및 " 고정식 PCB" 원
리에는 많은 장점이 있습니다 .
– 컴포넌트를 올려 놓거나 테이프를 절단하기 위해 장비를 종료할 필요가 없습니다 .
– 컴포넌트 피더에 진동이 없다는 것은 가장 작은 컴포넌트 ( 예 : 01005) 도 안정적으로 픽업할
수 있다는 것을 의미합니다 .
– PCB는 실장 프로세스 중에 움직임이 없어 컴포넌트가 미끄러지지
않습니다 .
– 실장 헤드에 노즐 교환기를 결합시켜 실장 프로세스마다 최적의 노즐 구성을 보장하므로 이
동 경로가 최소화되고 실장 순서가 최적화됩니다 .
높은 유연성 , 비용 효과 , 셋업 신뢰성이 결합된 SIPLACE X 시리즈 실장기는 높은 생산성을 제공
합니다 . 정지 시간을 최소화하여 사용률을 높이며 결과적으로 생산성 향상에 도움이 됩니다 .
1
그림
1.1 - 1
수집
&
실장방식의
실장원리
1
1
1
