사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 4.2 설치 위치의 인프라 223 4.2.3.1 위험 사항 경고 실장기에는 AC 3x200V , AC 3x208V , AC 3x 230V , AC 3x 380V , AC 3x 400V , 혹은 AC 3x 415V ± 5 %, 50/60Hz 의 메인 전원 전압이 공급됩…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.2 설치 위치의 인프라 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
222
4.2.3 메인 전원
4

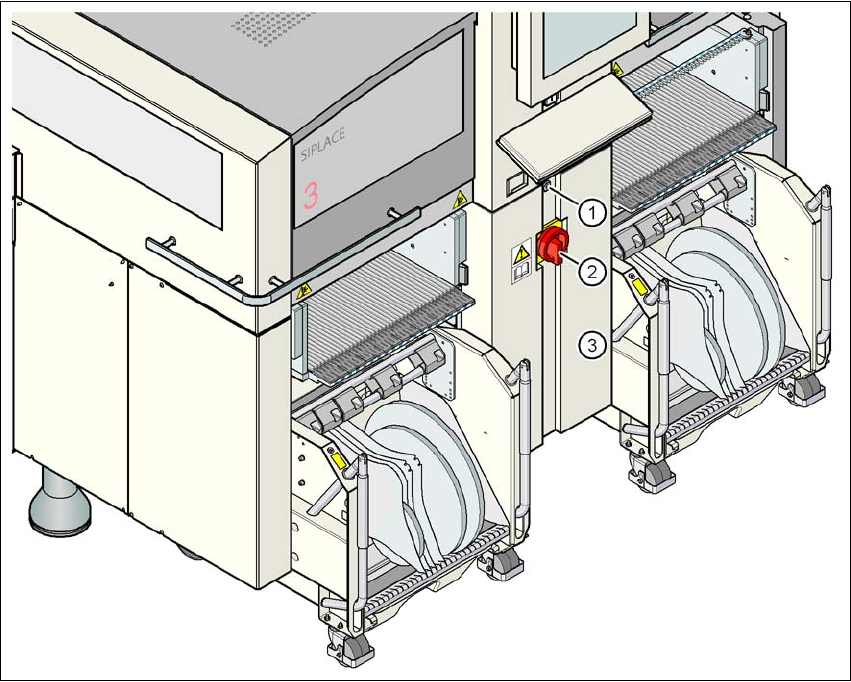

그림
4.2 - 2
장비에서
전원
위치
4
(1) 잠금
(2) 다시 켜지는 것을 방지하기 위해 고정되는 메인 전원 스위치
(3) 커버
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.2 설치 위치의 인프라
223
4.2.3.1 위험 사항
경고
실장기에는 AC 3x200V, AC 3x208V, AC 3x 230V, AC 3x 380V, AC 3x 400V, 혹은 AC 3x 415V ±
5 %, 50/60Hz 의 메인 전원 전압이 공급됩니다 . 이는 시스템의 메인 전원이 꺼져있는 동안에도 치
명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 실장 시 스템을 올바르게 사
용하지 않으면 사망이나 심각한 부상 또는 장비의 심각한 손상을 초래할 수 있습니다 . 4
-> 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60 204, 파트 1) 을 항상 준수하십시오
.
-> 교육을 받아 자격을 갖춘 직원만 전원 공급기 커버를 벗겨내고 장비를 전원 공급기에 연결할
수 있어야 합니다 .
4
4
4.2.3.2 메인 전원 공급기 점검
메인 전원 공급기가 규정된 장비사양에 부합하는지 점검합니다 ( 제 106 페이지 제 3.2 절의 도표
참조 )
참고 : 4
" 고객장소에서 SMD 시스템의 네트워크 구성 ( 전기 및 압축 공기 )" 이라는 제목이 달려있는 품목
번호 00191409-xx 인 문서에 해당 사양에 부합하도록 취할 수 있는 조치가 설명되어 있습니다 .
참고 : 4
기술적 이유로 전원 공급기에서 로드 피크가 발생합니다 . 필요한 경우 전기 업체에 문의하여 메
인 전원 임피던스를 확인하십시오 .
4.2.3.3 전원 공급 케이블 - 사양
전원 공급 케이블에는 다음과 같은 사양들이 적용됩니다 .
3x380VAC / 3x400VAC / 3x415VAC, 5 x 6 mm²
3x200VAC / 3x208VAC / 3x230VAC, 5 x 6 mm²
전기선의 색 배정은 시스템을 사용하는 국가마다 다릅니다 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.2 설치 위치의 인프라 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
224
경고 4
각 개별 장비 및 설치되어 있는 옵션 ( 예 : MTC) 의 전기 케이블은 명확히 구별되어야 하며 배치에
의심의 여지가 없어야 합니다 . 장비를 사용하는 국가의 규정이 적용됩니다 .
4

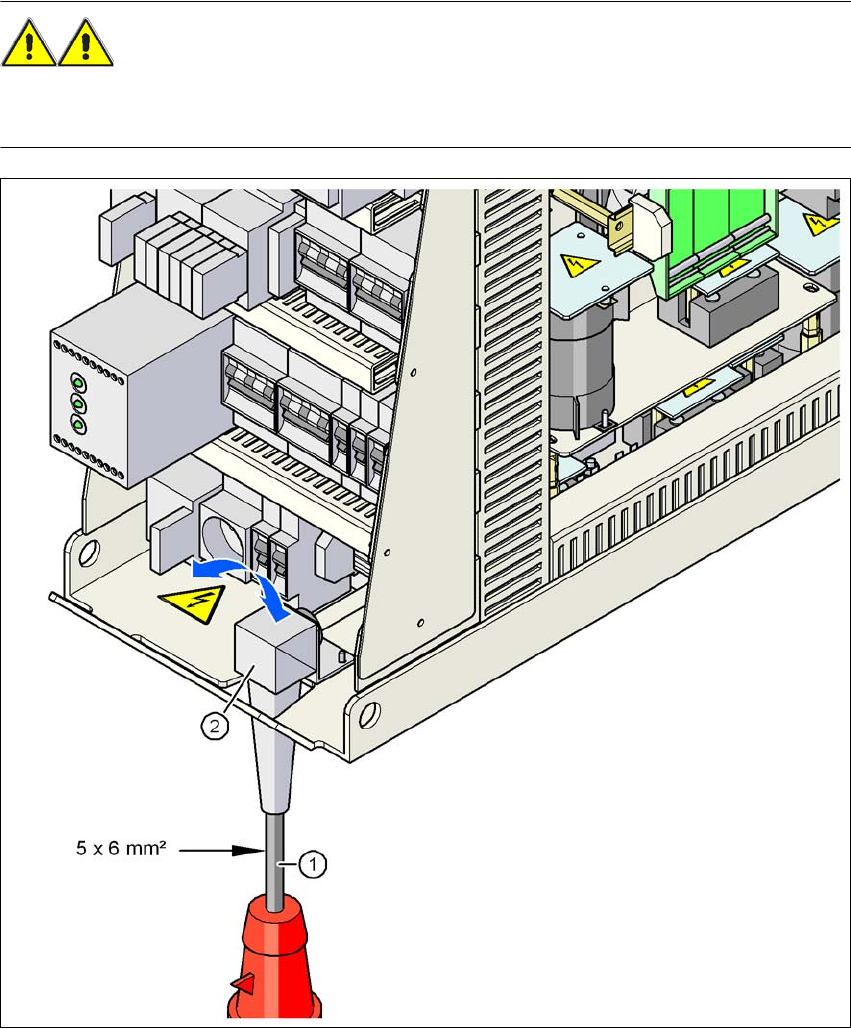

그림
4.2 - 3
메인
전원
케이블
단면도
(1) 전원 공급 케이블
(2) 케이블 글랜드 각도
