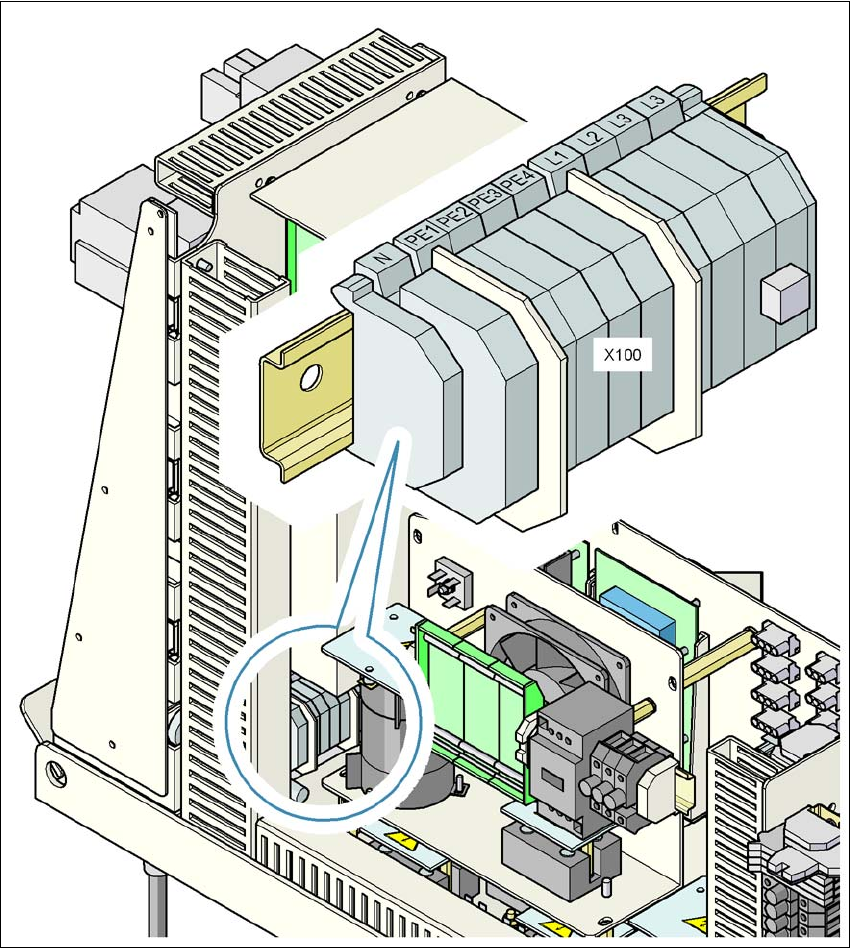

4.2.3.4 전원 공급 케이블 연결
4
그림
4.2 - 4
전원
케이블
연결용
단자
패널
(L1) 3 상
(L2) 3 상
(L3) 3 상
(N) 중성선
(PE) 보호 접지선 PE1, PE2, PE3 및 PE4
(X100) 단자 패널
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.2 설치 위치의 인프라 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
226
-> 배선 양끝에 페롤을 씌웁니다 .
-> 각진 케이블 글랜드에 있는 너트를 풉니다 ( 제 224
페이지 그림 4.2 - 3 의 항목 2).
-> 각진 케이블 글랜드를 위로 접습니다 .
-> 각진 케이블 글랜드를 통해 전원 공급 케이블을 단자 패널 X100( 제 225
페이지 그림 4.2 - 4
의 X100) 으로 집어넣습니다 .
-> 케이블을 단자에 연결하고 충분히 휘도록 합니다 . 전선이 꼬이면 안됩니다 .
-> 각진 케이블 글랜드 ( 제 224
페이지 그림 4.2 - 3 의 항목 2) 를 위로 접고 너트를 손으로 단단
히 조입니다 .
4.2.3.5 3 상 변압기 T1 프라이머리측의 연결상황 체크
대응되는 전원 전압에 적용되도록 3 상 변압기 T1 프라이머리 측을 구성해야 합니다 .
-> 따라서 접선 단자 ( 그림 4.2 - 5
참조 ) 를 체크하여 3 상 변압기 T1 프라이머리측 연결이 정확
한지의 여부 및 각자 전원 전압 요구에 부합되는지 확인해야 합니다 .

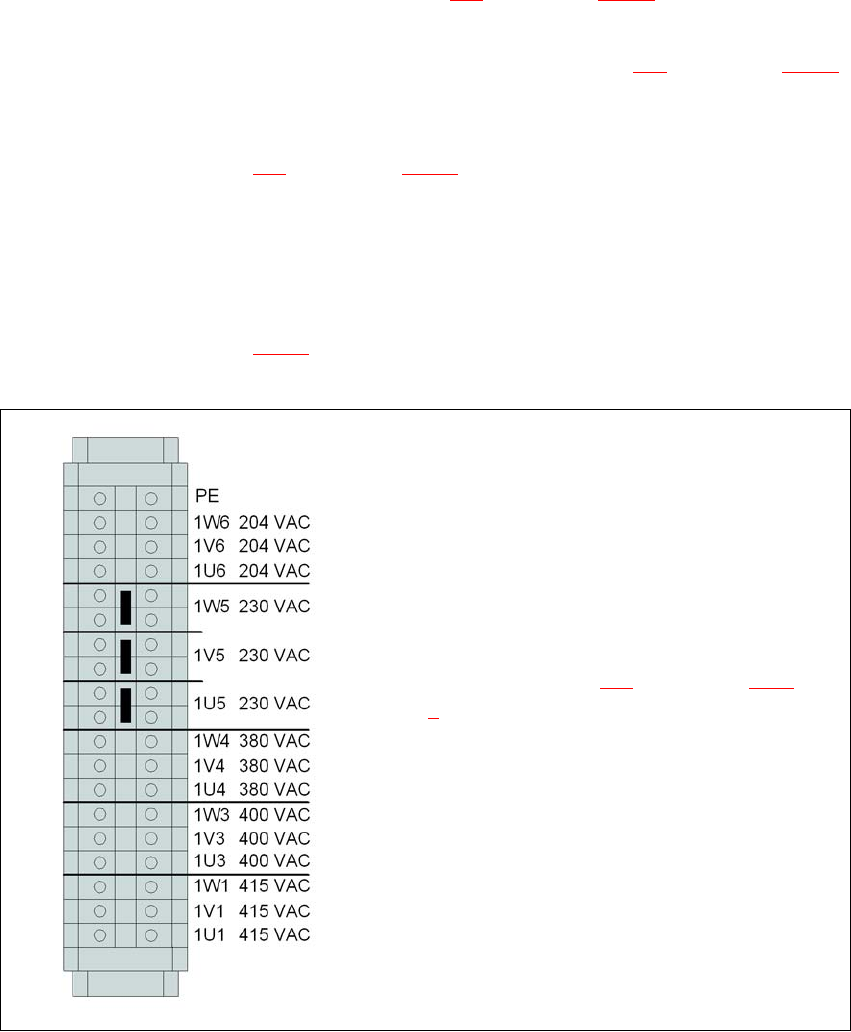

4
그림
4.2 - 5 3
상
변압기
T1
프라이머리측
접선
단자
접선 단자 위치 , 제 227 페이지 그림 4.2 -
6 의 항목 3 참조 .
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.2 설치 위치의 인프라
227
참고 4
일본의 전원공급망 (AC 3 x 200V) 과 미국의 전원공급망 (AC 3 x 208 V) 은 모두 전류가 AC 3 x
204V 인 단자에 연결됩니다 .
4
4
4
4

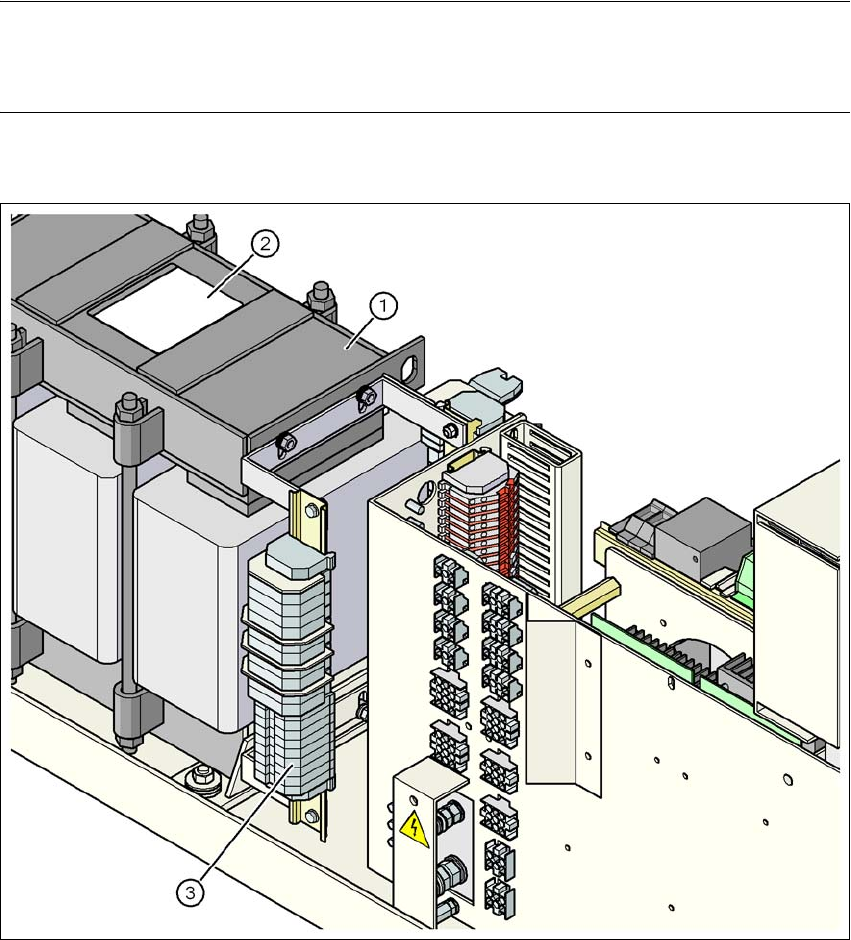

그림
4.2 - 6
접선
단자
(3
상
변압기
T1
프라이머리
연결
)
의
위치
(1) 3 상 변압기 T1
(2) 프라이머리측의 연결도에 표기
(3) 접선 단자 (3 상 변압기 T1 프라이머리 연결 구비 )
