4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈 4.2 설치 위치의 인프라 소프트웨 어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 228 4.2.3.6 돌입 전류 용량제한 체크 점퍼 전원 공급 압력에 따라 돌입 전류 용량제한 장치를 구성해야 합니다 . 이때 돌입 전류 용량제한 보 드에서 플러그인 점퍼를 사용합니다 x ( 제 228 페이지 그림 4.2 - 7 의 항목 1…
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.2 설치 위치의 인프라
227
참고 4
일본의 전원공급망 (AC 3 x 200V) 과 미국의 전원공급망 (AC 3 x 208 V) 은 모두 전류가 AC 3 x
204V 인 단자에 연결됩니다 .
4
4
4
4
그림
4.2 - 6
접선
단자
(3
상
변압기
T1
프라이머리
연결
)
의
위치
(1) 3 상 변압기 T1
(2) 프라이머리측의 연결도에 표기
(3) 접선 단자 (3 상 변압기 T1 프라이머리 연결 구비 )
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.2 설치 위치의 인프라 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
228
4.2.3.6 돌입 전류 용량제한 체크 점퍼
전원 공급 압력에 따라 돌입 전류 용량제한 장치를 구성해야 합니다 . 이때 돌입 전류 용량제한 보
드에서 플러그인 점퍼를 사용합니다 x ( 제 228
페이지 그림 4.2 - 7 의 항목 1).
4

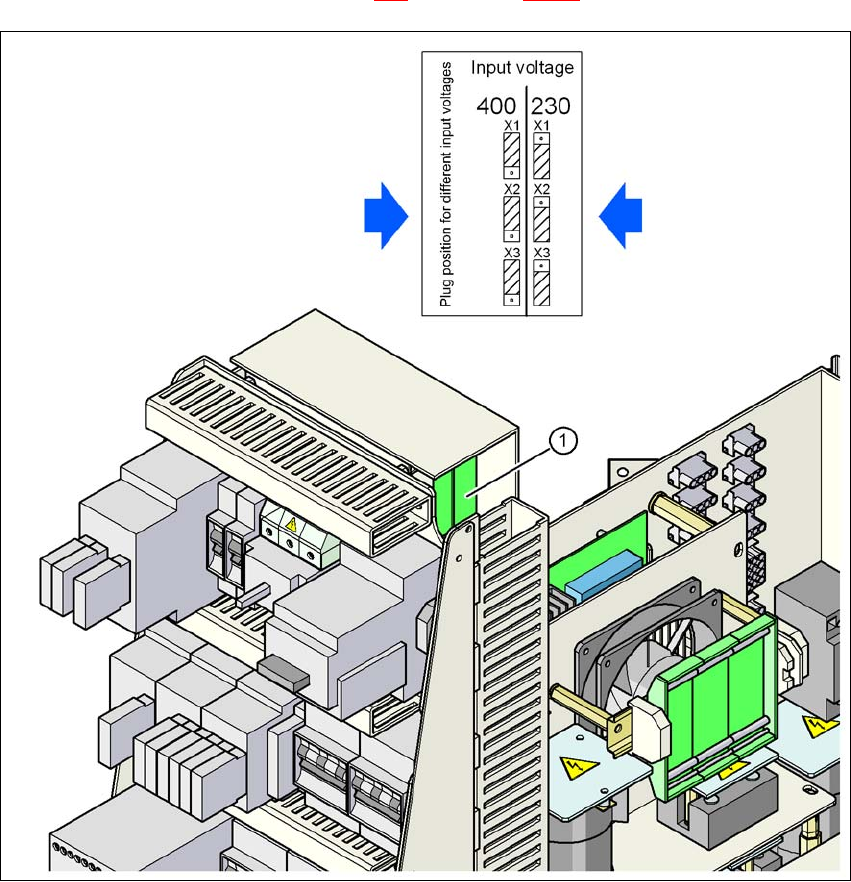

그림
4.2 - 7
돌입
전류
용량제한
장치
보드
및
컨넥터
위치
4
(1) 돌입 전류 용량제한 보드
X1, X2, X3 보드에서 돌입 전류 용량제한 장치를 구성하기 위한 컨넥터
-> 점퍼 배치를 점검하고 필요하면 수정하십시오 .
AC 3 x 380V
AC 3 x 400V
AC 3 x 415V
AC 3 x 200 V
AC 3 x 208V
AC 3 x 230V
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
229
4.3 실장기셋업
4.3.1 장비에서 PCB 컨베이어의 높이
실장기의 PCB 컨베이어 높이는 다음과 같이 설정가능합니다 .
830mm ± 15mm 4
900mm ± 15mm 4
930mm ± 15mm ( 표준 높이 ) 4
950mm ± 15mm (SMEMA 높이 ) 4
참고 4
PCB 컨베이어 높이는 PCB 컨베이어 벨트 가장자리 맨 위에서부터 장비 다리 맨 밑 가장자리까지
의 거리입니다 .
4.3.2 경고 지침
위험 4
ASM AS 엔지니어나 자격이 있는 자만 실장기를 설치 및 작동할 수 있습니다 .
-> 해당 사고방지 규정을 항상 준수합니다 .
-> 장비 다리를 부착하기 위해 장비 밑에 누워서는 안됩니다 . 모듈 및 컴포넌트는 모두 컴포넌트
피더 테이블 공간을 통해 장착할 수 있습니다 . 부득이하게 장비 밑에서 조립 작업을 수행해야
하는 경우 적절한 방법으로 장비를 단단히 고정시켜야
합니다 . 지지대로 지게차만을 사용해
서는 안됩니다 .
-> 조립 중 헤드의 움직임을 방해하지 않도록 즉 , 부상의 위험이 없도록 갠트리를 PCB 컨베이어
영역에 장착해야 합니다 .
-> 실장기 높이를 조절하기 위해서는 두 명이 필요합니다 .
- 한 명은 필요한 조립 작업을 수행하고
- 다른 한 명은 조립 중 위로 올린 장비를 주시하여 장비가 움직이지 않도록 합니다 .
-> 특수 안전 부츠를 신어 발을 보호합니다 . 각 장비 다리의 무게는 20kg.
