사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
233
4

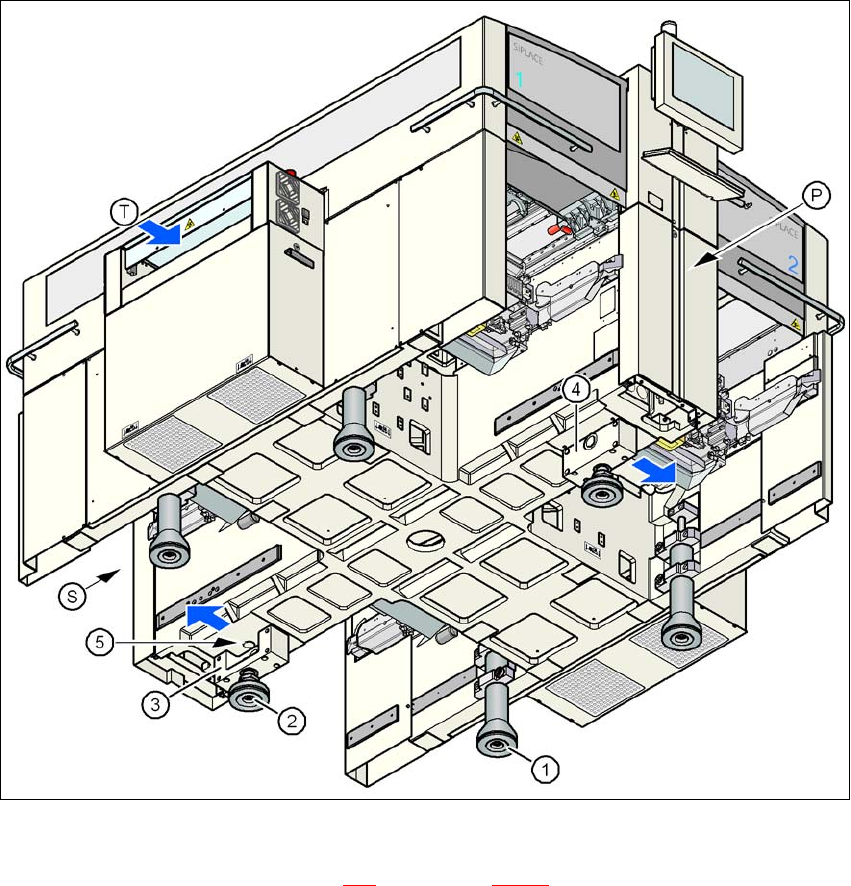

그림
4.3 - 3
장비
다리
4
(1) 바깥쪽 장비 다리 , 4 x, 2 버전 ( 제 232 페이지 그림 4.3 - 2)
(2) 중간 장비 다리 , 2 x
(3) 전원 공급 장치측의 스페이서
(4) 기압 장치측의 스페이서
(5) 중간 장비 다리의 나사구멍
(T) PCB 이송방향
(P) 기압 장치
(S) 전원 공급 장치
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
234
4.3.4.1 장비 다리 높이 사전 설정
먼저 중간 장비 다리를 사전 설정합니다 . 스페이서는 반드시 장비 높이에 따라 장비 밑의 적당한
위치에 나사로 고정되어야 합니다 .
PCB 컨베이어 높이 830mm 로 설정 4
PCB 컨베이어 높이가 830mm 일 경우 스페이서가 필요없습니다 .
-> 될수록 중간 장비 다리를 제공된 나사 ( 제 233
페이지 그림 4.3 - 3 항목 5) 에 끼워넣습니다 .
PCB 컨베이어 높이 900mm 로 설정 4
PCB 컨베이어 높이가 900mm 인 경우 스페이서가 필요합니다 .
-> 스페이서를 조절하여 90mm 측이 수직되게 하며 중간 장비 다리 구멍이 아래로 향하도록 합
니다 .
4
4
4
4
4
4
4
4
4
4
4
4

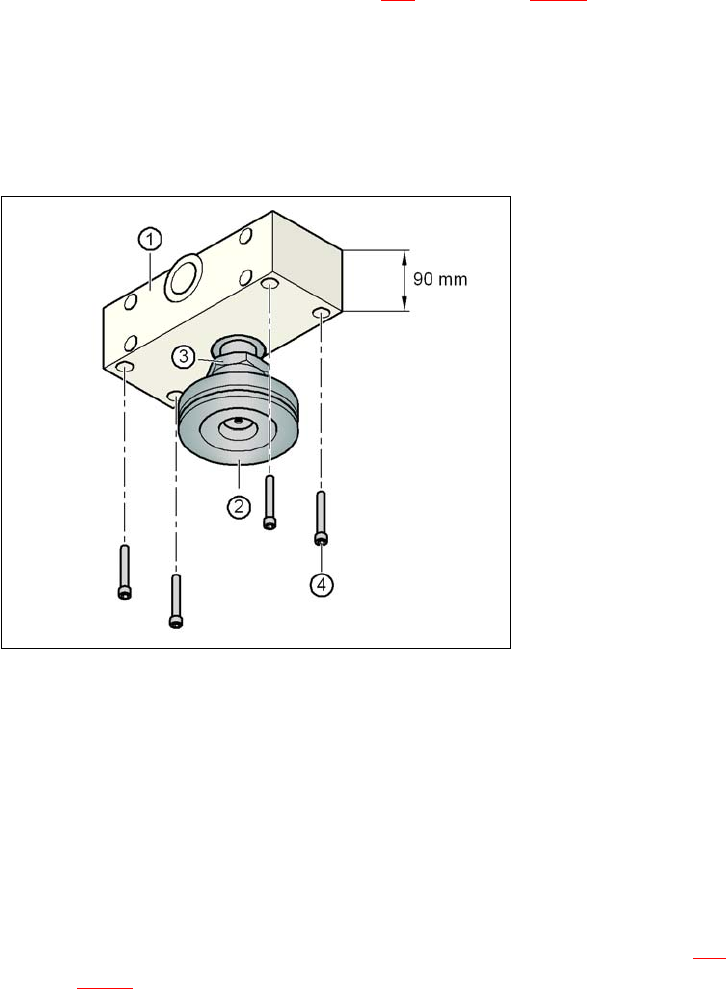

그림
4.3 - 4
전송
높이가
900mm
일
경우
스페이서
조절
4
(1) 스페이서 높이 90mm
(2) 중간 장비 다리
(3) M24 조임 너트
(4) 육각 소켓 헤드 나사 M12x80, 4 개
-> 중간 장비 다리에 있는 나사를 스페이서 하단의 구멍에 삽입합니다 .
-> 다음 절차에 따라 실장기 하단에 있는 두개 스페이서를 조절합니다 .
- 기압 장치쪽에 있는 스페이서 개구부는 PCB 이송방향과 일치합니다 ( 제 233
페이지 그
림 4.3 - 3
의 항목 4).
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
235
- 전원 공급 장치쪽에 있는 스페이서 개구부는 PCB 이송방향과 반대됩니다 ( 제 233
페이
지 그림 4.3 - 3
의 항목 3).
-> 4 개 육각 소켓 헤드 나사 M12x80( 제 234
페이지 그림 4.3 - 4 의 항목 4) 를 사용하는 스페이
서는 사이즈 10mm 짜리 드라이버 비트를 사용해 고정합니다 .
PCB 컨베이어 높이를 930mm 및 950mm 로 설정합니다 . 4
PCB 컨베이어 높이가 930mm 및 950mm 인 경우 역시 스페이서가 필요합니다 .
-> 스페이서를 조절하여 122.5mm 측이 수직되게 하며 중간 장비 다리 구멍이 아래로 향하게 합
니다 .
4

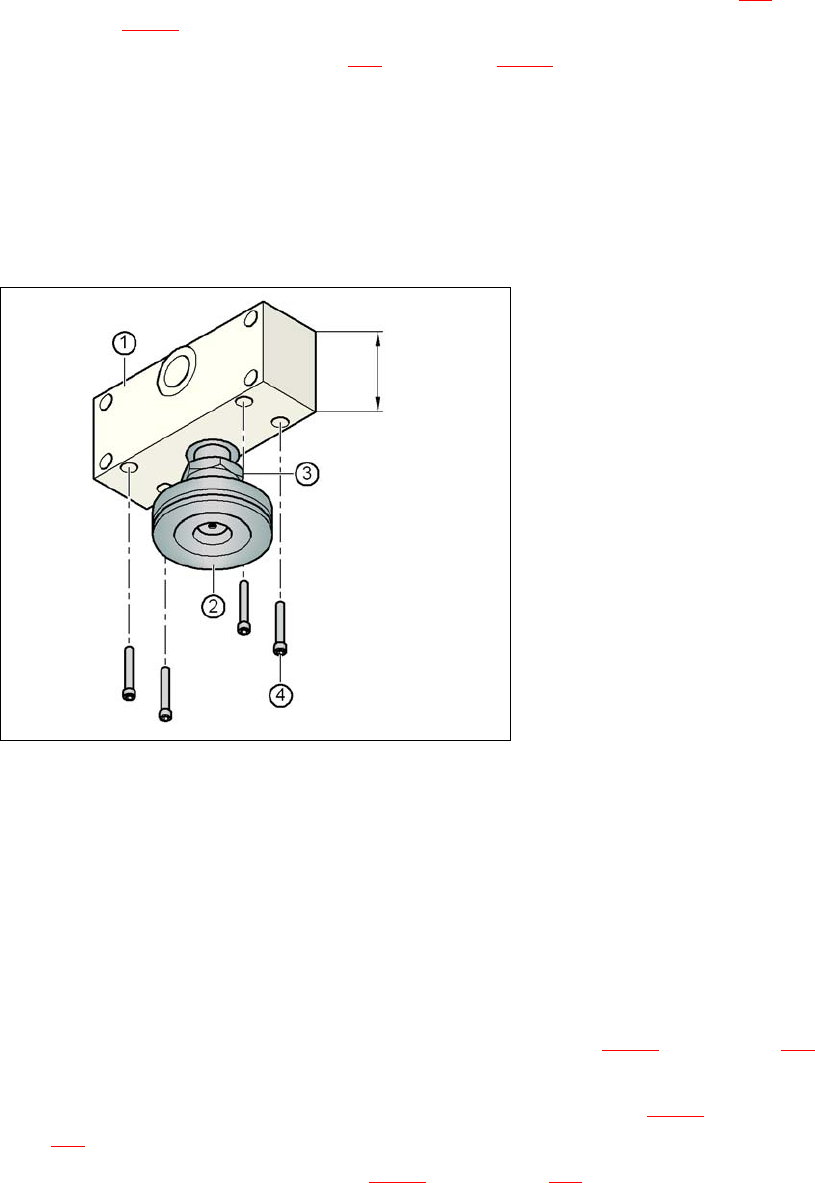

그림
4.3 - 5
전송
높이가
930mm
및
950mm
인
경우
스페이서
조정
4
(1) 스페이서 높이 122.5mm
(2) 장비 다리
(3) M24 조임 너트
(4) 육각 소켓 헤드 나사 M12x80, 4 개
-> 중간 장비 다리에 있는 나사를 스페이서 하측의 구멍에 밀어넣습니다 .
-> 다음 절차에 따라 스페이서 두개를 조절합니다 .
- 기압장치측에 있는 스페이서의 개구부는 PCB 이송방향 ( 그림 4.3 - 3
의 항목 4, 제 233
페이지 참조 ) 과 일치합니다 .
- 전원공급 장치측에 있는 스페이서의 개구부는 PCB 이송방향 ( 그림 4.3 - 3
의 항목 3, 제
233
페이지 ) 과 반대됩니다 .
-> 4 개 육각 소켓 헤드 나사 M12x80( 그림 4.3 - 5
의 항목 4, 제 235 페이지 ) 를 사용하는 스페
이서는 10mm 드라이버 비트를 통해 고정합니다 .
