4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
240
-> 출력 컨베이어의 레일 ( 제 239
페이지 그림 4.3 - 7 의 항목 1) 에서 케이블 커버 ( 제 239 페이
지 그림 4.3 - 7
의 항목 3 및 항목 5) 를 벗겨냅니다 .
-> 이 레일 ( 제 239
페이지 그림 4.3 - 7 의 항목 1) 을 처리 컨베이어 ( 제 239 페이지 그림 4.3 - 7
의 항목 2) 에 조심스럽게 기대어 놓습니다 .
주의 4
광 센서나 드라이브 모터 케이블이 끊어지지 않도록 주의하십시오 .
-> 개탕머리 나사 M6x16 및 해당 와셔 ( 제 239
페이지 그림 4.3 - 7 의 항목 7) 로 각 레일을 장착
합니다 .
-> 광 센서와 드라이브 모터에 전기 케이블을 연결합니다 .
-> 케이블 커버를 제 위치에 장착합니다 ( 제 239
페이지 그림 4.3 - 7 의 항목 3 및 항목 5).
-> 육각형 샤프트 ( 제 239
페이지 그림 4.3 - 7 의 항목 9) 를 구동장치 ( 제 239 페이지 그림 4.3 -
7 의 항목 10) 에 밀어넣습니다 .
-> 육각형 샤프트 가이드 ( 제 239
페이지 그림 4.3 - 7 의 항목 8) 가 항상 구동장치 ( 제 239 페이
지 그림 4.3 - 7
의 항목 10) 를 장착한 컨베이어 측면 벽을 향하도록 해야 합니다 .
4.3.7 PCB 출력면에 확장 키트 장착
4.3.7.1 도구
- 앨런키 , DIN 911, 세트
- 장비 열쇠
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
241
4.3.7.2 조립
4

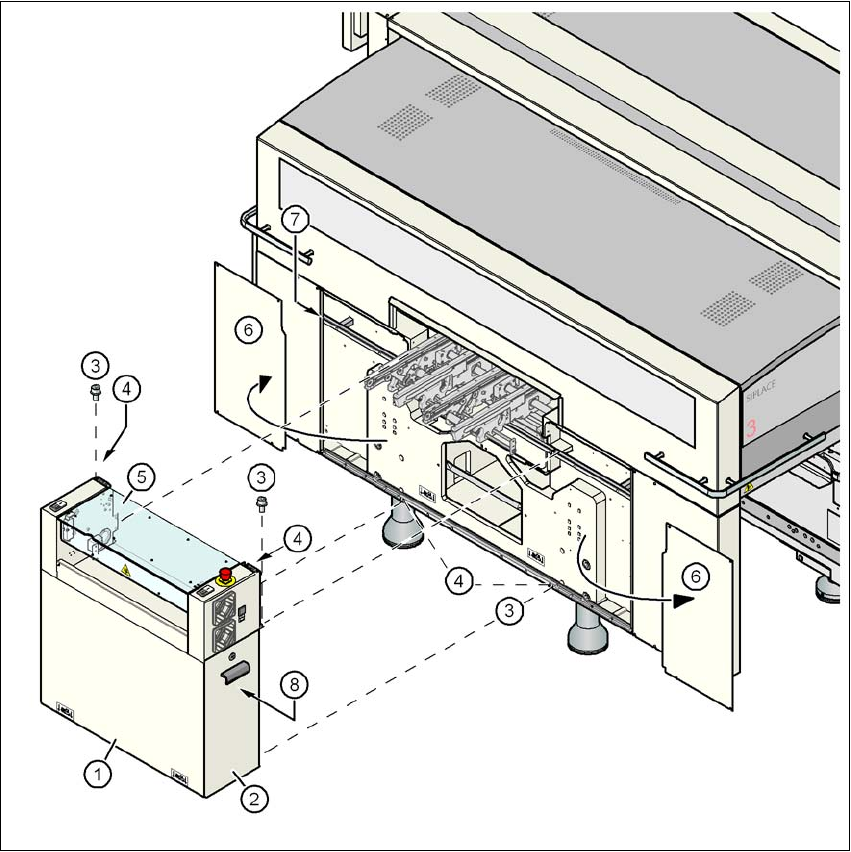

그림
4.3 - 8 PCB
출력면에
확장
키트
장착
(1) 확장 키트
(2) 도어
(3) 개탕머리 나사 DIN 912, M6x16 및 와셔
(4) 접지 연결 지점
(5) 컨베이어 커버
(6) 측면 패널 , 분리됨
(7) 드로어 장치 레일
(8) 축 장치 , 갠트리 1 및 3 (X2), 축 장치 , 갠트리 3 (X3) 혹은 축 장치 , 갠트리 2 및 3 (X4)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
242
-> 수평 텐션너를 해제합니다 ( 제 241
페이지 그림 4.3 - 8 의 항목 6).
주의 4
바닥 나사 3 개를 바로 풀지 마십시오 . 측면 플레이트가 떨어져나올 수 있을 정도로만 푸세요 .
-> 측면 플레이트에서 접지선을 분리합니다 .
-> 확장 키트 (1) 에서 양쪽 도어를 떼어냅니다 ( 제 241
페이지 그림 4.3 - 8 의 2).
참고 : 4
손상을 피하려면 다른 사람이 확장 키트를 조립하는 것을 도와주는 것이 좋습니다 .
-> 축 장치 ( 제 241
페이지 그림 4.3 - 8 의 항목 8) 를 장비 측면에 장착하여 확장 키트를 장착할
수 있을 만큼의 공간을 확보합니다 ( 제 241
페이지 그림 4.3 - 8 의 항목 1).
-> 축 장치에 연결된 케이블이 너무 팽팽하지 않도록 합니다 .
-> 장비 프레임에서 확장 키트 ( 제 241
페이지 그림 4.3 - 8 의 항목 1) 를 들어 올려 어셈블리 브
라켓이 어셈블리 바 ( 제 241
페이지 그림 4.3 - 8 의 항목 7) 에 오도록 합니다 .
주의 4
이 확장 키트가 PCB 컨베이어의 육각형 샤프트와 부딪쳐 육각형 샤프트가 구부러지지 않도
록 합니다 .
-> 개탕머리 나사 M6x16 4 개 및 해당 와셔 ( 제 241
페이지 그림 4.3 - 8 의 항목 3) 로 확장 키트
를 고정합니다 .
