4 셋업 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 1 한국
242
-> 수평 텐션너를 해제합니다 ( 241
페이지 그림 4.3 - 8 항목 6).
주의 4
바닥 나사 3 개를 바로 풀지 마십시오 . 측면 플레이트가 떨어져나올 있을 정도로만 푸세요 .
-> 측면 플레이트에서 접지선을 분리합니다 .
-> 확장 키트 (1) 에서 양쪽 도어를 떼어냅니다 ( 241
페이지 그림 4.3 - 8 2).
참고 : 4
손상을 피하려면 다른 사람이 확장 키트를 조립하는 것을 도와주는 것이 좋습니다 .
-> 장치 ( 241
페이지 그림 4.3 - 8 항목 8) 장비 측면에 장착하여 확장 키트를 장착할
있을 만큼의 공간을 확보합니다 ( 241
페이지 그림 4.3 - 8 항목 1).
-> 장치에 연결된 이블이 너무 팽팽하지 않도록 합니다 .
-> 장비 프레임에 확장 키트 ( 241
페이지 그림 4.3 - 8 항목 1) 들어 올려 셈블리
라켓이 어셈블리 ( 241
페이지 그림 4.3 - 8 항목 7) 오도록 합니다 .
주의 4
확장 키트가 PCB 컨베이어의 육각형 샤프트와 부딪쳐 육각형 샤프트가 구부러지지 않도
합니다 .
-> 개탕머리 나사 M6x16 4 해당 와셔 ( 241
페이지 그림 4.3 - 8 항목 3) 확장 키트
고정합니다 .
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 작동
소프트웨어 버전 SR.70x.xx 에서 2011 1 한국 4.3 실장기셋업
243
4.3.7.3 육각형 샤프트 가이드 장착
-> 단일 컨베이어에서 개탕머리 나사 M6x16 2 와셔로 육각형 샤프트 가이드 ( 239 페이
그림 4.3 - 7
항목 8) 1 개를 확장 키트에 고정합니다 .
-> 이중 컨베이어에서 개탕머리 나사 M6x16 2 와셔로 육각형 샤프트 가이드 ( 239
페이
그림 4.3 - 7
항목 8) 2 개를 확장 키트에 고정합니다 .
4.3.7.4 케이블 연결 생성 - PCB 출력면에 확장 키트 장착
4
4
4
4
4
확장 키트의 좌측
( 이동 방향에서 바라보았을때 )
커넥터 / 케이블 연결할 커넥터 / 케이
비상 정지 버튼
시작 / 정지 버튼
X63/03020687 X63/03002526
보호 커버 스위치 , 위치 3
X53/03020409 X53/03002528
컴포넌트 트롤리 도킹 장치 버튼 ,
위치 3
X232/03021056 X232/03021053
확장 키트의 우측
( 이동 방향에서 바라보았을때 )
커넥터 / 케이블 연결할 커넥터 / 케이
시작 / 정지 버튼
스위치 , PCB 컨베이어 커버
X62/03020410 X62/03002525
보호 커버 스위치 , 위치 2
X52/03006476 X52/03002527
컴포넌트 트롤리 도킹 장치 버튼 ,
위치 2
X222/03021056 X222/03021052
4 셋업 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 1 한국
244

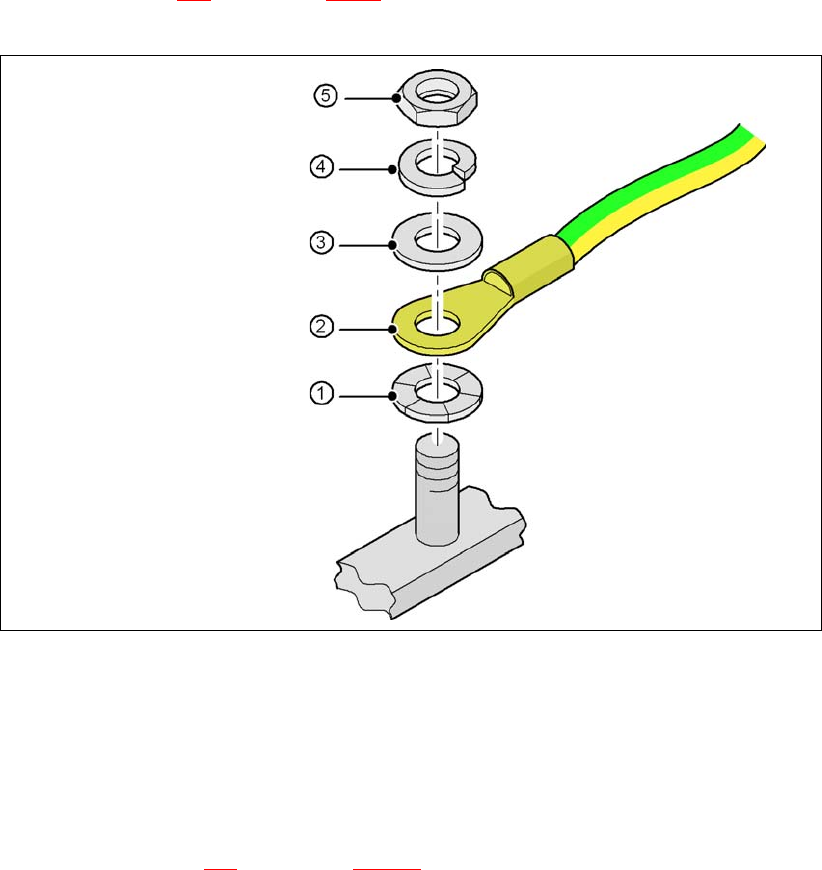

4.3.7.5 도어 접지선 장착
-> 도어의 접지선 ( 241 페이지 그림 4.3 - 8 항목 4) 두개를 다음과 같이 장비 프레임에 연결
합니다 .
4
그림
4.3 - 9
접지선
장착
4
4
4
4
4
4.3.7.6 보호 커버 스위치 점검 설정
-> 보호 커버 스위치 ( 260 페이지 그림 4.3 - 17 항목 2) 올바르게 작동하는지 점검합니
.
-> 필요시 보호 커버 스위치를 조정합니다 ( 《서비스 매뉴얼》참조 ).
육각 너트 M5
스프링 와셔 M5, DIN 7980
와셔 M5, DIN 125
말굽 단자 ,
접촉 와셔
