사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 4.3 실장기셋업 245 4.3.7.7 " 아래 쪽 " 핸드 가드 장착 장비에는 한개의 " 아래쪽 " 핸드 가드만 제공됩니다 . 라인 내에 장비를 설치한 경우 바로 인접한 출력 컨베이어와 입력 컨베이어 사이 에는 핸드 가드가 필요하…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
244
4.3.7.5 도어 접지선 장착
-> 도어의 접지선 ( 제 241 페이지 그림 4.3 - 8 의 항목 4) 두개를 다음과 같이 장비 프레임에 연결
합니다 .
4
그림
4.3 - 9
접지선
장착
4
4
4
4
4
4.3.7.6 보호 커버 스위치 점검 및 설정
-> 보호 커버 스위치 ( 제 260 페이지 그림 4.3 - 17 의 항목 2) 가 올바르게 작동하는지 점검합니
다 .
-> 필요시 보호 커버 스위치를 조정합니다 ( 《서비스 매뉴얼》참조 ).
육각 너트 M5
스프링 와셔 M5, DIN 7980
와셔 M5, DIN 125
말굽 단자 , 환
접촉 와셔
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
245
4.3.7.7 " 아래쪽 " 핸드 가드 장착
장비에는
한개의
" 아래쪽 " 핸드 가드만 제공됩니다 . 라인 내에 장비를 설치한 경우 바로 인접한
출력 컨베이어와 입력 컨베이어 사이에는 핸드 가드가 필요하지 않습니다 .
경고 4
라인에서
첫
번째
실장기의 입력면과
마지막
실장기의 출력면에는 항상 육각 소켓 헤드 나사
M4x12 4 개로 " 아래쪽 " 핸드 가드 ( 아이템 번호 :03045426-xx) 를 장착합니다 . 그래야 직원들이
허가 없이 장비에 손 대는 것을 방지할 수 있습니다 .
4

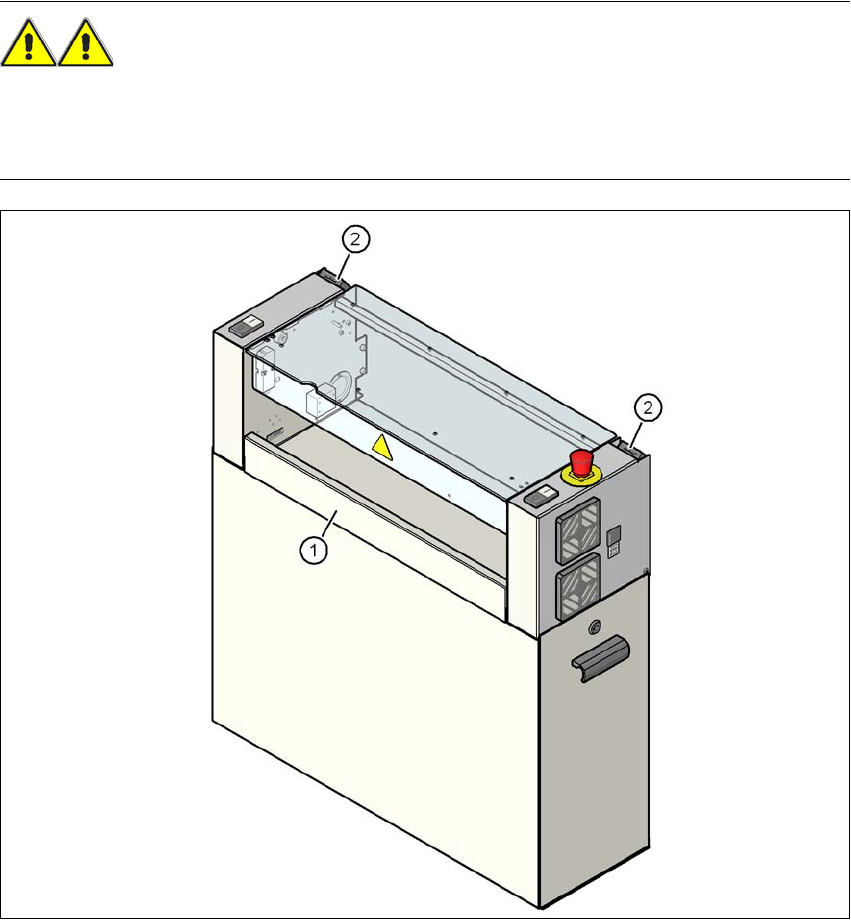

그림
4.3 - 10 PCB
출력면에
"
아래쪽
"
핸드
가드
장착
(1) " 아래쪽 " 핸드 가드 , 품목 번호 03045426-xx
(2) 보호 커버 스위치
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
246
4.3.8 축 장치 설치

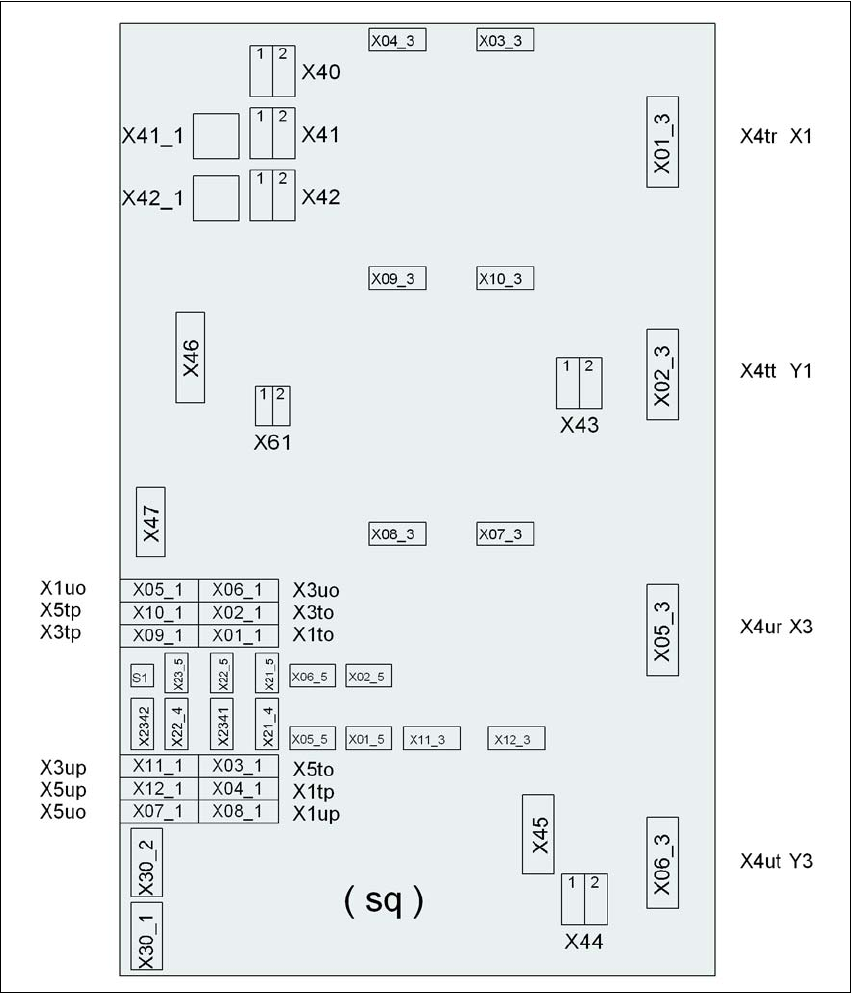

4.3.8.1 축 장치 X2 ( 갠트리 1 및 갠트리 3) - 전기 연결 지점
4
그림
4.3 - 11
축
장치
X2 (
갠트리
1
및
3),
후면판
-
전기
연결
지점
플러그
플러그
플러그
