1 머리말 사용자 매뉴얼 SIPLACE X 시리즈
1.1 장비 설명 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
24
1.1.7 새로운 옵션 및 기능 특성
다음과 같은 새로운 옵션을 사용하여 장비 기능을 확장할 수 있습니다
1.1.7.1 SIPLACE MultiStar (CPP) 및 새 표준 구성품 카메라 , 유형 30
새 유형 30 구성품 카메라는 CPP 상부에 이전에 설치된 구형 유형 29 구성품 카메라를 대
신하게 된다 . 01005 구성품과 원형 제작에 사용될 수 있다 .
1.1.7.2 3D 공면 센서
소프트웨어 발매 SR.705.03 이후 코플레네리티 측정은 지역 소프트웨어에 통합되었다 .
3D 코플레테리티 센서는 X4, X3, X2 배치 기기상의 다음 위치에 설치될 수 있다
:
3D 코플래네리티 센서는 레이저선을 사용하여 구성품 주요부나 볼을 스캔한다 . 시플레
이스 트윈헤드와 병합될 경우 이 방법은 예로서 BGA 를 위한 보다 빠른 측정 결과를 되돌
리게 된다 .
1.1.7.3 이 소프트웨어 버젼으로부터 유형 24
다색상 카메라 이후 유형 24 다색상 카메라는 기준과 잉크 지점을 측정하기 위해 표준
PCB 카메라를 대신하여 설치될 수 있다 . 3 개의 조명 모드의 선택란이
있어 기준이나 잉
크 지점의 대비점을 향상시킬 수가 있다 .
1.1.7.4 SIPLACE X4 LED 배치기
자사는 소프트웨어 버전 SR.705 이후부터 이 LED 후광부를 제작시에 특별히 고객의 요
구사항에 맞추어 조정된 시플라스 X4 배치 기기의 배치를 공급할 수 있다 .
LED 배치기는 4 개의 C&P20 혹은 CPP 배치 주요부가 장착된 시플라스 X4 배치 기기를
기반으로 한다 . 특별 구성품 표가 CO 트롤리를 대신하여 설치된다 . 특별 고객 맞춤형
바
울 피더는 LED 공급품을 공급한다 . 하나의 바울 피더만이 한 위치에 설정된 경우 이 지점
에 설치된 테이프 절단기가 있어서는 아니된다 . 피더 모듈은 지역 소프트웨어에서 – 예로
빈 피더 기능과 - 최적의 지원을 받게 된다 . 다른 시플라스 X 피더 모듈은 또한 설정될 수
있다 . 1 개 및 2 개 컨베이어는 출력된 회로기판을 805 mm 길이까지 처리한다 .
1
배치 기기 로케이션
SIPLACE X2, SIPLACE X3
3
SIPLACE X4
2 혹은 3
사용자 매뉴얼 SIPLACE X 시리즈 1 머리말
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 1.1 장비 설명
25

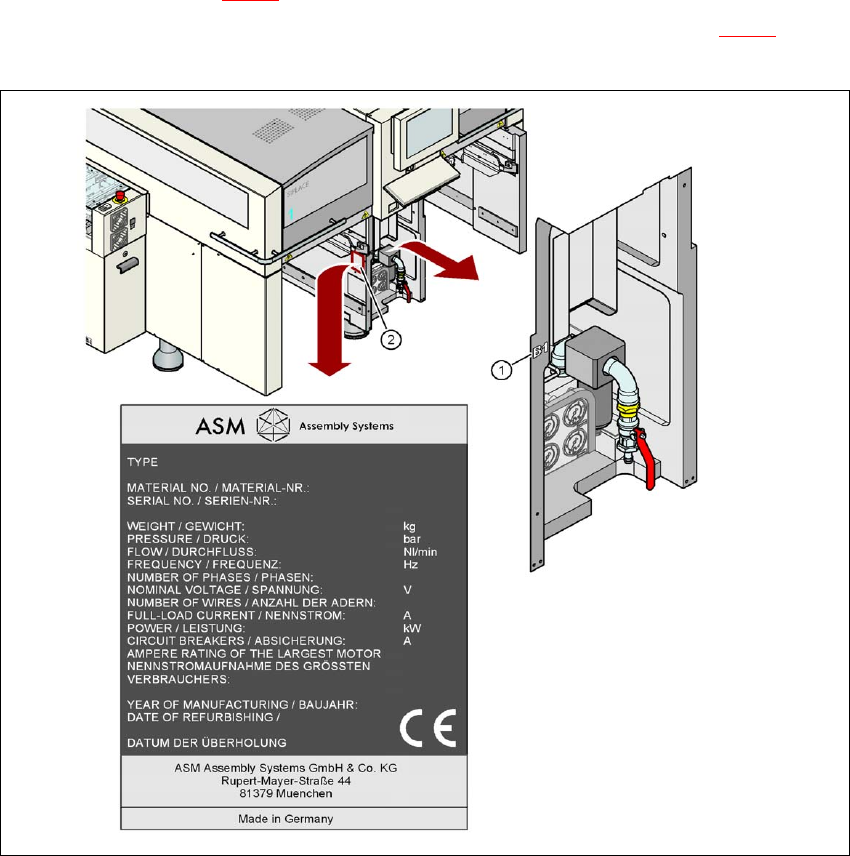

1.1.8 장비의 일련번호
장비 일련번호는 두 위치에서 확인할 수 있습니다
– 0 으로 시작하지 않는 일련번호 ( 예하면 B-1) 는 기압 장치와 같은 쪽의 장비 프레임 왼쪽에
붙어있습니다 ( 그림 1.1 - 2
의 항목 1 참조 ).
– 0 으로 시작하는 일련번호 ( 예하면 B-001) 는 명판에 새겨져 있습니다 ( 그림 1.1 - 2
의 항목
2 참조 ).
1
그림
1.1 - 2 X4
장비
일련번호
위치
1 머리말 사용자 매뉴얼 SIPLACE X 시리즈
1.1 장비 설명 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
26
1.1.9 EU 적합성 선언
하기에 기술된 제품 / 설비 1
제품 : 실장기
타입 : SIPLACE X4I SIPLACE X4 SIPLACE X3 SIPLACE X2
아이템 번호： 0011977x 0011978x 0011975x 0011970x 1
제조업체
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 Munich 1
EU 적합성 선언의 법규 및 기본요구를 준수합니다 .
1.1.10 의도된 용도에 따른 사용
본 제품은 목록 및 기술설명서에 규정된 용도 , 즉 SMD 컴포넌트 실장 용도로만 사용되어야 하며
ASM Assembly Systems GmbH & Co. KG 에서 추천하거나 비준한 공급업체 설비 및 컴포넌트만
사용해야 합니다 . 본 매뉴얼은 제품의 기타 용도에 대해서는 언급하지 않습니다 .
지멘스는 의도된 용도로 사용하지 않으므로 인해 발생한 어떠한 손상에 대해서도 책임지지 않으
며 의도되지 않은 용도로 사용시 컴포넌트의 정상적인 운행 및
고장 발생에 대한 어떠한 보증도 하
지 않습니다 .
의도된 용도로 사용하는 것은 사용자 매뉴얼의 모든 규정을 준수하는 것을 포함합니다 .
본 제품의 정상적이고 신뢰성 있는 운행을 확보하기 위해 본 제품의 운송 , 보관 , 설치 , 장착과정
에서 각별한 주의를 기울여야 하며 세심하게 유지보수를 진행해야 합니다 .
1.1.11 의도된 용도 이외의 사용
의도된 용도이외의 목적으로 본 제품을 사용할 경우 생명 및 신체건강에 심각한 손상을 초래할 수
있습니다 . 따라서 의도된 용도이외의 목적으로 사용하는 것을 명백히 금지합니다 . ASM
Assembly Systems 는 의도된 용도로 사용하지 않으므로 인해 발생한 어떠한 손상에 대해서도 책
임지지 않으며 의도되지 않은 용도로 사용 시 컴포넌트의 정상적인 운행 및 고장 발생에 대한 어떠
한 보증도
하지 않습니다 .
규정에 위반하여 장비를 사용하는 것과 관련된 작동은 하기와 같은 경우를 포함합니다 .
– 안전 장비를 무시하거나 제거한 상태로 장비를 작동하는 경우
– 허용된 규격에 부합되지 않는 컴포넌트를 실장하는 경우
– 인가되지 않은 컴포넌트 피더 모듈을 사용하는 경우
– 인가되지 않은 악세사리 및 추가 모듈을 사용하는 경우
– 실장기를 자격이 없는 직원이 사용하는 경우
– 모든
위치에 피더 모듈이 장착되지 않았을 때 핸드 가드 ( 간섭 보호 모듈 ) 없이 실장기를 작동
