-> S1 의 스위치 설정을 점검합니다 .
1: 열기
2: 미사용
4.3.8.7 축 장치 설치
-> 축 장치를 확장 키트의 레인 위로 조심스럽게 들어올립니다 .
-> 어느 케이블도 짓누르지 않도록 합니다 .
-> 축 장치를 확장 키트 끝까지 밀어 넣습니다 .
-> 축 장치를 개탕머리 나사로 고정시킵니다 .
-> 커버를 끼웁니다 .
-> 제 244
페이지 그림 4.3 - 9 에 표시한바와 같이 접지선을 도어 ( 제 241 페이지 그림 4.3 - 8 의
항목 2) 에 연결합니다 .
-> 도어를 잠급니다 ..
4.3.8.8 측면 플레이트 장착
-> 제 244 페이지의 그림 4.3 - 9 에 표시하는 바와 같이 접지선을 매 측면 플레이트 ( 제 241 페이
지 그림 4.3 - 8
의 항목 6) 에 연결합니다 .
-> 개탕머리 나사 6 개로 측면 플레이트를 장비 프레임에 장착합니다 .
참고 4
출력 컨베이어를 분리해 놓은 경우에는 제 254 페이지의 제 4.3.9 절 " 입력 컨베이어 장착 " 에서 이
어집니다 .
입력 컨베이어를 장착했으면 제 270
페이지 제 4.3.14 절 " 지시등 장착 " 부분의 설명에 따라 조립
작업을 계속합니다 .
X09_3sq X09_3sq 03050896
컨넥터를 제 위치에 끼움
X10_3sq X10_3sq 03050895
컨넥터를 제 위치에 끼움
X11_3sq X11_3sq 03050906
컨넥터를 제 위치에 끼움
X12_3sq X12_3sq 03050905
컨넥터를 제 위치에 끼움
X30_1sq X30_1sq 03010054
꽉 조임
X30_2sq X30_2sq 03010054
꽉 조임
축 장치 ,
플러그
연결 케이블 참고
플러그 케이블
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
254
4.3.9 입력 컨베이어 장착
4.3.9.1 도구
- 앨런키 , DIN 911, 세트
- 필립스 스크류 드라이버 , 사이즈 1
4.3.9.2 조립
4

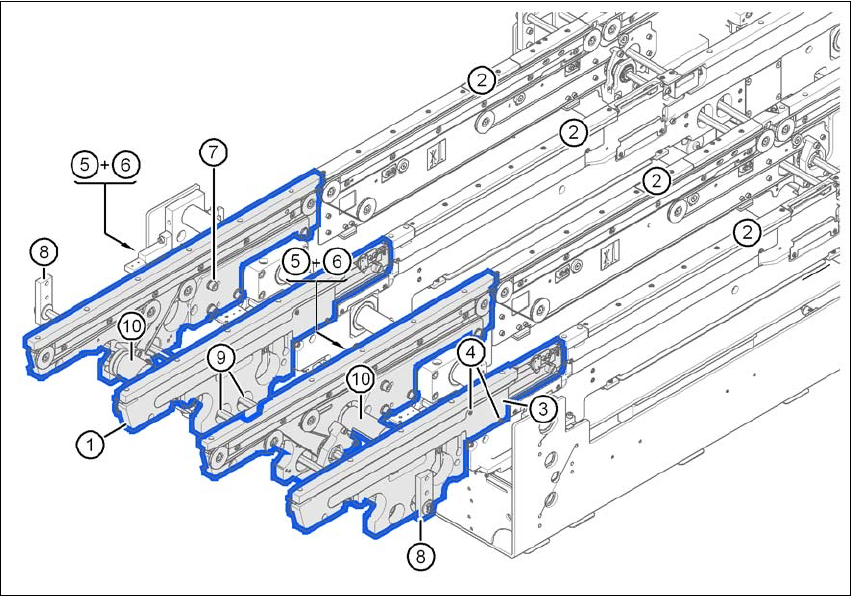

그림
4.3 - 14
입력
컨베이어
-
이중
컨베이어
(1) 레일 , 입력 컨베이어
(2) 레일 , 처리 컨베이어 1
(3) 케이블 커버 20 x 200
(4) 접시머리 나사 , ISO 7046, M3x6 케이블 커버당 2
(5) 케이블 커버 20 x 310
(6) 개탕머리 나사 DIN 912, M3x5 케이블 커버당 한개
(7) 개탕머리 나사 DIN 912, M6x16 및 와셔 레일당 4
(8) 육각형 샤프트 가이드
(9) 육각형 샤프트 ( 단일 컨베이어 :1, 이중 컨베이어 :2)
(10) 구동장치
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
255
-> 입력 컨베이어 ( 제 254
페이지 그림 4.3 - 14 의 항목 1) 에서 케이블 커버 ( 제 254 페이지 그림
4.3 - 14
의 항목 3 및 항목 5) 를 벗겨냅니다 .
-> 이 레일 ( 제 254
페이지 그림 4.3 - 14 의 항목 1) 을 처리 컨베이어에 있는 레일 ( 제 254 페이
지 그림 4.3 - 14
의 항목 2) 에 조심스럽게 기대어 놓습니다 .
주의 4
광 센서나 드라이브 모터 케이블이 끊어지지 않도록 주의하십시오 .
-> 개탕머리 나사 M6x16 4 개 및 대응되는 와셔 ( 제 254
페이지 그림 4.3 - 14 의 항목 7) 로 각 레
일을 고정합니다 .
-> 광 센서와 드라이브 모터에 전기 케이블을 연결합니다 .
-> 케이블 커버를 제 위치에 장착합니다 ( 제 254
페이지 그림 4.3 - 14 의 항목 3 및 항목 5).
-> 육각형 샤프트 ( 제 254
페이지 그림 4.3 - 14 의 항목 9) 를 구동장치 ( 제 254 페이지 그림 4.3
- 14 의 항목 10) 에 밀어넣습니다 .
-> 육각형 샤프트 가이드 ( 제 254
페이지 그림 4.3 - 14 의 항목 8) 가 구동장치 ( 제 254 페이지 그
림 4.3 - 14
의 항목 10) 가 설치된 컨베이어 측면 벽을 향하게 합니다 .
