4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
256
4.3.10 PCB 입력면에 확장 키트 장착
4.3.10.1 도구
- 앨런키 , DIN 911, 세트
- 장비 열쇠
4.3.10.2 조립
4

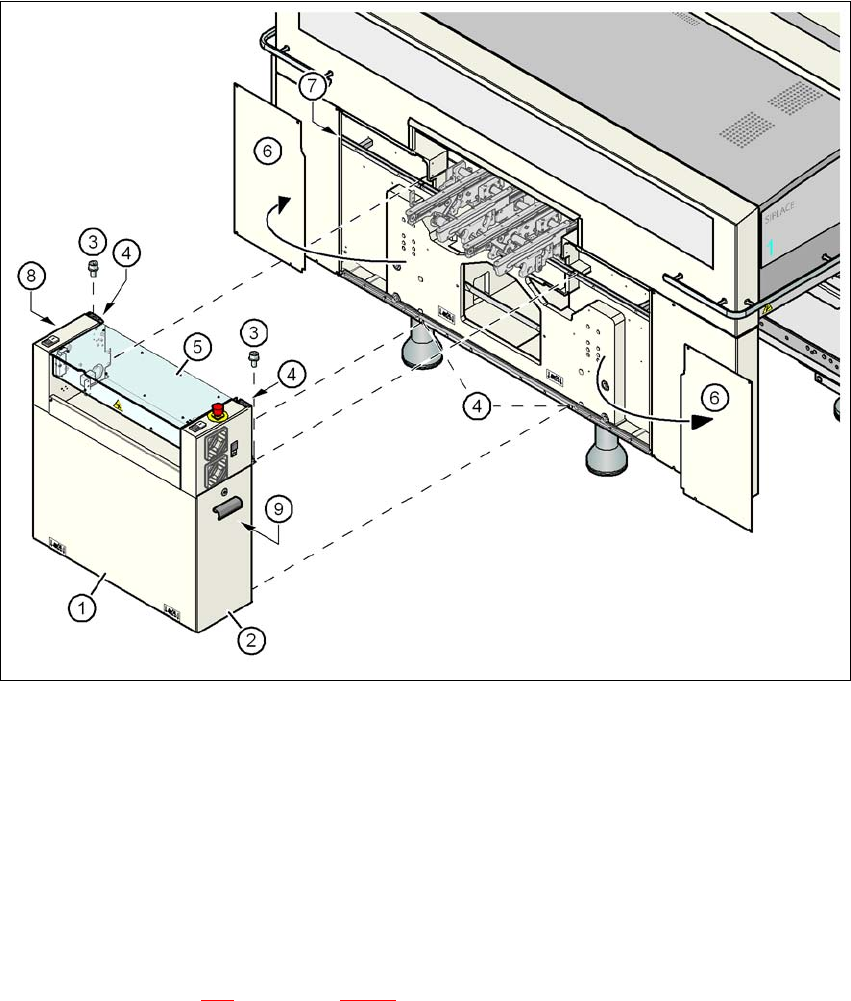

그림
4.3 - 15 PCB
입력면에
확장
키트
장착
(1) 확장 키트
(2) 도어
(3) 개탕머리 나사 DIN 912, M6x16 및 와셔
(4) 접지 연결 지점
(5) 컨베이어 커버
(6) 측면 패널 , 분리됨
(7) 드로어 장치 레일
(8) 박스 PC 장치 ( 제 265
페이지 , 제 4.3.12 절 참조 )
(9) 축 장치 (X4I, X4, X3: 갠트리 1 및 4)
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
257
-> 수평 텐셔너를 풀어놓습니다 ( 제 256
페이지 그림 4.3 - 15 의 항목 6).
주의 4
바닥 나사 3 개를 바로 풀지 마십시오 . 측면 플레이트가 떨어져나올 수 있을 정도로만 푸세요 .
-> 측면 플레이트에서 접지선을 분리합니다 .
-> 확장 키트 (1) 에서 양쪽 도어를 떼어냅니다 ( 제 256
페이지 그림 4.3 - 15 의 항목 2).
참고 : 4
손상을 피하려면 다른 사람이 확장 키트를 조립하는 것을 도와주는 것이 좋습니다 .
-> 박스 PC 장치
a
( 제 256 페이지 그림 4.3 - 15 의 항목 8) 와 축 장치 ( 제 256 페이지 그림 4.3 -
15 의 항목 9) 를 장비 측면에 장착하여 확장 키트 ( 제 256 페이지 그림 4.3 - 15 의 항목 1) 를
장착할 수 있을만큼의 여유 공간을 남깁니다 .
-> 박스 PC 장치 및 축 장치에 연결된 케이블이 너무 팽팽하지 않도록 합니다 .
-> 장비 프레임에서 확장 키트 ( 제 256
페이지 그림 4.3 - 15 의 항목 1) 를 들어올려 어셈블리 브
라켓이 드로어 장치 레일 ( 제 256
페이지 그림 4.3 - 15 의 항목 7) 에 오도록 합니다 .
주의 4
이 확장 키트가 PCB 컨베이어의 육각형 샤프트와 부딪치면 샤프트가 구부러집니다 .
-> 개탕머리 나사 M6x16 4 개 및 해당 와셔 ( 제 256
페이지 그림 4.3 - 15 의 항목 3) 로 확장 키트
를 고정합니다 .
a) 제 265 페이지 , 제 4.3.12 절 참조 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
258
4.3.10.3 육각형 샤프트 가이드 장착
-> 단일 컨베이어에서 개탕머리 나사 M6x16 2 개 및 와셔로 육각형 샤프트 가이드 ( 제 254 페이
지 그림 4.3 - 14
의 항목 8) 1 개를 확장 키트에 고정합니다 .
-> 이중 컨베이어에서 개탕머리 나사 M6x16 2 개 및 와셔로 육각형 샤프트 가이드 ( 제 254
페이
지 그림 4.3 - 14
의 항목 8) 2 개를 확장 키트에 고정합니다 .
4.3.10.4 케이블 연결 생성 - PCB 입력측 확장 키트
4
확장 키트의 좌측
( 이동 방향에서 바라보았을때 )
커넥터 / 케이블 연결할 커넥터 /
케이블
시작 / 정지 버튼
스위치 , PCB 컨베이어 커버
X61/03020410 X61/03002537
보호 커버 스위치 , 위치 4
X54/03020409 X54/03002540
컴포넌트 트롤리 도킹 장치 버튼 , 위치 4
X242/03021056 X242/03021054
확장 키트의 우측
( 이동 방향에서 바라보았을때 )
커넥터 / 케이블 연결할 커넥터 /
케이블
비상 정지 버튼
시작 / 정지 버튼
X64/03020687 X64/03002538
보호 커버 스위치 , 위치 1
X51/03020409 X51/03002539
컴포넌트 트롤리 도킹 장치 버튼 , 위치 1
X212/03021056 X212/03021051
