4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈 4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 260 4.3.10.7 " 아래쪽 " 핸드 가드 장착 장비에는 " 아래쪽 " 핸드 가드 한개만 제공됩니다 . 라인 내에 장비를 설치한 경우 바로 인접한 출 력 컨베이어와 입력 컨베이어 사이에는 핸드 가드가 필요하지 …
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
259
4.3.10.5 도어 접지선 장착
-> 도어 ( 제 256 페이지 그림 4.3 - 15 의 항목 4) 의 접지선 두개를 다음과 같이 장비 프레임에 고
정합니다 .
4
그림
4.3 - 16
접지선
장착
4
4
4
4
4
4.3.10.6 보호 커버 스위치 점검 및 설정
-> 보호 커버 스위치 ( 제 260 페이지 그림 4.3 - 17 항목 2) 가 올바르게 작동하는지 점검합니다 .
-> 필요 시 보호 커버 스위치 ( 《서비스 매뉴얼》참조 ) 를 조절합니다 .
4
육각 너트 M5
스프링 와셔 M5, DIN 7980
와셔 M5, DIN 125
말굽 단자 , 환상
접촉 와셔
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
260
4.3.10.7 " 아래쪽 " 핸드 가드 장착
장비에는 " 아래쪽 " 핸드 가드
한개만
제공됩니다 . 라인 내에 장비를 설치한 경우 바로 인접한 출
력 컨베이어와 입력 컨베이어 사이에는 핸드 가드가 필요하지 않습니다 .
경고 4
라인에서
첫
번째
실장기의 입력면과
마지막
실장기의 출력면에는 항상 육각 소켓 헤드 나사
M4x12 4 개로 " 아래쪽 " 핸드 가드 ( 아이템 번호 :03045426-01) 를 장착합니다 . 그래야 직원들이
허가 없이 장비에 손 대는 것을 방지할 수 있습니다 .
4
그림
4.3 - 17 PCB
출력면에
"
아래쪽
"
핸드
가드
장착
(1) " 아래쪽 " 핸드 가드 , 품목 번호 03045426-xx
(2) 보호 커버 스위치
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
261
4.3.11 박스 PC 장치를 SIPLACE X4/X3/X2 에 장착
4.3.11.1 박스 PC 장치 - 전기 연결 지점
4

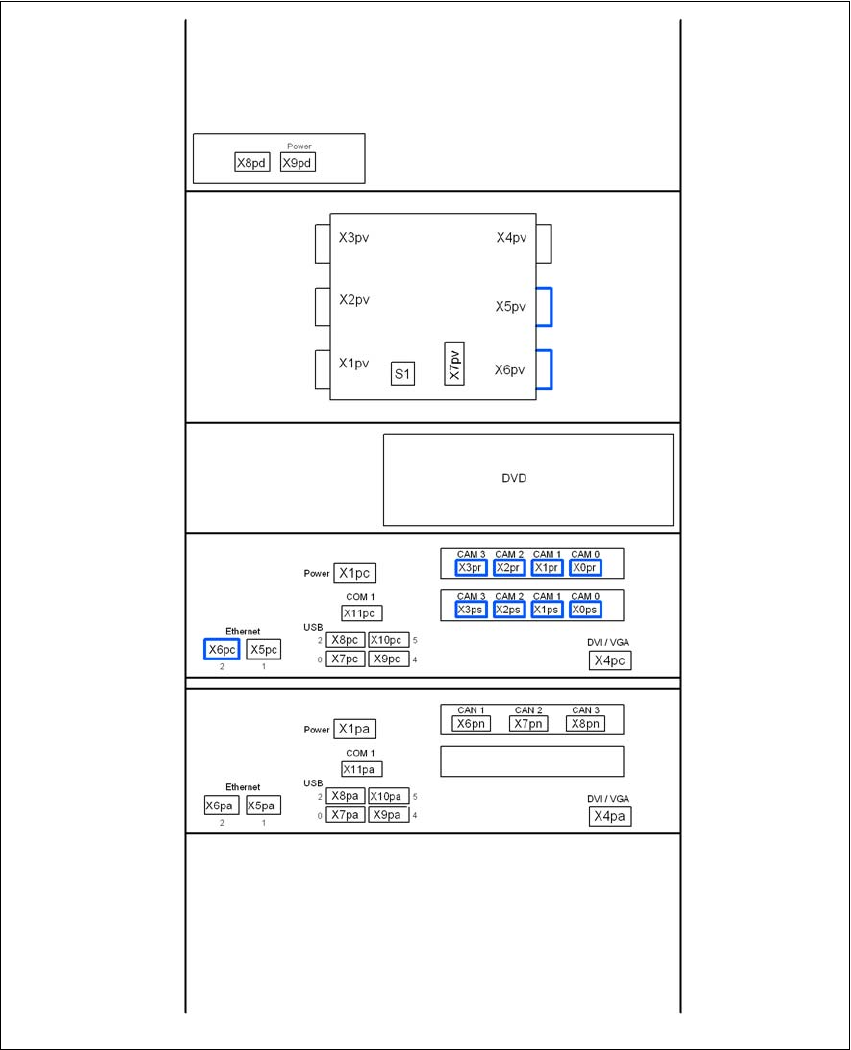

그림
4.3 - 18 SIPLACE X4/X3/X2
의
박스
PC
장치
,
전면판
-
플러그
연결
USB 허브
비디오 멀티플렉
제어 컴퓨터
장비 제어기
