4.3.10.7 " 아래쪽 " 핸드 가드 장착
장비에는 " 아래쪽 " 핸드 가드
한개만
제공됩니다 . 라인 내에 장비를 설치한 경우 바로 인접한 출
력 컨베이어와 입력 컨베이어 사이에는 핸드 가드가 필요하지 않습니다 .
경고 4
라인에서
첫
번째
실장기의 입력면과
마지막
실장기의 출력면에는 항상 육각 소켓 헤드 나사
M4x12 4 개로 " 아래쪽 " 핸드 가드 ( 아이템 번호 :03045426-01) 를 장착합니다 . 그래야 직원들이
허가 없이 장비에 손 대는 것을 방지할 수 있습니다 .
4
그림
4.3 - 17 PCB
출력면에
"
아래쪽
"
핸드
가드
장착
(1) " 아래쪽 " 핸드 가드 , 품목 번호 03045426-xx
(2) 보호 커버 스위치
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
261
4.3.11 박스 PC 장치를 SIPLACE X4/X3/X2 에 장착

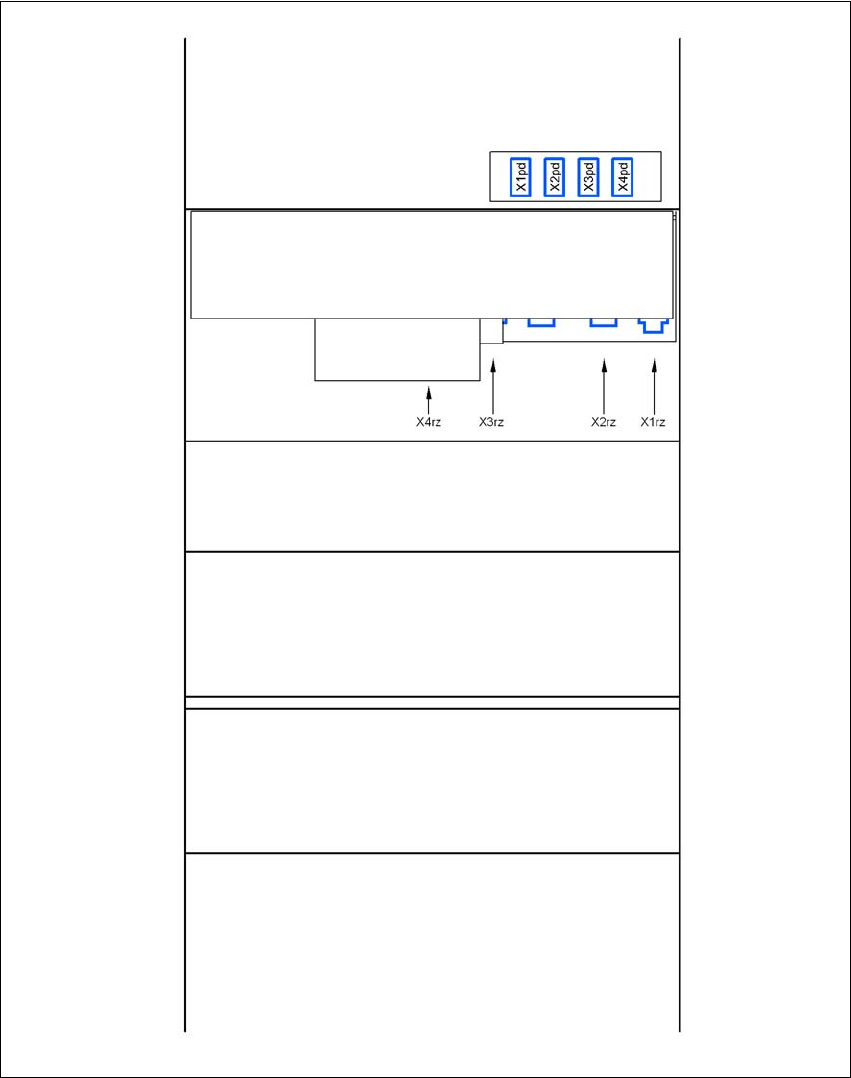

4.3.11.1 박스 PC 장치 - 전기 연결 지점
4
그림
4.3 - 18 SIPLACE X4/X3/X2
의
박스
PC
장치
,
전면판
-
플러그
연결
USB 허브
비디오 멀티플렉
제어 컴퓨터
장비 제어기
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
262
4
그림
4.3 - 19 SIPLACE X4/X3/X2
의
박스
PC
장치
,
후면판
-
플러그
연결
USB 허브
DC/DC 컨버터
제어 컴퓨터
장비 제어기
박스 PC 전압 분배기
