4.3.17.3 라인을 기준으로 실장기 배치
-> 지게차를 사용하여 라인의 빈 공간에 실장기를 놓습니다 .
경고 4
실장기를 천천히 내려 놓습니다 . 다른 한 명이 아래쪽을 살펴보면서 장비 다리가 모두 동시에
바닥에 닿도록 해야 합니다 . 장비 다리가 어느 한쪽부터 바닥에 닿으면 고정 장치가 손상될
우려가 있습니다 .
4
4.3.17.4 에어 쿠션 운반 시스템을 사용한 실장기 배치
-> 실장기 프레임 밑에 에어 쿠션 운반 시스템의 쿠션 4 개를 놓습니다 .
-> 실장기를 들어올려 라인을 기준으로 실장기를 배치합니다 .
-> 인접 장비 PCB 컨베이어와의 거리를 확인하여 이 거리가 1mm 에서 3mm 사이어야 합니다 .
-> 실장기를 내려놓습니다 .
4

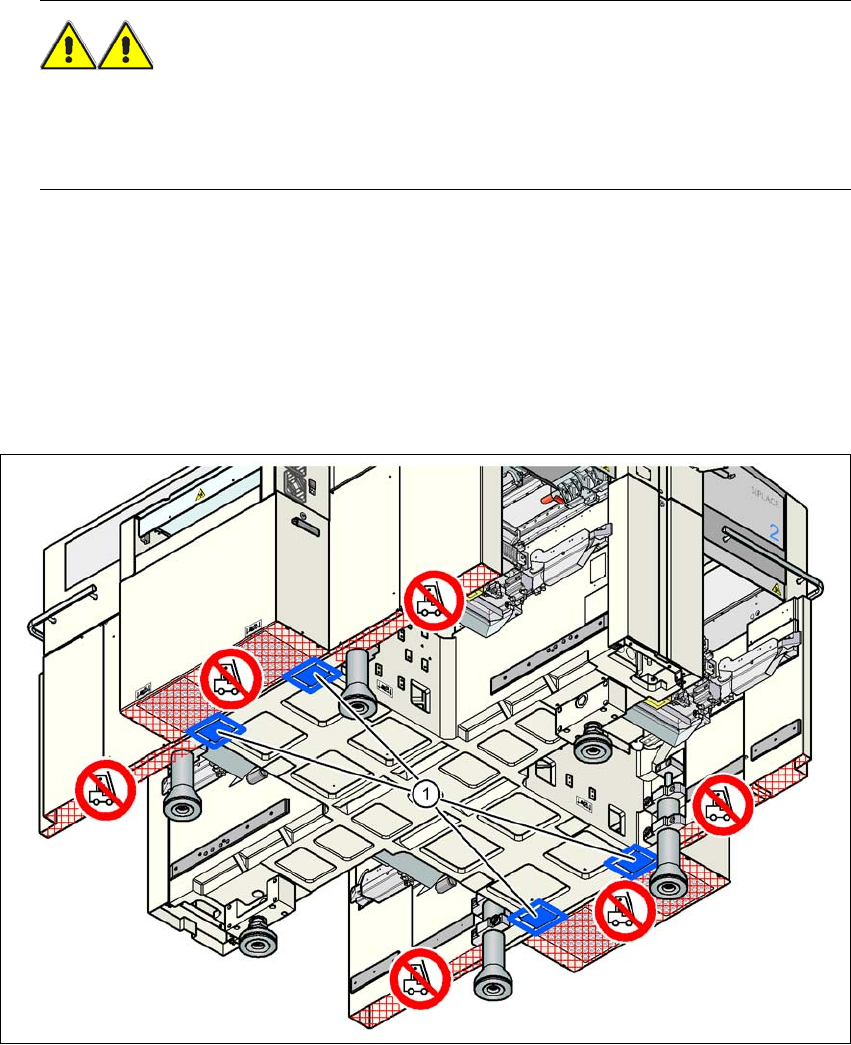

그림
4.3 - 30
에어
쿠션
운반
시스템의
접촉
위치
(1) 에어 쿠션 운반 시스템의 접촉면
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
281
4.3.18 실장기에 대한 최종 조절
-> 장비의 알콜 수평계를 X, Y 축 방향을 따라 실장 영역 1 에 있는 PCB 컨베이어 패널에 놓습니
다 ( 그림 4.3 - 31
참조 ). PCB 컨베이어 폭은 사전 설정되었습니다 .
단일 컨베이어 210mm
이중 컨베이어 , 레일 1100mm
이중 컨베이어 , 레일 2210mm 4
참고 : 4
이중 컨베이어에서는 알콜 수평계를 실장기 바깥쪽 레일에 놓아야만 X 방향에서 실장기를 조
절할 수 있습니다 .
-> PCB 컨베이어 벨트 상단 가장자리와 바닥사이의 거리를 측정하여 이 거리는 800mm,
900mm, 930mm 혹은 950mm 여야 합니다 .
4
그림
4.3 - 31 X
축
및
Y
축
방향에서
실장기
조절
.
-> 사이즈 36 짜리 포크렌치를 사용하여 M24x2x120 조절나사 ( 제 282 페이지 그림 4.3 - 32 의
항목 1) 를 조절하여 장비 알콜 수평계의 라벨이 요청한 PCB 컨베이어 높이의 영점에서 벗어
나지 않도록 합니다 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
282
4
그림
4.3 - 32
바깥쪽
장비
다리
높이
설정
(1) 높이 조절용 M24x2x120 조절나사
(2) 바깥쪽 장비 다리
(3) 클램프
(4) M24x90 육각 소켓 헤드 나사
-> 규정된 PCB 컨베이어 높이를 점검합니다 .
-> 실장기를 배치했으면 토크 렌치를 사용하여 바깥쪽 장비 다리 (3) 에 있는 클램프가 모두 고정
되도록 육각 소켓 나사 M24x90(4) 를 조입니다 .
참고 4
조임 토크는 130Nm 입니다 . 더 낮은 조임 토크가 사용되면 장비가 진동할 수 있습니다 .
-> 후크렌치 135-145 를 사용하여 중간 장비 다리가 바닥에 단단히 장착할때까지 나사를 풉니다 .
-> 장비를 더 이상 조절할 수 없을 정도로 중간 장비 다리를 너무 많이 풀어서는 안됩니다 .
