4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
282
4

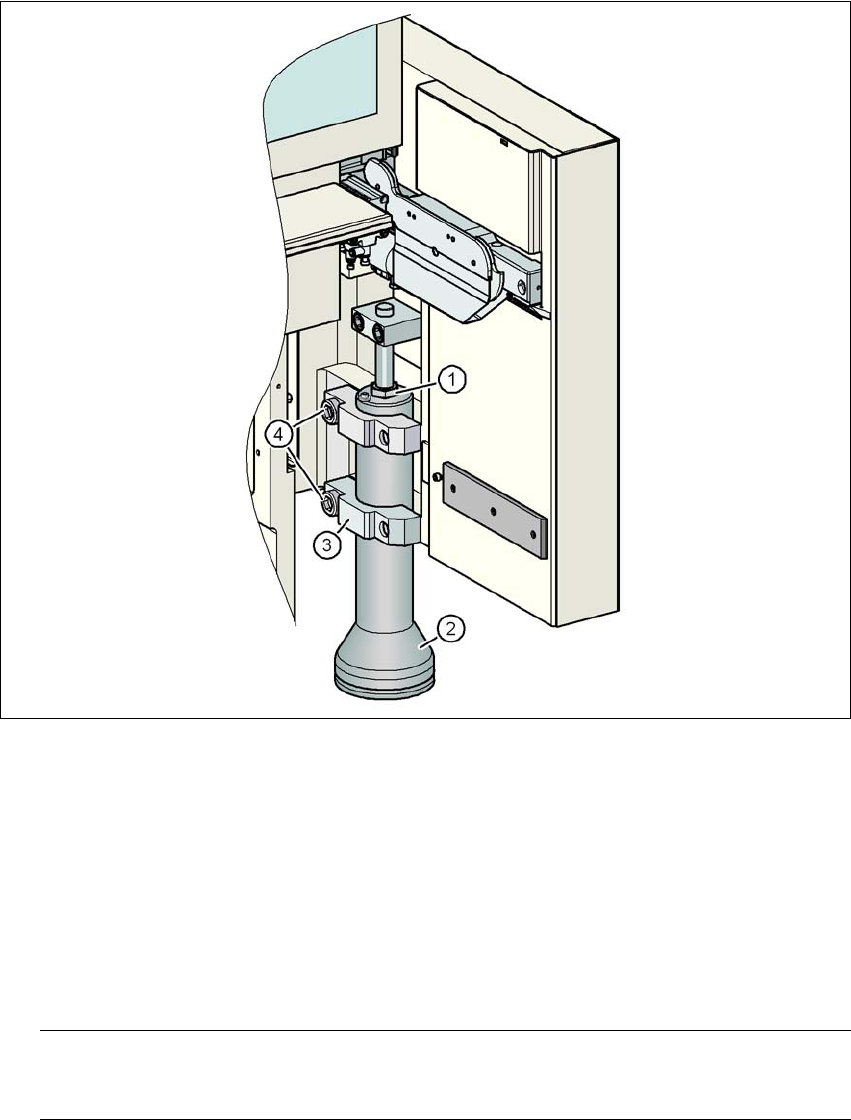

그림
4.3 - 32
바깥쪽
장비
다리
높이
설정
(1) 높이 조절용 M24x2x120 조절나사
(2) 바깥쪽 장비 다리
(3) 클램프
(4) M24x90 육각 소켓 헤드 나사
-> 규정된 PCB 컨베이어 높이를 점검합니다 .
-> 실장기를 배치했으면 토크 렌치를 사용하여 바깥쪽 장비 다리 (3) 에 있는 클램프가 모두 고정
되도록 육각 소켓 나사 M24x90(4) 를 조입니다 .
참고 4
조임 토크는 130Nm 입니다 . 더 낮은 조임 토크가 사용되면 장비가 진동할 수 있습니다 .
-> 후크렌치 135-145 를 사용하여 중간 장비 다리가 바닥에 단단히 장착할때까지 나사를 풉니다 .
-> 장비를 더 이상 조절할 수 없을 정도로 중간 장비 다리를 너무 많이 풀어서는 안됩니다 .
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
283
4
그림
4.3 - 33
중간
장비
다리
배치
및
잠금
-> 알콜 수평계를 사용하여 실장기가 정확하게 배치되도록 합니다 .
-> 사이즈 65 편구 스패너로 조임 너트 M24(3) 를 조입니다 .
4
4
4
4
4.3.19 배송용 보호대 제거
- 갠트리측에서 배송용 보호대를 모두 제거합니다 .
(1) 스페이서
(2) 중간 장비 다리
(3) M24 조임 너트
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
284
4.3.20 가이드 레일에서 방청액 제거
장비는 납품전에 부식 방지 처리되었습니다 .
주의 4
- 작동 중 처음으로 장비 축을 이동할 때 모든 축과 베어링에서 부식 방지제를 제거해야 합니다 .
- 유지보수 지침에 설명된 그리스를 모든 축과 베어링에 발라줍니다 .
부식 방지제가 축의 베어링 그리스와 섞인 경우에는 베어링과 가이드 레일의 서비스 수명이 크게
단축될 수 있습니다 .
주의 4
가이드 레일과 스케일 로드를 청소할 때는 알콜이 가이드 캐리지에 들어가지 않게 해야 합니다 .
알콜은 가이드 캐리지의 베어링 그리스를 손상시킵니다 .
