4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈 4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 284 4.3.20 가이드 레일에서 방청액 제거 장비는 납품전에 부식 방지 처리되었습니다 . 주의 4 - 작동 중 처음으로 장비 축을 이동할 때 모든 축과 베어링에서 부식 방지제를 제거해야 합니다 . - 유지보수 지침에 설명된 그 리스를 모든 축과 베…
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.3 실장기셋업
283
4
그림
4.3 - 33
중간
장비
다리
배치
및
잠금
-> 알콜 수평계를 사용하여 실장기가 정확하게 배치되도록 합니다 .
-> 사이즈 65 편구 스패너로 조임 너트 M24(3) 를 조입니다 .
4
4
4
4
4.3.19 배송용 보호대 제거
- 갠트리측에서 배송용 보호대를 모두 제거합니다 .
(1) 스페이서
(2) 중간 장비 다리
(3) M24 조임 너트
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
284
4.3.20 가이드 레일에서 방청액 제거
장비는 납품전에 부식 방지 처리되었습니다 .
주의 4
- 작동 중 처음으로 장비 축을 이동할 때 모든 축과 베어링에서 부식 방지제를 제거해야 합니다 .
- 유지보수 지침에 설명된 그리스를 모든 축과 베어링에 발라줍니다 .
부식 방지제가 축의 베어링 그리스와 섞인 경우에는 베어링과 가이드 레일의 서비스 수명이 크게
단축될 수 있습니다 .
주의 4
가이드 레일과 스케일 로드를 청소할 때는 알콜이 가이드 캐리지에 들어가지 않게 해야 합니다 .
알콜은 가이드 캐리지의 베어링 그리스를 손상시킵니다 .
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.4 PCB 컨베이어 높이에 따라 컴포넌트 트롤리 조정
285
4.4 PCB 컨베이어 높이에 따라 컴포넌트 트롤리 조정
X 피더 모듈의 컴포넌트 트롤리는 몇 가지 간단한 작업만으로도 다음과 같은 PCB 이송 높이로 설
정할 수 있습니다 .
830mm ± 15mm
900mm ± 15mm
930mm ± 15mm ( 표준 높이 )
950mm ± 15mm (SMEMA 높이 ) 4
4

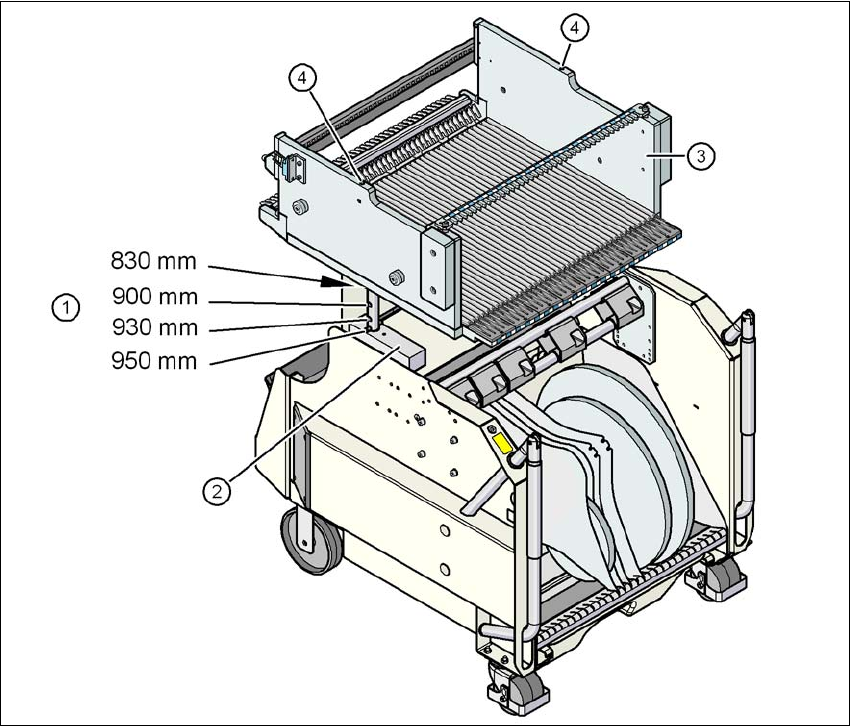

그림
4.4 - 1 SIPLACE X
시리즈
컴포넌트
트롤리
(PCB
컨베이어
높이
950mm)
(1) 이송높이를 900, 930 및 950mm 로 맞출 수 있는 가이드 열에 있는 구멍 .
이송높이가 830mm 인 경우 컴포넌트 테이블은 블록 (2) 위에 놓입니다 .
(2) 블록
(3) 컴포넌트 테이블
(4) 조립장치 고정용 M8 구멍
