4.5 PCB 컨베이어 높이에 따라 페 테이프 활송장치 조정
4.5.1 PCB 컨베이어 높이에 따라 페 테이프 활송장치를 조정합니다
PCB 컨베이어 높이에 따라 테이프 조각이 컴포넌트 트롤리의 폐 테이프 컨테이너로 직접 전달되
도록 폐 테이프 활송장치의 길이를 설정할 수 있습니다 .

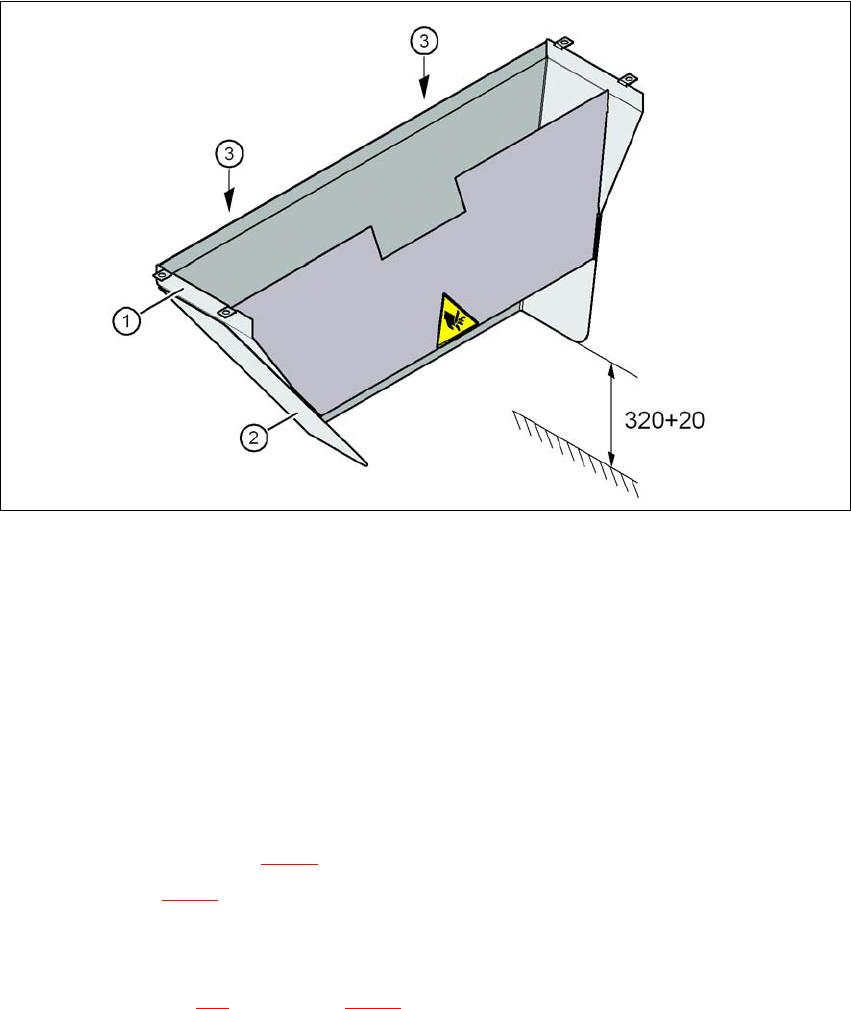

4
그림
4.5 - 1
폐
테이프
슈트
길이
조절
(X
시리즈
) -
사이즈
단위
mm
(1) 폐 테이프 슈트
(2) 확장
(3) 육각 너트 M4, DIN 985, 2 x
4.5.1.1 도구
- 포크렌치 , 사이즈 7
4.5.1.2 830mm PCB 컨베이어 높이에 맞게 폐 테이프 활송장치 길이 설정
-> 두개 육각 너트 M4( 그림 4.5 - 1 의 항목 3) 를 풉니다 .
-> 확장부 ( 그림 4.5 - 1
의 항목 2) 를 제거합니다 .
4.5.1.3 900mm - 950mm 의 PCB 컨베이어 높이에 맞게 폐 테이프 활송장치 길이 설정
-> 육각 너트 M4( 제 288 페이지 그림 4.5 - 1 의 항목 3) 두개를 풉니다 .
사용자 매뉴얼 SIPLACE X 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 4.6 컴포넌트 높이에 따라 SIPLACE HF 시리즈 폐 테이프 채널 조절
289
-> 확장부 ( 제 288
페이지 그림 4.5 - 1 의 항목 2) 를 조절하여 맨 아래 가장자리에서부터 바닥까
지의 거리가 320mm + 20mm( 제 288
페이지 그림 4.5 - 1 ) 를 초과하지 않도록 합니다 .
4.6 컴포넌트 높이에 따라 SIPLACE HF 시리즈 폐 테이프
채널 조절

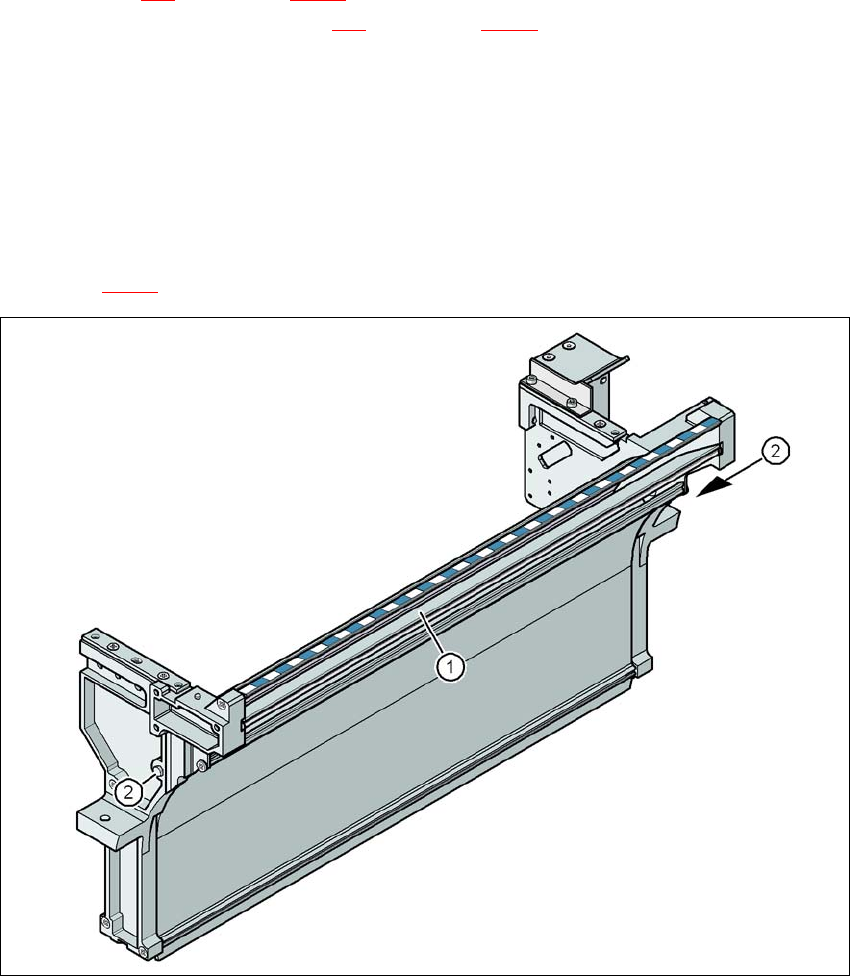

X 피더 모듈을 사용하는 경우 컴포넌트 테이프는 높이가 >12mm 인 포켓을 사용하므로 반드시 분
할판 ( 그림 4.6 - 1
의 항목 1) 을 제거해야 합니다 .
4
그림
4.6 - 1
폐
테이프
채널
, SIPLACE X
시리즈
(1) 12mm 테이프 > 분할판 제거 가능
(2) DIN 93384 나사 - M4x20, 2x
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.6 컴포넌트 높이에 따라 SIPLACE HF 시리즈 폐 테이프 채널 조절 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
290
4.6.1 안전 지침
경고 4
-> 실장기 메인 스위치를 닫고 분할판을 해제합니다 .
-> 실장기 전원 및 압축공기 공급을 분리합니다 .
-> 제 94
페이지 제 2.10 절에 설명한대로 실장기를 잠궈 다시 열리지 않도록 합니다 .
-> 테이프 절단기 압력이 0Mpa 로 떨어질때까지 기다립니다 .
-> 폐 테이프 채널 내부에 손이 닿으면 안됩니다 .
4.6.2 분할판 해제
-> 육각 너트 ( 제 289 페이지 그림 4.6 - 1 의 항목 2) 두개를 풉니다 .
-> 분할판 ( 제 289
페이지 그림 4.6 - 1 의 항목 1) 을 꺼냅니다 .
