사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 5.2 제어 장치 및 디스플레이 장치 297 5.2 제어 장치 및 디스플레이 장치 5.2.1 위치 5 그림 5.2 - 1 제어 장치 및 디스플레이 장치 (1) 전원공급측에 있는 오퍼레이터 패널 (7) LCD 터치 스크린 (2) 메인 전원 스위치 (8) 비상 정지 버튼 …
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.1 직원 프로파일 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
296
- 활동 레벨 " 장비 서비스 "
- 교육 과정
- 교육 과정 목록은 제 30 페이지 제 1.3 절에서 확인하십시오 .
- 과업
서비스 엔지니어의 의무는 다음과 같습니다 . -
- 중요한 예방적 유지보수 작업
- 교체 부품 조립
- 장비 데이타 편집
- 장비 보정
- 오퍼레이터 레벨 " 프로그래머 "
- 교육 과정
- 교육 과정 목록은 제 30 페이지 제 1.3 절에서 확인하십시오 .
- 과업
프로그래머가 담당하는 작업은 다음과 같습니다 . -
-CAD 파일 준비
- 비전 데이타 작성 및 보정 ( 인식 )
- 실장 프로그램 작성
- 재 작업 구현
- 데이타 유지보수
- 데이타 백업
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.2 제어 장치 및 디스플레이 장치
297
5.2 제어 장치 및 디스플레이 장치
5.2.1 위치
5

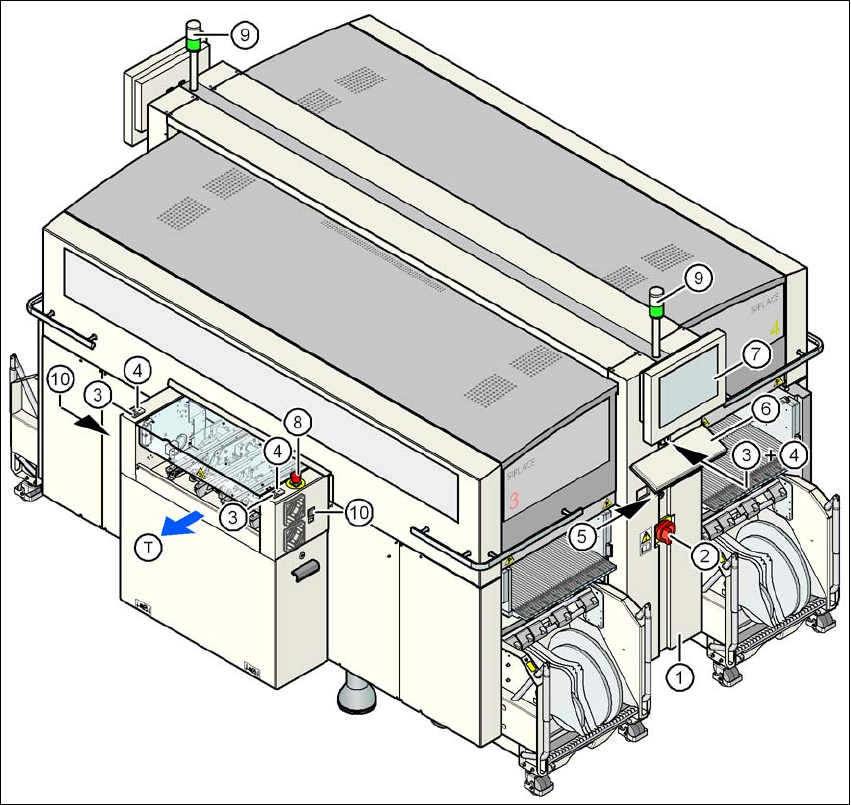

그림
5.2 - 1
제어
장치
및
디스플레이
장치
(1) 전원공급측에 있는 오퍼레이터 패널 (7) LCD 터치 스크린
(2) 메인 전원 스위치 (8) 비상 정지 버튼
(3) 정지 버튼 ( 검은색 )(9)지시등
(4) 시작 버튼 ( 흰색 )(10)컴포넌트 트롤리 도킹 버튼
(5) 컴포넌트 카운터
(6) 키보드 (T) PCB 이송 방향
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.2 제어 장치 및 디스플레이 장치 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
298
5.2.2 설명
신장이 1.40m 이상인 사람은 모든 제어 장치에 닿을 수 있습니다 .
메인 전원 스위치 5
메인 전원 스위치는 장비 전원을 ON/OFF 하는데 사용됩니다 .
경고
메인 전원 스위치를 끈 상태에서도 장비 내의 일부 부품에는 잠재적인 치명적 전압이 흐를수 있습
니다 . 5
정지 버튼 5
이 버튼을 눌러 실장기 운행을 정지시킵니다 .
시작 버튼 5
실장기에 전원 연결 후 혹은 고장 제거 후 이 버튼을 눌러 장비를 작동시킵니다 .
비상 정지 버튼 5
비상 정지 버튼을 누르는 경우 ON( 열기 ) 위치에 걸립니다 . 갠트리 축 , 컴포넌트 트롤리 , 컨베이
어 및 폐 테이프 절단기에 전원 공급이 중단되고 실장 헤드의 스타 축에 공급되는 전압이 감소합니
다 . 버튼을 돌려 해제합니다 .
컴포넌트 카운터 5
컴포넌트 카운터는 처리완료된 컴포넌트 수를 나타냅니다 .
LCD 터치 스크린 5
장비 양측에는 각각 접촉민감형 표면 ( 터치식 스크린 ) 을 구비한 플랩 LCD 모니터가 한개씩 있습
니다 .
키보드 5
키보드는 모니터 아래에 있습니다 .
지시등 5
지시등은 흰색에서 녹색의 순서로 변합니다 . 지시등은 장비의 작업 상태 및 고장 상태를 나타냅니
다 .
