사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 5.5 사용자 인터페이스 307 5.5 사용자 인터페이스 사용자 인터페이스는 다음과 같은 영역으로 나눠집니다 . 예시로 여기에서 X4I 실장기 " 기본 생산 " 에 있는 사용자 인터페이스를 볼 수 있습니다 . 그림 5.5 - 1 " 기본 생산…
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.4 SIPLACE 라인 종료 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
306
5.4 SIPLACE 라인 종료
주의
라인을 종료하기 전에 다음의 순서대로 조작합니다 . 5
5.4.1 스테이션 종료하기
다음과 같은 절차에 따라 스테이션을 종료합니다 .
Æ 모든 실장작업을 종료하고 실장기에 더 이상 남아있는 PCB 가 없도록 합니다 .
Æ 모든 실장헤드의 Z 축이 윗단위치에 있는지 검사합니다 .
Æ 실장헤드에 여전히 남아있는 컴포넌트가 있는지 점검하며 필요 시 제거합니다 .
Æ 다음과 같은 보기를 통해 스테이션 컴퓨터 소프트웨어를 종료합니다 :
설정 --> 실장기 설정 --> 실장기 끄기 ...
Æ 컴퓨터가 꺼졌으면 실장기의 메인 스위치도 OFF 시킵니다 .
5.4.2 종료 SIPLACE Pro (Windows)
Æ SIPLACE Pro 메뉴란에서 Object( 대상 )-->Exit( 종료 ) 를 선택합니다 .
Æ 컴퓨터의 기타 모든 프로그램을 종료합니다 .
Æ "Windows 시작 " 메뉴에서 Shut down machine( 장비 끄기 ) 를 선택합니다 .
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.5 사용자 인터페이스
307
5.5 사용자 인터페이스
사용자 인터페이스는 다음과 같은 영역으로 나눠집니다 .
예시로 여기에서 X4I 실장기 " 기본 생산 " 에 있는 사용자 인터페이스를 볼 수 있습니다 .

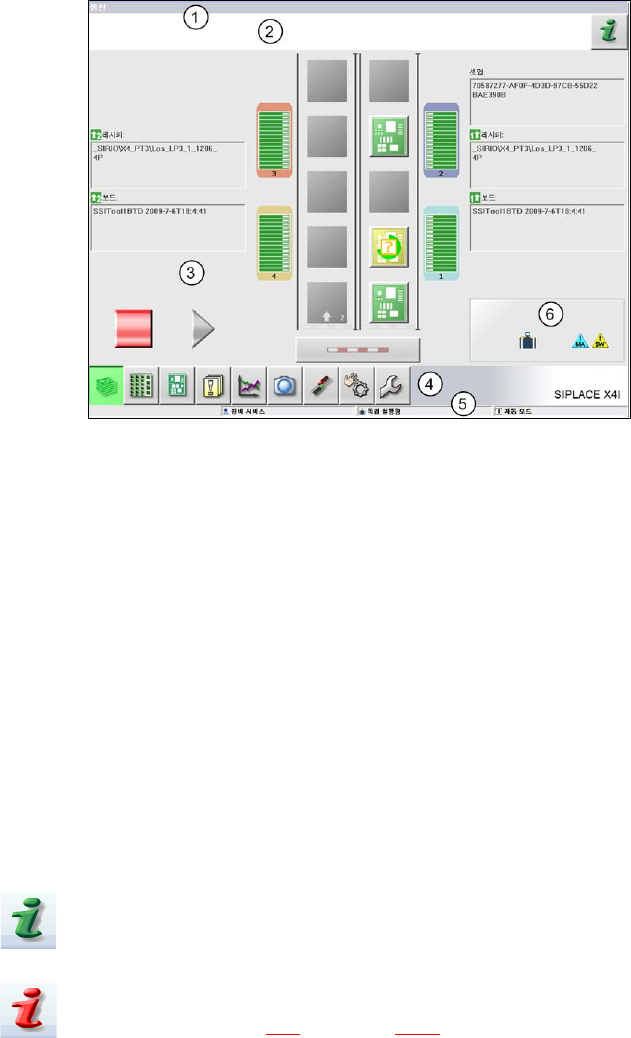

그림
5.5 - 1 "
기본
생산
"
보기에
있는
사용자
인터페이스
컴포넌트
(SIPLACE X4I
예시에
있는
)
도시
(1) 제목 표시줄
(2) 상태 필드 ( 상태 및 에러 표시 )
(3) 처리영역 / 디스플레이 영역
(4) 도구 모음
(5) 정보 라인
(6) 바코드 모드 등 변경된 구성 및 기타 옵션을 표시합니다 .
5.5.1 상태 필드
상태 필드에는 실장기 현재 상태 , 최근 발생한 에러 및 소요되는 관련 동작들이 표시됩니다 .
상태가 다름에 따라 상태 필드 우측에는 다음과 같은 부호들이 나타납니다 .
( 녹색 ) 현재 보기에서 상황 및 맞춤식 도움말을 작동시킵니다 . 보기에 있는 모든 제어 장치에는
간단한 설명이 있습니다 .
( 빨간색 ) 도움말 시스템을 작동시키면 현재 에러가 발생한 가능한 원인을 열거하며 오류를
수정
할 수 있는 대안 ( 제 315
페이지 제 5.6.1 절 ) 을 제시합니다 .
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.5 사용자 인터페이스 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
308
에러 발생 시 대화창을 열고 에러 출처 , 에러 메세지 텍스트 , 일자 및 시간을 표시합니다 ( 제 315
페이지 제 5.6.1
절 ) . 이외에 현재 에러와 관련된 도움말도 여기서 호출할 수 있습니다 .
상태 필드에서 현재 표시된 에러를 삭제합니다 .
5.5.2 디스플레이 영역 및 처리 영역
이 영역에는 설정 / 작동 기능 버튼 , PCB 관련 일반정보 , 설정 , 배치 및 기타 주의사항이 포함됩니
다 .
색상이 상이한 애니메이션 대상으로 조작 혹은 상태 ( 예하면 처리중 , 자재위치 빔 등 ) 를 나타냅
니다 .
" 생산 " 보기 ( 메인 보기 ) 에서 오퍼레이팅 상태 ( 예하면 처리중 , 에러 등 ) 를 나타냅니다 .
처리 일시중지 : 현재 실장처리를 일시중지합니다 .
처리 계속 : PCB 실장조작을
시작하거나 계속합니다 .
프로그레스바
매 PCB 실장조작 진도를 나타냅니다 .
PCB 처리중
PCB 는 시스템에 있으며 처리중입니다 . PCB 기호는 짙은 녹색 버튼으로 표시됩니다 .
PCB 처리 취소
처리를 취소하면 PCB 기호는 빨간색으로 변합니다 .
반드시 PCB 점검
PCB 가 출력 컨베이어 벨트에 위치해 있으며 오퍼레이터가 PCB 상태를 점검해야 되는 경우 PCB
기호는 노랑색으로 변합니다 .
