사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 5.5 사용자 인터페이스 309 5.5.3 도구 모음 도구 모음에는 메인 스테이션 소프트웨어 기능을 포함하고 있습니다 . 따라서 사용자 인터페이스를 기타 보기로 전환하 여 해당 보기의 기타 기능을 사용가능 합니다 ( 제 312 페이지 제 5.5.5 절 참조 ). 5 그…
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.5 사용자 인터페이스 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
308
에러 발생 시 대화창을 열고 에러 출처 , 에러 메세지 텍스트 , 일자 및 시간을 표시합니다 ( 제 315
페이지 제 5.6.1
절 ) . 이외에 현재 에러와 관련된 도움말도 여기서 호출할 수 있습니다 .
상태 필드에서 현재 표시된 에러를 삭제합니다 .
5.5.2 디스플레이 영역 및 처리 영역
이 영역에는 설정 / 작동 기능 버튼 , PCB 관련 일반정보 , 설정 , 배치 및 기타 주의사항이 포함됩니
다 .
색상이 상이한 애니메이션 대상으로 조작 혹은 상태 ( 예하면 처리중 , 자재위치 빔 등 ) 를 나타냅
니다 .
" 생산 " 보기 ( 메인 보기 ) 에서 오퍼레이팅 상태 ( 예하면 처리중 , 에러 등 ) 를 나타냅니다 .
처리 일시중지 : 현재 실장처리를 일시중지합니다 .
처리 계속 : PCB 실장조작을
시작하거나 계속합니다 .
프로그레스바
매 PCB 실장조작 진도를 나타냅니다 .
PCB 처리중
PCB 는 시스템에 있으며 처리중입니다 . PCB 기호는 짙은 녹색 버튼으로 표시됩니다 .
PCB 처리 취소
처리를 취소하면 PCB 기호는 빨간색으로 변합니다 .
반드시 PCB 점검
PCB 가 출력 컨베이어 벨트에 위치해 있으며 오퍼레이터가 PCB 상태를 점검해야 되는 경우 PCB
기호는 노랑색으로 변합니다 .
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.5 사용자 인터페이스
309
5.5.3 도구 모음
도구 모음에는 메인 스테이션 소프트웨어 기능을 포함하고 있습니다 .
따라서 사용자 인터페이스를 기타 보기로 전환하여 해당 보기의 기타 기능을 사용가능합니다 ( 제
312
페이지 제 5.5.5 절 참조 ).
5

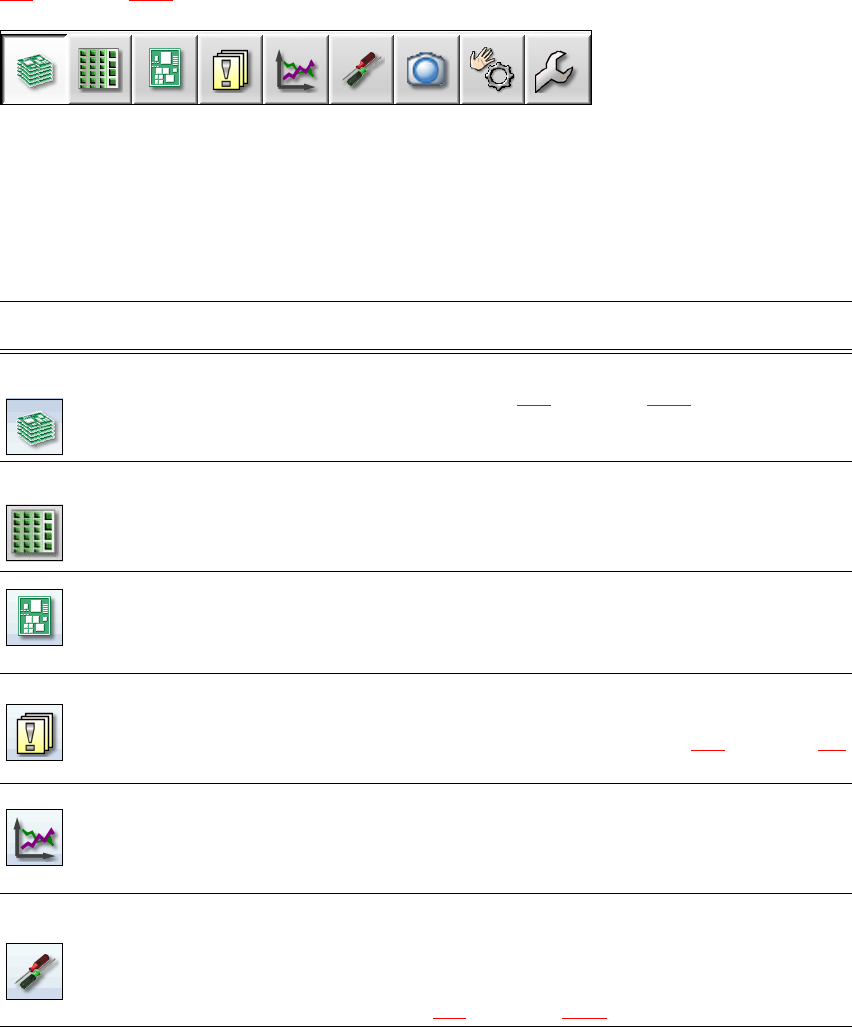

그림
5.5 - 2
도구
모음
구성 및 설정된 오퍼레이터 레벨에 따라 버튼도 다릅니다 . 일부 보기는 더 높은 오퍼레이터 레벨
에서만 사용가능합니다 .
다음의 표는 버튼 및 기능에 대한 간단한 설명입니다 .
5
기호 보기 설명
기본 생산
( 메인 보기 )
기본 생산기간내 가장 빈번하게 작업하는 장비상태를 보여줍니다 .
운영상태를 표시합니다 , 제 308
페이지 제 5.5.2 절 .
자재위치 , 셋업 명칭 , 배치명칭 , 구성 변경 및 기타 옵션을 나타냅
니다 .
피더 , 컴포넌트
및 노즐
4 개 자재위치는 모두 단독으로 셋업을 호출할 수 있습니다 .
컴포넌트 및 노즐 점검 및 설정에 사용됩니다 .
컴포넌트 형태와컴포넌트 포켓 모양을 인식하는데 사용됩니다 .
채워진 자재수량을 표시합니다 .
PCB
PCB 및 실장 위치 리스트를 표시합니다 .
PCB 및 컴포넌트 점검 및 설정에
사용됩니다 .
피듀셜을 인식하는데 사용됩니다 .
메세지 현재 및 과거 이벤트에 관한 메세지를 나타냅니다 . 여러가지 메세
지 타입이 있습니다 . 트랙 에러 , 컨베이어 에러 , 실장기 에러 , 일
반 에러 및 연접 오류메세지에 있어서는 도표 ( 제 314
페이지 제 5.6
절 ) 를 호출 할 수 있습니다 .
통계 생산량 , 품질 및 리젝트 자재에 관한 통계를 보여줍니다 . 실장기와
PCB 출력을 보여줍니다 .
OIS( 오퍼레이터 정보 시스템 ) 를 작동합니다 . 자세한 내용은 OIS
문서를 참조하십시오 .
설정 모든 설정과 옵션을 포함합니다 .
사용자 인터페이스의 오퍼레이터 레벨 및 언어를 설정하는데 사용
됩니다 .
장비 설정 , 사용자 설정 , 장비 옵션및 소프트웨어 옵션을 표시하거
나 변경합니다 . 제
312 페이지 제 5.5.5 절 참조 .
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.5 사용자 인터페이스 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
310
5.5.4 보기에서 스테이션 소프트웨어 사용
도구 모음 ( 제 309 페이지 제 5.5.3 절 ) 에서 호출한 대다수 보기는 모두 사용자 인터페이스 우측
에 기타 서브 보기 및 기능에 사용되는 수직 도구 모음을 구비합니다 .
참고
기능별 상세한 설명은 온라인 도움말을 참조하십시오 . 5
예시 : " 피더 , 컴포넌트 및 노즐 " 보기
Æ 도구 모음에서 " 피더 , 컴포넌트 및 노즐 " 버튼을 클릭하여 .
다음의 보기를 엽니다 :
실장시 동기 이미
지
개별 카메라의 동기 이미지를 보여줍니다 .
" 고급 생산 " 오퍼레이터 레벨 혹은 더 높은 레벨에서만 사용가능합
니다 :
비전 덤프를 표시 및 저장합니다 .
센서 및 기능 점검 테스트 및 진단에 필요한 정보 및 기능을 포함합니다 .
장비 시작 버튼에 대한 응답을 설정하는데
사용됩니다 .
" 고급 생산 " 오퍼레이터 레벨 혹은 더 높은 레벨에서만 사용가능합
니다 :
C&P20A 실장 헤드의 완벽한 레퍼런스 런 및 기능을 테스트 하는데
사용됩니다 .
개별 기능 및 지속적 운행 . 매 갠트리는 모두 단독으로 활성화 가능
합니다 .
서비스 서비스 툴
" 장비 서비스 " 오퍼레이터 레벨 혹은 더 높은 레벨에서만 사용가능
합니다 .
SIPLACE 실장기 설정 및 보정 , 내장형
소프트웨어 버젼 다운로드
및 전체 실장기 보정 및 구성에 사용됩니다 .
기호 보기 설명
