사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 5.7 지시등 상태 표시 317 5.7 지시등 상태 표시 지시등은 실장기의 작동 상태와 오작동을 표시하기 위해 사용됩니 다 . 5.7.1 기능 설명 그림 5.7 - 1 작동상태 지시등 L1 흰색 지시등 , 우측 L2 녹색 지시등 , 두 지시등 모두 동시에 전환됨 L3 …
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.6 에러 메세지 및 온라인 도움말 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
316
Æ " 도움말 보여주기 " 버튼 (4) 을 클릭하여 관련 내용을 표시합니다 .
에러 번호를 입력한 후 도움말 시스템의 색인 (5) 기능을 통해 기타 에러 관련 정보를 검색 및 표시
합니다 .
5.6.3 온라인 도움말에서 에러 내용별 칼라가 표시하는 의미
5
5.6.4 앞뒤 문장과 관련된 온라인 도움말
현재 보기와 관련된 정보를 표시하려면 도움말 표시 를 클릭하여 스테이션 컴퓨터의 도움말
시스템을 작동시킵니다 . 메인 도움말 시스템 창이 열리고 에러 정보를 표시합니다 . 이 정보는 현
재 도움말을 작동 한 에러에 관한 내용입니다 . 목록 , 색인 및 검색 기능을 통해 온라인 도움말의
전체 내용을 불러올 수 있습니다 .
텍스트 표기 의미
빨간색 텍스트 에러 번호 및 에러
메세지
검은색 텍스트 에러가 발생된 가능한 원인
녹색 텍스트 문제 해결을 위한 설명
파란색 밑줄이 그어진 텍스트 추가 정보 불러오기
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.7 지시등 상태 표시
317
5.7 지시등 상태 표시
지시등은 실장기의 작동 상태와 오작동을 표시하기 위해 사용됩니다 .
5.7.1 기능 설명

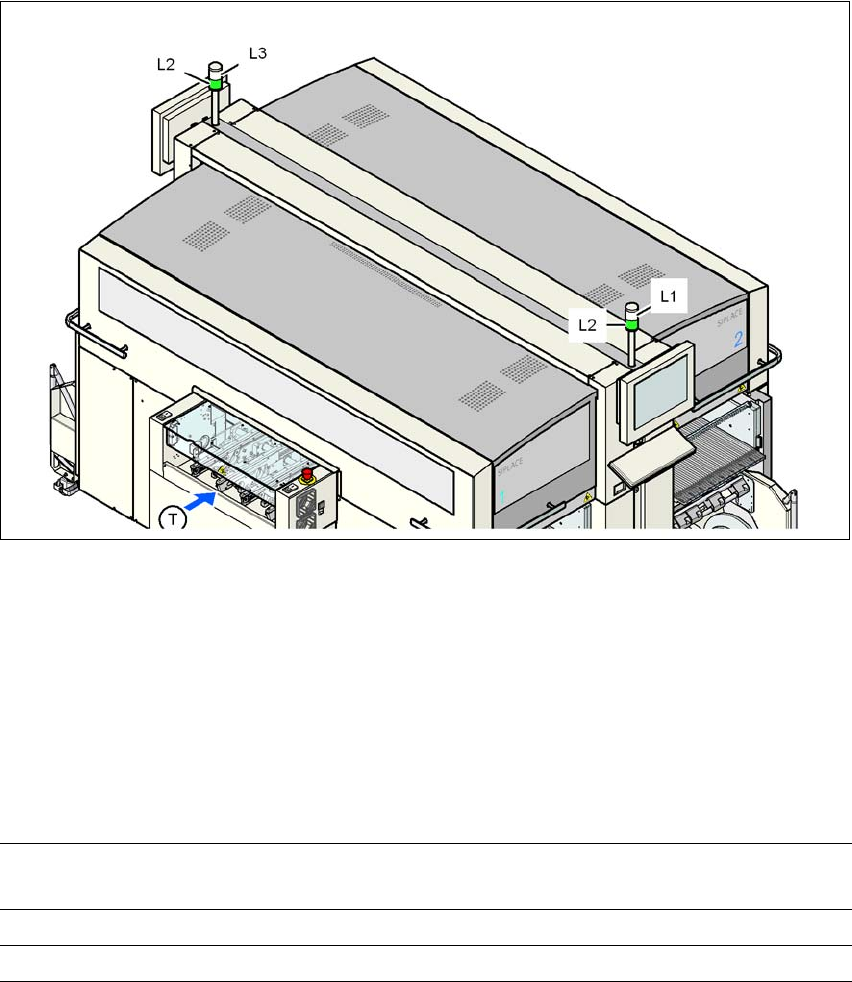

그림
5.7 - 1
작동상태
지시등
L1 흰색 지시등 , 우측
L2 녹색 지시등 , 두 지시등 모두 동시에 전환됨
L3 흰색 지시등 , 좌측
T PCB 이송 방향
5
5
5.7.2 점멸 빈도
5
일반 점멸 녹색 지시등 : 700ms 꺼짐 , 700ms 켜짐
흰색 지시등 : 500ms 꺼짐 , 500ms 켜짐
짧게 점멸 100ms 켜짐 , 1000ms 꺼짐
빠르게 점멸 100ms 켜짐 , 200ms 꺼짐
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.7 지시등 상태 표시 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
318
5.7.3 녹색 지시등
양 쪽에 녹색 지시등이 하나씩 있습니다 . 이 지시등은 병렬로 연결되어 있어 항상 동기화되어 작
동합니다 . 녹색 지시등은 장비가 생산 모드에 있거나 일시 정지 상태임을 나타냅니다 .
참고 5
레퍼런스 런 , 수동 기능 또는 보정 프로세스 동안에는 녹색 및 흰색 지시등이 함께 사용됩니다 .
제 322 페이지 제 5.7.5 절을 참조하십시오 .
상태 의미
꺼짐 장비가 일시 정지되었습니다 ( 오퍼레이터 또는 오류에 의해 )
일반 점멸 장비가 생산 모드에서 작동 중이지만 현재 다음 중 한 가지 이상의
이유로 생산을 진행하고 있지 않습니다 :
- 입력 영역에 PCB 가 들어오기를 대기하고 있습니다 .
- 출력 영역에서 처리된 PCB 가 배출되기를 기다리고 있습니다
(" 컨베이어 잼 " 또는 PCB 제거 대기 중 )
짧게 점멸 장비가 일시 정지되었습니다
.
그리고
장비는 현재 PCB 를 생산할 수 없습니다 . 다음과 같은 특정 작업이
수행되어야 합니다 :
- 작업 및 셋업 데이터 대기 중
- 레퍼런스 런 - 그 일부 ( 피더 모듈 위치 감지 또는 노즐 구성 확
인 등 ) 가 아직 진행되지 않았습니다 .
- 생산을 시작하기 전에 축을 이동해야 합니다 .
켜짐 경고가 출력되었지만 장비가 계속 생산을 진행하고 있습니다 .
