5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.8 업무 교대 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
324
5.8.2 페 테이프 컨테이너를 비우는 것에 관한 안전 지침
5
그림
5.8 - 1
페
테이프
컨테이너를
비우는
것에
관한
안전
지침
폐 테이프 컨테이너는 비우기 전에 컴포넌트 트롤리에서 잡아 빼야 합니다 . 이때 손가락이 끼일 위
험이 있습니다 .
-> 위험을 없애려면 손가락을 손잡이 아래에 넣고 엄지 손가락을 손잡이에 놓은 상태로 폐 테이
프 용기를 잡으십시오 .
-> 엄지 손가락을 테이프 용기와 폐 테이프 용기 사이의 틈새에 넣지 마십시오 . 그렇지 않으면 엄
지 손가락이 끼일 수 있습니다 .
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.9 전면 검사 수행
325
5.9 전면 검사 수행
5.9.1 X 피더 모듈 점검
5

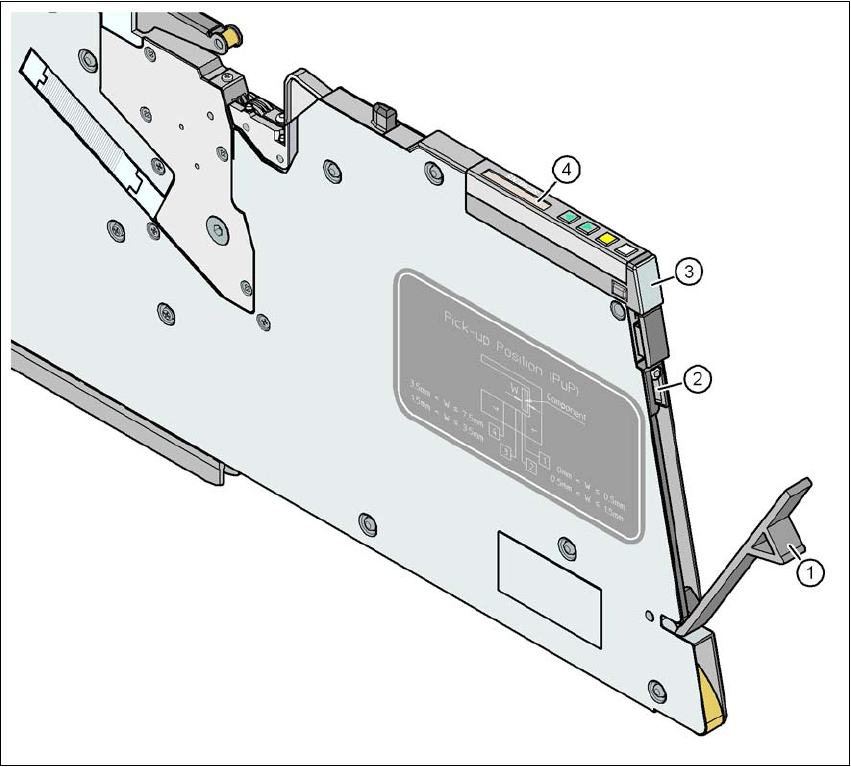

그림
5.9 - 1 X
피더
모듈
점검
(1) 플랩
(2) 블레이드
(3) 상태 표시등
(4) LCD 디스플레이
5
-> X 테이프 피더 모듈용 테이프 호일 제거 통이 가득 찼는지 확인합니다 . 플랩 ( 항목 1) 을 엽니
다 . 커버 호일을 당겨 가위나 8mm 및 12mm X 테이프 피더 모듈에 있는 블레이드 ( 항목 2) 로
자릅니다 .
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.9 전면 검사 수행 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
326
참고 5
커버 호일을 찢어서는 안됩니다 . 커버 호일을 찢으면 잘라내는 데 문제가 생길 수 있습니다 .
8mm 및 12mm X 테이프 피더 모듈에는 쉽게 자를 수 있도록 블레이드 ( 항목 2) 가 갖추어져
있습니다 .
-> 멀티 컬러 상태 표시등 ( 제 325
페이지 그림 5.9 - 1 의 항목 3) 을 확인합니다 .
- 녹색 불이 켜지면 피더 모듈이 대기 상태에 있는 것입니다 .
- 오렌지색은 경고 신호입니다 . LCD 디스플레이 ( 제 325
페이지 그림 5.9 - 1 의 항목 4) 에
는 경고 내용이 표시됩니다 .
- 상태 표시등에 빨간 불이 켜지면 장애가 발생한 것입니다 . LCD 디스플레이 ( 제 325
페이
지 그림 5.9 - 1
의 항목 3) 에 오류 메세지가 표시됩니다 .
오퍼레이터 패널의 LCD 및 상태 표시등 목록은 제 339
페이지 제 5.11 절에 나와 있습니
다 . -
상태 표시등이 꺼지는 것은 다음과 같은 이유 때문일 수 있습니다 . 5
- 피더 모듈이 현 셋업대로 되어 있지 않은 경우
- 피더 모듈에 결함이 있는 경우
- 피더 모듈이 사용 불가능한 상태인 경우 ( 예 : 압력 강하로 인해 )
5.9.2 적당한 시기에 테이프 미리 접합
참고 :
피더 모듈이 비어있지 않도록 테이프를 충분히 미리 접합합니다 . 아니면 다운 시간이 길어집
니다 .
그러나 접합 후 낡은 테이프의 끝을 새 릴에 감으면 새로운 테이프가 감겨있는 릴에 너무 많은
테이프가 감겨 테이프가 벗겨져 헝클어질 수 있으므로 테이프를 너무 미리 접합하지 마십시
오 . 이것은 또한 픽업 오류를 발생시키며 장비 다운 시간을 연장시킵니다 . 5
5.9.3 PCB 지지대 점검
-> 리프팅 테이블 위의 마그네틱 PCB 지지대 위치를 확인합니다 .
-PCB 지지대가 PCB 밑에 있는 컴포넌트와 부딪치지 않도록 합니다 .
- 그리고 PCB 지지대가 PCB 컨베이어 패널과도 부딪치지 않도록 합니다 .
- 제 422
페이지 제 6.13 절에 설명한대로 PCB 지지대만 사용합니다 .
