5.10.4.3 X 피더 모듈에 테이프 장착
5
그림

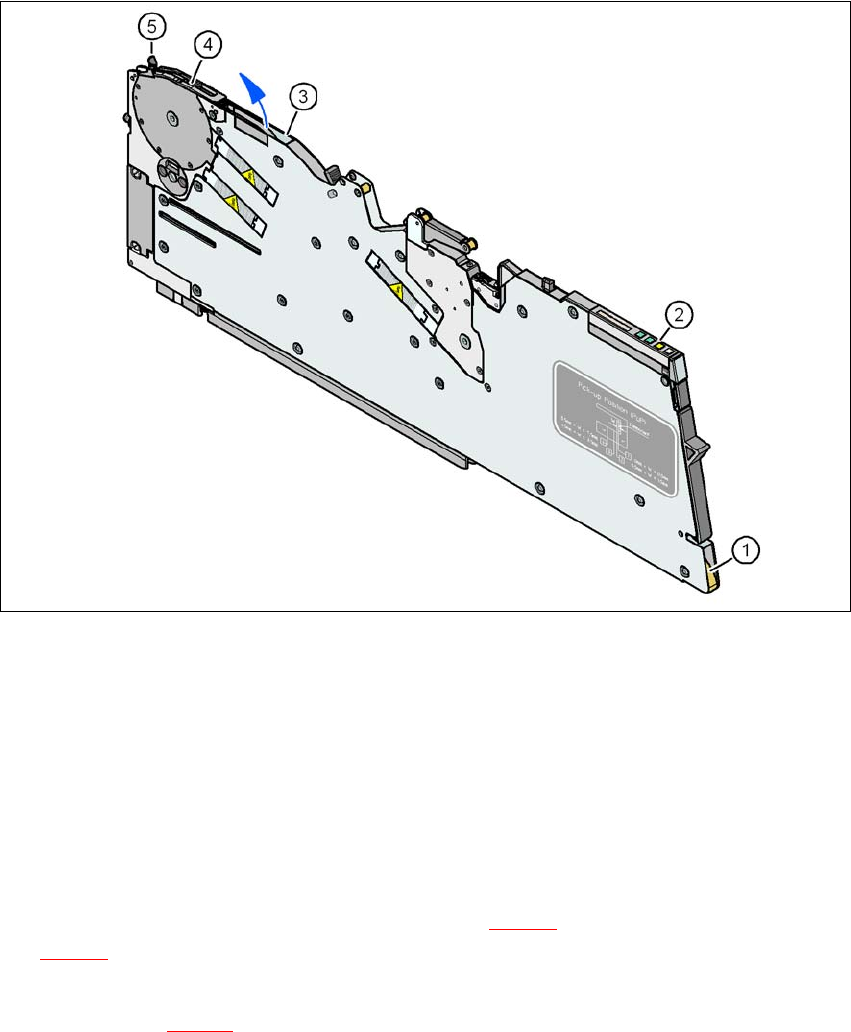

5.10 - 4
컴포넌트
테이프
삽입
(1) 테이프 가이드 채널 입구
(2) 오퍼레이터 패널
(3) 테이프 가이드 채널 출구
(4) 픽업창
(5) 픽업창을 들어올리기 위한 레버
5
-> 이송구멍이 이동 방향으로 봤을 때 왼쪽에 오도록 컴포넌트 테이프를 잡습니다 .
-> 컴포넌트 테이프를 테이프 가이드 채널 입구 ( 그림 5.10 - 4
의 항목 1) 로 밀고 출구 ( 그림
5.10 - 4
의 항목 3) 에서 보일 때까지 더 밉니다 .
-> 컴포넌트 테이프를 위쪽으로 빼내서 테이프 상단 반대쪽으로 커버 호일을 접습니다 .
-> 픽업 창 ( 그림 5.10 - 5
의 항목 2) 아래 있는 테이프 시작 부분을 밀고 컴포넌트 테이프가 스프
로켓에 닿을 때까지 더 밉니다 .
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.10 피더 모듈 셋업
335
5
그림
5.10 - 5
테이프
피더
모듈에
있는
픽업
창
(1) 테이프 지지대 , 분리가능 ( 제 337 페이지 그림 5.10.4.4 절 )
(2) 픽업창
(3) 커버 호일 분리 에지
(4) 컴포넌트 픽업 영역
(5) 픽업 창을 들어올리거나 잠글 수 있는 레버
-> 오퍼레이터 패널에서 FORWARD 버튼 ( 그림 5.10 - 6
의 항목 1) 을 커버 호일 벤드가 컴포넌
트 픽업 영역 ( 그림 5.10 - 5
의 항목 4) 에 올 때까지 누릅니다 .
5
그림
5.10 - 6
피더
모듈의
오퍼레이터
패널
(1) 컴포넌트 테이프를 앞으로 이동시키기 위한 FORWARD 버튼
(2) 컴포넌트 테이프를 뒤로 이동시키기 위한 BACK 버튼
(3) 커버 호일을 팽팽하기 하기 위한 FOIL 버튼
-> 픽업 창 ( 제 335
페이지 그림 5.10 - 5 의 항목 2) 을 첫번째 고정 위치로 들어올리려면 이 레버
( 제 335
페이지 그림 5.10 - 5 의 항목 5) 를 앞으로 밉니다 .
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.10 피더 모듈 셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
336
-> 픽업 창의 측면에서 커버 호일을 앞으로 당겨 픽업 창 아래로 빼냅니다 .
-> 분리 에지 ( 제 335
페이지 그림 5.10 - 5 의 항목 3) 에 기대어 놓일 때까지 커버 호일을 뒤로 접
습니다 .
참고 5
커버 호일이 분리 가장자리에 닿을 때까지 픽업 창을 내리지 마십시오 .
-> 레버 ( 제 335
페이지 그림 5.10 - 5 의 항목 5) 를 뒤로 밀어 픽업창을 내립니다 .
-> 커버 호일 로커 ( 그림 5.10 - 7
의 항목 2) 위에서 호일 팩킹 휠 ( 그림 5.10 - 7 의 항목 1) 에 닿
을 때까지 커버 호일을 밉니다 .
5
그림
5.10 - 7
커버
호일을
호일
팩킹
휠까지
밀기
(1) 커버 호일 팩킹 휠
(2) 커버 호일
5
-> 오퍼레이터 패널에서 커버 호일이 팽팽해질 때까지 FOIL 버튼 ( 제 335 페이지 그림 5.10 - 6
의 항목 3) 을 누릅니다 . 커버 호일 로커가 아래를 향하고 드라이브 모터가 멈춥니다 .
-> 피더 모듈 앞쪽 끝으로 컴포넌트 테이프를 자릅니다 .
