5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리 즈 5.10 피더 모듈 셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 336 -> 픽업 창의 측면에서 커버 호일을 앞으로 당겨 픽업 창 아래로 빼냅니다 . -> 분리 에지 ( 제 335 페이지 그림 5.10 - 5 의 항목 3) 에 기대어 놓일 때까 지 커버 호일을 뒤로 접 습니다 . 참고 5 커버 호…
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.10 피더 모듈 셋업
335
5
그림
5.10 - 5
테이프
피더
모듈에
있는
픽업
창

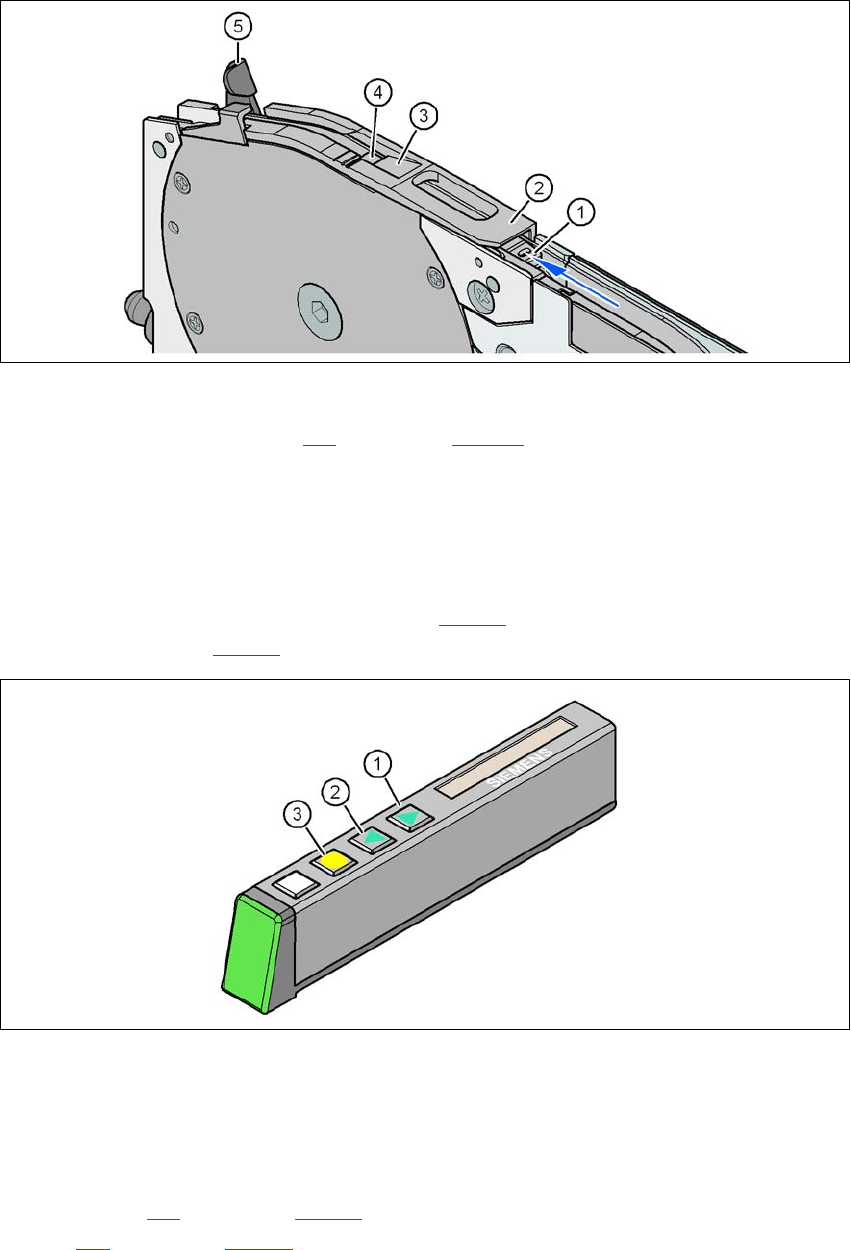

(1) 테이프 지지대 , 분리가능 ( 제 337 페이지 그림 5.10.4.4 절 )
(2) 픽업창
(3) 커버 호일 분리 에지
(4) 컴포넌트 픽업 영역
(5) 픽업 창을 들어올리거나 잠글 수 있는 레버
-> 오퍼레이터 패널에서 FORWARD 버튼 ( 그림 5.10 - 6
의 항목 1) 을 커버 호일 벤드가 컴포넌
트 픽업 영역 ( 그림 5.10 - 5
의 항목 4) 에 올 때까지 누릅니다 .
5
그림
5.10 - 6
피더
모듈의
오퍼레이터
패널
(1) 컴포넌트 테이프를 앞으로 이동시키기 위한 FORWARD 버튼
(2) 컴포넌트 테이프를 뒤로 이동시키기 위한 BACK 버튼
(3) 커버 호일을 팽팽하기 하기 위한 FOIL 버튼
-> 픽업 창 ( 제 335
페이지 그림 5.10 - 5 의 항목 2) 을 첫번째 고정 위치로 들어올리려면 이 레버
( 제 335
페이지 그림 5.10 - 5 의 항목 5) 를 앞으로 밉니다 .
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.10 피더 모듈 셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
336
-> 픽업 창의 측면에서 커버 호일을 앞으로 당겨 픽업 창 아래로 빼냅니다 .
-> 분리 에지 ( 제 335
페이지 그림 5.10 - 5 의 항목 3) 에 기대어 놓일 때까지 커버 호일을 뒤로 접
습니다 .
참고 5
커버 호일이 분리 가장자리에 닿을 때까지 픽업 창을 내리지 마십시오 .
-> 레버 ( 제 335
페이지 그림 5.10 - 5 의 항목 5) 를 뒤로 밀어 픽업창을 내립니다 .
-> 커버 호일 로커 ( 그림 5.10 - 7
의 항목 2) 위에서 호일 팩킹 휠 ( 그림 5.10 - 7 의 항목 1) 에 닿
을 때까지 커버 호일을 밉니다 .
5
그림
5.10 - 7
커버
호일을
호일
팩킹
휠까지
밀기
(1) 커버 호일 팩킹 휠
(2) 커버 호일
5
-> 오퍼레이터 패널에서 커버 호일이 팽팽해질 때까지 FOIL 버튼 ( 제 335 페이지 그림 5.10 - 6
의 항목 3) 을 누릅니다 . 커버 호일 로커가 아래를 향하고 드라이브 모터가 멈춥니다 .
-> 피더 모듈 앞쪽 끝으로 컴포넌트 테이프를 자릅니다 .
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.10 피더 모듈 셋업
337
5.10.4.4 8mm X 피더 모듈의 테이프 지지대
5
그림
5.10 - 8 8 mm X
피더
모듈
-
테이프
지지대
및
접합
센서
(1) 테이프 지지대 , 분리 가능
(2) 테이프 지지대에 있는 타원형 개구부
(3) 접합센서 설치 위치
8mm X 피더 모듈에는 테이프 지지대 ( 그림 5.10 - 8
의 항목 1) 가 장착되어 있습니다 . 필요시 이
지지대는 쉽게 제거 가능합니다 .
-> 와치 메이커 (watchmaker) 스크류 드라이버의 끝 부분을 테이프 지지대에 있는 타원형의 개구
부 ( 그림 5.10 - 8
의 항목 2) 에 끼우고 테이프 지지대를 테이프 이동 방향과 반대 방향으로 당
겨 빼냅니다 .
-> 테이프 지지대를 끼울 때에는 해당 위치에 장착해야 합니다 .
참고 5
0402 이하 컴포넌트의 경우 항상 8mm X 피더 모듈에 테이프 지지대 ( 그림 5.10 - 8
의 항목 1) 를
장착해야 합니다 . 그래야 Z 픽업 높이가 일관되어 픽업 높이를 수정하는 데 드는 시간이 줄어듭니
다 .
5.10.4.5 X 테이프 피더 모듈의 접합센서
X 테이프 피더 모듈에 접합센서를 개장할 수 있습니다 . 센서에는 두가지 버젼이 있습니다 .
