5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리 즈 5.15 컴포넌트 트롤리 도킹 또는 도킹 해제 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 346 5.15 컴포넌트 트롤리 도킹 또는 도킹 해제 5.15.1 컴포넌트 트롤리를 밀어 넣고 빼내는 것에 관한 안전 지침 경고 5 사고 ( 부상 위험 ) 를 방지하기 위해 컴포넌트 트롤 리는 한 사람만이 집어넣고 빼낼 수…
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.14 컴포넌트 보충
345
5.14 컴포넌트 보충
온라인 도움말에는 바코드를 갖추었거나 갖추지 않은 컴포넌트 보충에 대한 정보가 포함되어 있
습니다 .
-> 테이프 피더 모듈을 통해 항상 새 테이프를 충분히 미리 접합하여 피더 모듈에 컴포넌트가 부
족하지 않도록 합니다 .
-> 그러나 테이프를 너무 일찍 접합하면 새 릴에 테이프를 감을 때 새 테이프가 과도하게 감길수
있으므로 너무 일찍 접합하지 않아야 합니다 . 그러면
테이프가 릴에서 벗겨져 헝클어질수 있
습니다 . 어떤 상황에서는 이것은 픽업 오류와 긴 다운 타임을 일으킵니다 .
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.15 컴포넌트 트롤리 도킹 또는 도킹 해제 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
346
5.15 컴포넌트 트롤리 도킹 또는 도킹 해제
5.15.1 컴포넌트 트롤리를 밀어 넣고 빼내는 것에 관한 안전 지침
경고 5
사고 ( 부상 위험 ) 를 방지하기 위해 컴포넌트 트롤리는 한 사람만이 집어넣고 빼낼 수 있습니다 .
5
그림
5.15 - 1
컴포넌트
트롤리의
도킹
및
도킹해제에
관한
안전
지침
(1) 컴포넌트 트롤리 도킹 버튼 , 위치 1
(2) 컴포넌트 트롤리 도킹 버튼 , 위치 2
(3) 컴포넌트 트롤리 도킹 버튼 , 위치 3
(4) 컴포넌트 트롤리 도킹 버튼 , 위치 4
(T) PCB 이송 방향
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.15 컴포넌트 트롤리 도킹 또는 도킹 해제
347
컴포넌트 트롤리를 안전하게 바꾸려면 오퍼레이터가 장비의 입력 또는 출력 면에 있는 버튼 ( 제
346
페이지 그림 5.15 - 1 의 항목 1, 2, 3 혹은 4) 을 눌러 컴포넌트 트롤리를 집어넣거나 빼내야 합
니다 . 그래야 오퍼레이터가 항상 실장기의 측면에 서있게 됩니다 . 그 외에도 보호 커버가 닫혀 있
을 때에만 컴포넌트 트롤리를 밀어 넣을 수 있습니다 .
5.15.2 컴포넌트 트롤리 도킹 해제
-> 컴포넌트 트롤리가 완전히 도킹 해제될 때까지 장비의 입력 또는 출력 면에 있는 버튼 중 하나
를 누릅니다 ( 제 346
페이지 그림 5.15 - 1 의 항목 1, 2, 3 혹은 4).

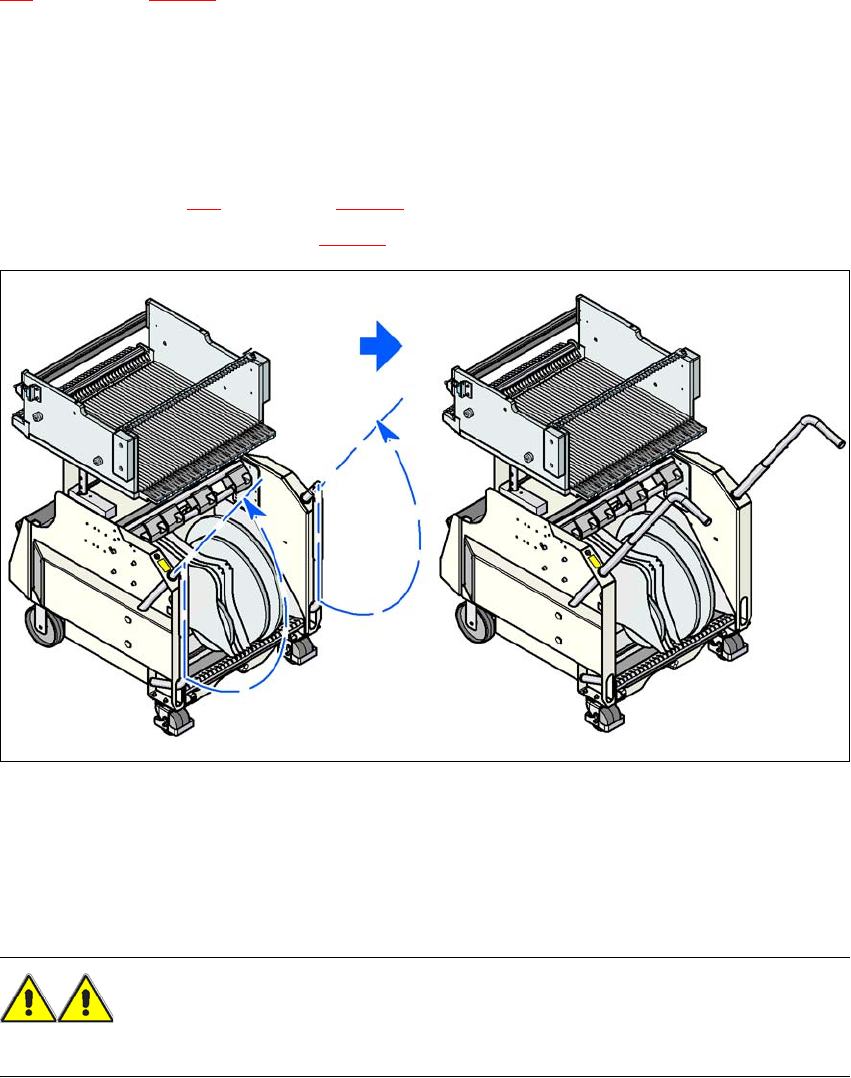

-> 두 핸들을 위로 올립니다 ( 그림 5.15 - 2
의 항목 1).
5
그림
5.15 - 2
컴포넌트
트롤리
-
핸들을
위로
올려
밈
-> 양손으로 핸들을 잡고 컴포넌트 트롤리를 실장기에서 빼냅니다 .
5.15.3 컴포넌트 트롤리 이동에 관한 안전 지침
경고
사고를 방지하려면 컴포넌트 트롤리를 이동할 때 항상 아래서 설명하는 규칙을 준수해야 합니다 .
-> 컴포넌트 트롤리를 옮길 때에는 항상 양손으로 손잡이를 잡아야 합니다 .
-> 피더 모듈에 컴포넌트가 꽉 찬 컴포넌트 트롤리는 기울기가 20° 이상인 경우 옆이나 앞으로
뒤집어질 수 있습니다 .
