사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.1 노즐 교환기 353 6 스테이션 확장 6.1 노즐 교환기 노즐 교환기는 실장 헤드의 유연성을 크게 높여 다른 유형의 컴포넌트를 처리할 수 있습니다 . 실 장 프로그램이 노즐 교환기가 필요한 경 우라면 실장 헤드는 기존 노즐을 노즐 홀더에 자동으로 반 환하고 새…
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.16 도킹 스테이션에서 컴포넌트 트롤리 도킹 또는 도킹 해제 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
352
-> 컴포넌트 트롤리를 조심스럽게 도킹 스테이션으로 밀어 넣습니다 . 이렇게 하면 컴포넌트 테
이블이 올라갑니다 .
-> 컴포넌트 트롤리가 도킹 스테이션의 바닥판에 완전히 서있는지 확인합니다 .
-> 두 개의 수평 텐셔너를 동시에 적용합니다 ( 제 351
페이지 그림 5.16 - 1 의 항목 3).
컴포넌트 테이블이 최종 위치로 상승하여 잠깁니다 .
-> 버튼 ( 제 351
페이지 그림 5.16 - 1 의 항목 2) 을 사용하여 컴포넌트 테이블에 있는 모든 피더
모듈을 잠그거나 해제합니다 .
5.16.2 도킹 스테이션에서 SIPLACE X- 시리즈 컴포넌트 트롤리 도킹 해제
경고 5
-> 도킹 해제 중에는 컴포넌트 트롤리와 도킹 스테이션 사이의 영역에 접근하지 마십시오 .
-> 두 개의 수평 텐셔너를 동시에 해제합니다 ( 제 351
페이지 그림 5.16 - 1 의 항목 3).
컴포넌트 테이블이 낮아집니다 .
-> 이제 컴포넌트 트롤리를 도킹 스테이션 밖으로 당겨냅니다 .
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
353
6 스테이션 확장
6.1 노즐 교환기
노즐 교환기는 실장 헤드의 유연성을 크게 높여 다른 유형의 컴포넌트를 처리할 수 있습니다 . 실
장 프로그램이 노즐 교환기가 필요한 경우라면 실장 헤드는 기존 노즐을 노즐 홀더에 자동으로 반
환하고 새로운 노즐을 픽업합니다 . 진공 검사 중에 분리된 노즐 또한 신속하게 교체할 수 있습니
다 .
수동으로 하는 것보다 노즐 교환기에서 노즐을 훨씬 더 정확하고
빠르게 픽업합니다 . 소형 컴포넌
트를 실장할 경우 노즐이 회전하는 동안 방사 이심률을 최소화하는 것이 필수적입니다 .
6.1.1 SIPLACE SpeedStar 헤드용 노즐 교환기
품목 번호 00119715-xx 노즐 교환기 , X 시리즈 , C&P20
6

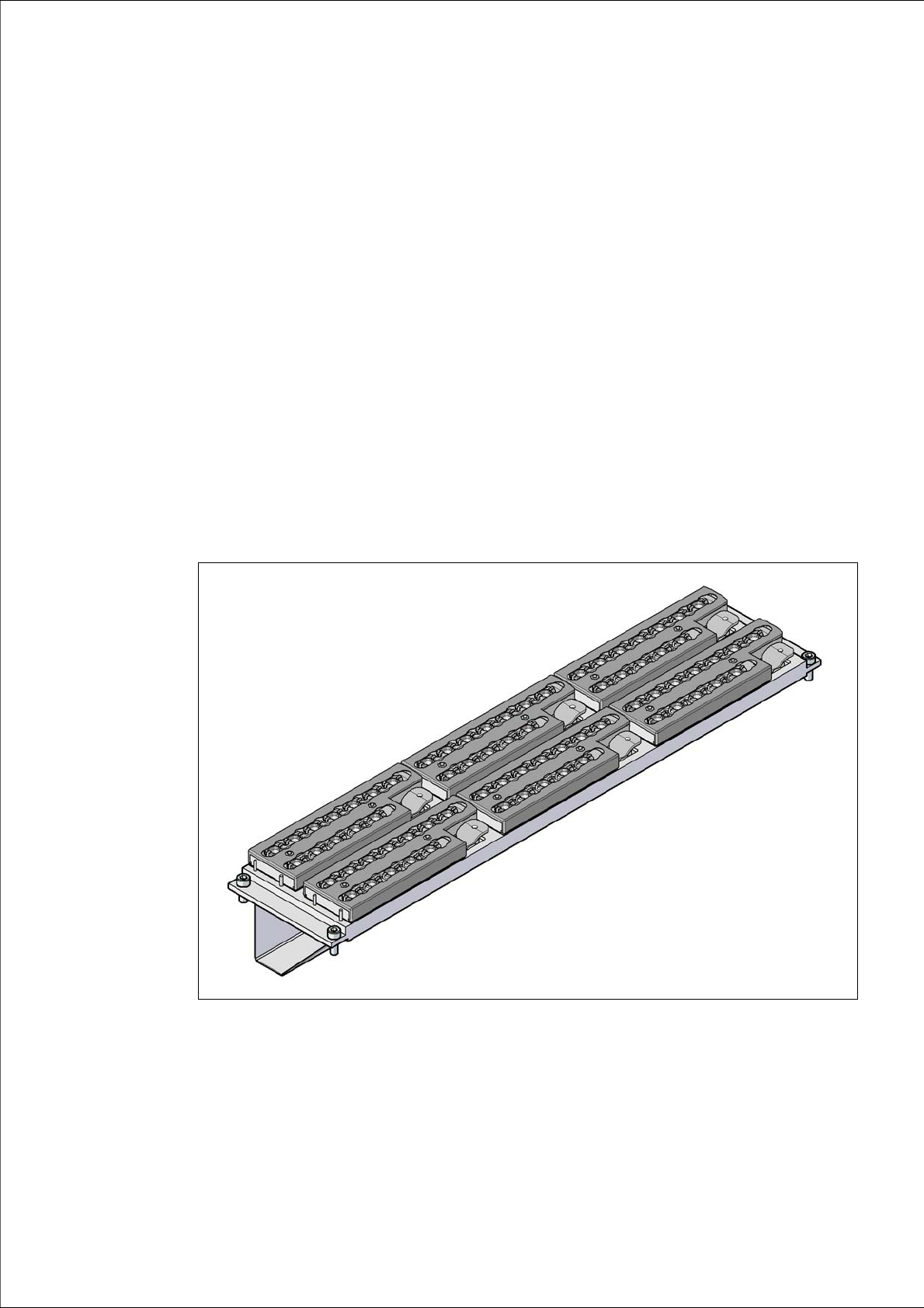

그림
6.1 - 1 SIPLACE SpeedStar
헤드용
노즐
교환기
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
354
6.1.1.1 설명
이 노즐 교환기에는 각각 노즐 홀더 12 개씩 구비한 매거진을 최대 6 개까지 장착할 수 있습니다 .
이 매거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하여 스냅집게 4 개로 고
정합니다 . 정확한 위치는 매거진에 있는 두개 피듀셜로 정합니다 . 마이크로스위치는 실장 헤드가
돌출된 매거진과 부딪치지 않도록 매거진이 노즐 교환기의 몸체에 제대로 장착되었는지 확인합니
다 . 누락된
매거진 또는 제대로 장착되지 않은 매거진이 있을 경우 안전 회로가 장비를 중단시키
기 때문에 매거진의 위치는 모두 채워져야 합니다 . 노즐 크기를 조정하거나 노즐을 리젝트 할 수
있는 경우 노즐 스테이션이 설치된 SpeedStar 실장 헤드 노즐에서 컴포넌트를 불어버릴 수 있습니
다 .
참고 6
이 노즐 교환기는 오직 SpeedStar 실장 헤드와 함께 사용가능합니다 .
6.1.1.2 기술 데이타
6
6
6
6.1.1.3 X4I 실장기에 있는 SIPLACE SpeedStar 헤드용 노즐 교환기의 위치
노즐 교환기는 SpeedStar 실장헤드의 1, 2, 3 및 4 위치 ( 제 355 페이지 그림 6.1 - 2 의 항목 1) 에
설치할 수 있습니다 .
이를 통해 실장기에서 다음 노즐 교환기 구성이 가능합니다 .
6
SIPLACE SpeedStar 헤드용 노즐 교환기
치수 ( 길이 x 넓이 x 높이 )
449 x 94.5 x 79mm³
노즐 홀더 개수
72
노즐 매거진 개수
6
노즐 유형 10xx, 11xx 및 12xx
노즐 전환 시간 노즐당 약 2 초
압축공기 연결
0.48MPa(4.8 bar)
위치
노즐 매거진
개수
예비 노즐 매거진
개수
노즐 홀더 개수
16 - 72
24 2
48(+ 24 개 예비 )
36 - 72
44 2
48(+ 24 개 예비 )
