사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.1 노즐 교환기 359 6.1.1.7 조립 X4I 실장기의 노즐 교환기 ( 제 355 페이지 그림 6.1 - 2 ) 및 X4, X3 및 X2 실장기의 "1 열 " 노즐 교 환기 ( 제 356 페이지 그림 6.1 - 3 , 6.1 - 4 및 6.1…
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
358
6.1.1.6 X2 실장기에 있는 SIPLACE SpeedStar 헤드용 노즐 교환기의 위치
SpeedStar 실장헤드의 1 및 3 위치 ( 그림 6.1 - 5 의 항목 1 및 항목 2) 에 노즐 교환기를 한개 혹은
두개 설치할 수 있습니다 . 위치 2 와 위치 4 에는 노즐 교환기 한개를 설치할 수 있습니다 . 이렇게
되면 6 개 노즐 교환기에 36 개 노즐 매거진과 총 432 개의 노즐 홀더를 수납할 수 있습니다 .
6

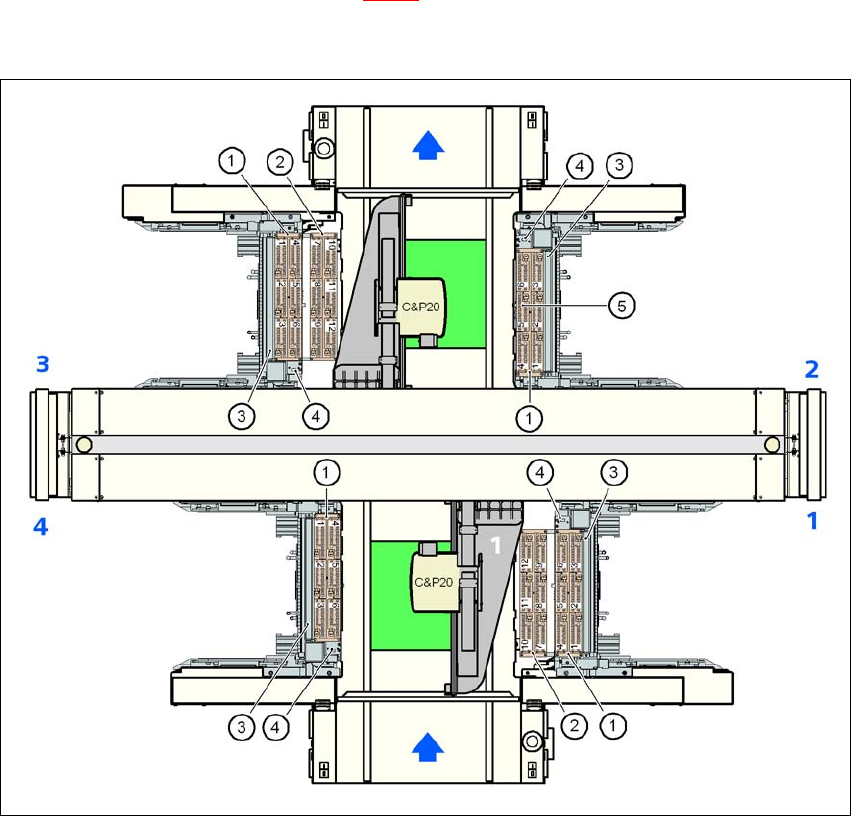

그림
6.1 - 5 X2
실장기에
있는
SIPLACE SpeedStar
헤드용
노즐
교환기의
위치
6
(1) 노즐 교환기 , "1 열 "
(2) 노즐 교환기 , "2 열 "
(3) 컴포넌트 리젝트 빈
(4) 노즐 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
359
6.1.1.7 조립
X4I 실장기의 노즐 교환기 ( 제 355 페이지 그림 6.1 - 2) 및 X4, X3 및 X2 실장기의 "1 열 " 노즐 교
환기 ( 제 356
페이지 그림 6.1 - 3, 6.1 - 4 및 6.1 - 5 부터 ) 는 각각 컴포넌트 트롤리 도킹 장치에 장
착됩니다 . SIPLACE X4, X3 및 X2 실장기는 두번째 노즐 교환기를 설치할 수 있습니다 . 이 "2 행
" 노즐 교환기에는 조립 키트 한개가 있습니다 . 이 키트는 분리 장치 및 노즐 리젝트 빈 ( 제 363
페
이지 제 6.1.1.11
절 ) 을 포함합니다 .
6

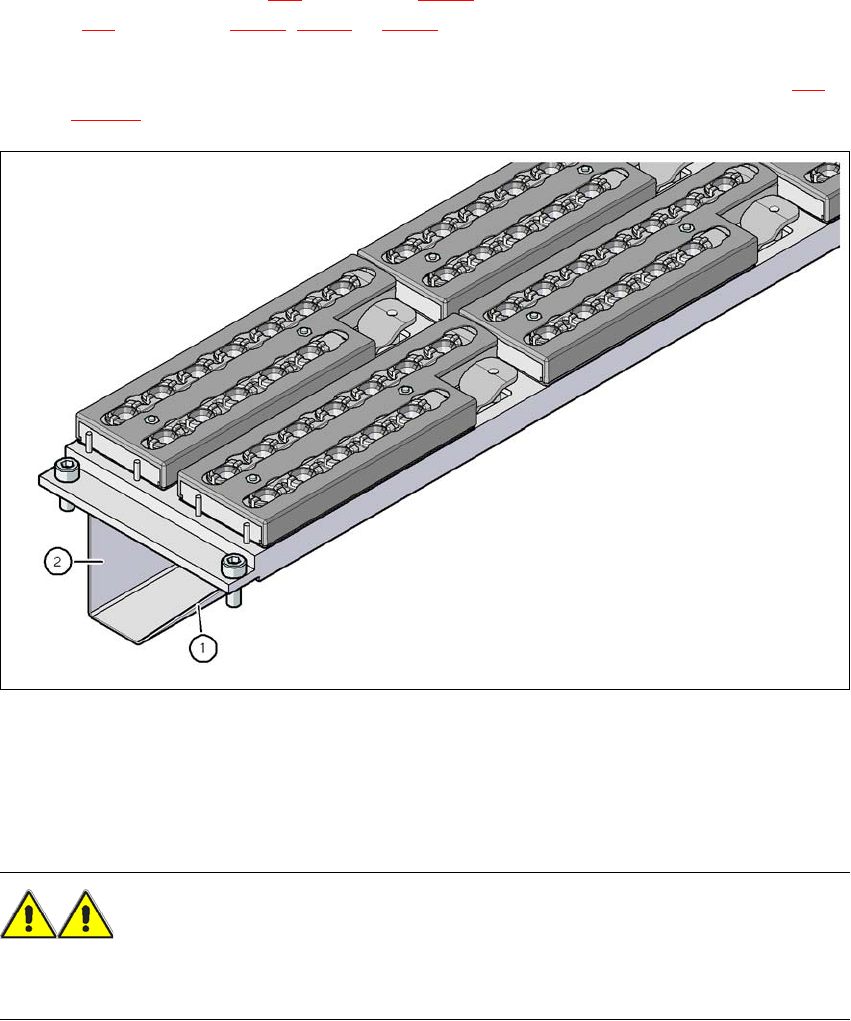

그림
6.1 - 6
조립
위치
(1) 컴포넌트 트롤리 도킹 장치 쪽을 향하고 있는 경사면
(2) PCB 컨베이어 쪽을 향하고 있는 수직면
-> 경사면이 컴포넌트 트롤리 결합 장치 쪽으로 향하도록 노즐 교환기를 조절합니다 .
경고 6
- 각 실장 헤드에 맞는 노즐 교환기만 설치합니다 . 혼합 구성 시 헤드가 충돌할 위험이 있습니
다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
360
6.1.1.8 오퍼레이션 설명
-> 처음으로 어떤 유형의 노즐을 노즐 매거진에 채워넣을 때 스티커 라벨을 붙여 노즐 유형을 식
별할 수 있도록 합니다 .
참고 6
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 . 6
-> 고정판을 열고 노즐 홀더에 노즐을 위치시킵니다 .
-> 고정판을 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의 6
매거진을 보충하기 전에 수집 & 실장헤드 위의 모든 노즐이 자신의 매거진으로 돌아왔는지 확
인합니다 . 6
참고 6
컴포넌트가 매거진 위로 떨어지지 않도록 하십시오 . 컴포넌트가 떨어진 경우 고정판의 작동
을 방해할 수 있습니다 . 그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
-> 노즐 교환기를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
6
6
6
6
6.1.1.9 노즐 매거진 변경
-> 레버 ( 제 358 페이지 그림 6.1 - 7 의 항목 1) 를 눌러 스냅집게 볼 ( 제 358 페이지 그림 6.1 - 7 의
항목 5) 에서 노즐 매거진을 고정해제합니다 . 노즐 매거진을 바닥에서 들어냅니다 .
