6.1.1.8 오퍼레이션 설명
-> 처음으로 어떤 유형의 노즐을 노즐 매거진에 채워넣을 때 스티커 라벨을 붙여 노즐 유형을 식
별할 수 있도록 합니다 .
참고 6
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 . 6
-> 고정판을 열고 노즐 홀더에 노즐을 위치시킵니다 .
-> 고정판을 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의 6
매거진을 보충하기 전에 수집 & 실장헤드 위의 모든 노즐이 자신의 매거진으로 돌아왔는지 확
인합니다 . 6
참고 6
컴포넌트가 매거진 위로 떨어지지 않도록 하십시오 . 컴포넌트가 떨어진 경우 고정판의 작동
을 방해할 수 있습니다 . 그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
-> 노즐 교환기를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
6
6
6
6
6.1.1.9 노즐 매거진 변경
-> 레버 ( 제 358 페이지 그림 6.1 - 7 의 항목 1) 를 눌러 스냅집게 볼 ( 제 358 페이지 그림 6.1 - 7 의
항목 5) 에서 노즐 매거진을 고정해제합니다 . 노즐 매거진을 바닥에서 들어냅니다 .
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
361
경고 6
노즐 매거진 ( 그림 6.1 - 7
의 항목 1) 위로 튀어나온 레버는 헤드와 충돌할 수 있습니다 . 그러므로
매거진에서 레버가 튀어나오지 않도록 합니다 .
6

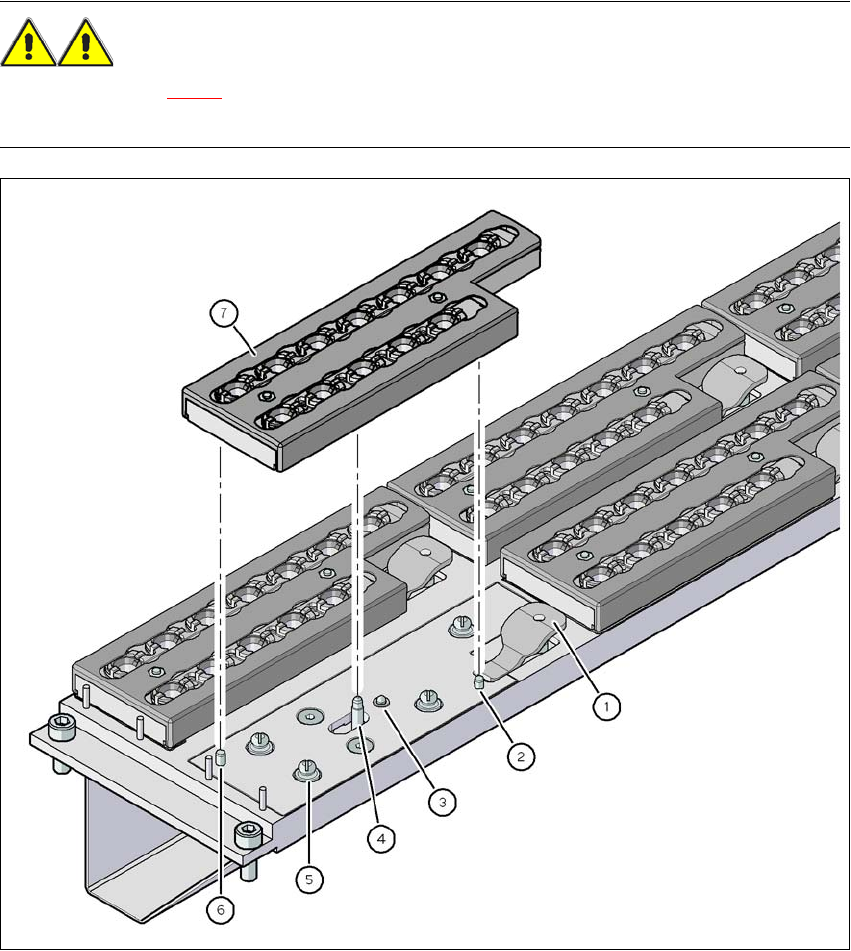

그림
6.1 - 7 SpeedStar
헤드용
노즐
교환기
-
노즐
매거진
변경
(1) 노즐 매거진을 올리는 레버
(2) 노즐 매거진 구멍에 끼우는 평행핀
(3) 마이크로스위치를 트리거하는 스프링 핀
(4) 고정판을 움직이는 슬라이드 메커니즘 핀
(5) 스냅집게 볼
(6) 매거진 슬롯에 끼우는 평행 핀
(7) " 매거진 잠금 " 위치에 있는 고정판
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
362
참고 6
- 고정판을 " 매거진 잠금 " 위치로 이동시킵니다 .
- 끼우기 전에 노즐 매거진을 배치하여 센터링 핀 ( 제 361
페이지 그림 6.1 - 7 의 항목 2 및 항목
6) 센터링 구멍과 슬롯안으로 들어가도록 합니다 .
-> 노즐 매거진을 스냅집게 볼 ( 제 361
페이지 그림 6.1 - 7 의 항목 5) 위에 올려놓습니다 .
-> 스냅집게 볼이 모든 스냅집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
6.1.1.10 위치탐지
노즐 교환기의 각 매거진에는 피듀셜 두개가 있습니다 . 하나는 위치를 파악하는 데 , 나머지 하나
는 각도를 파악하는 데 사용합니다 .
6

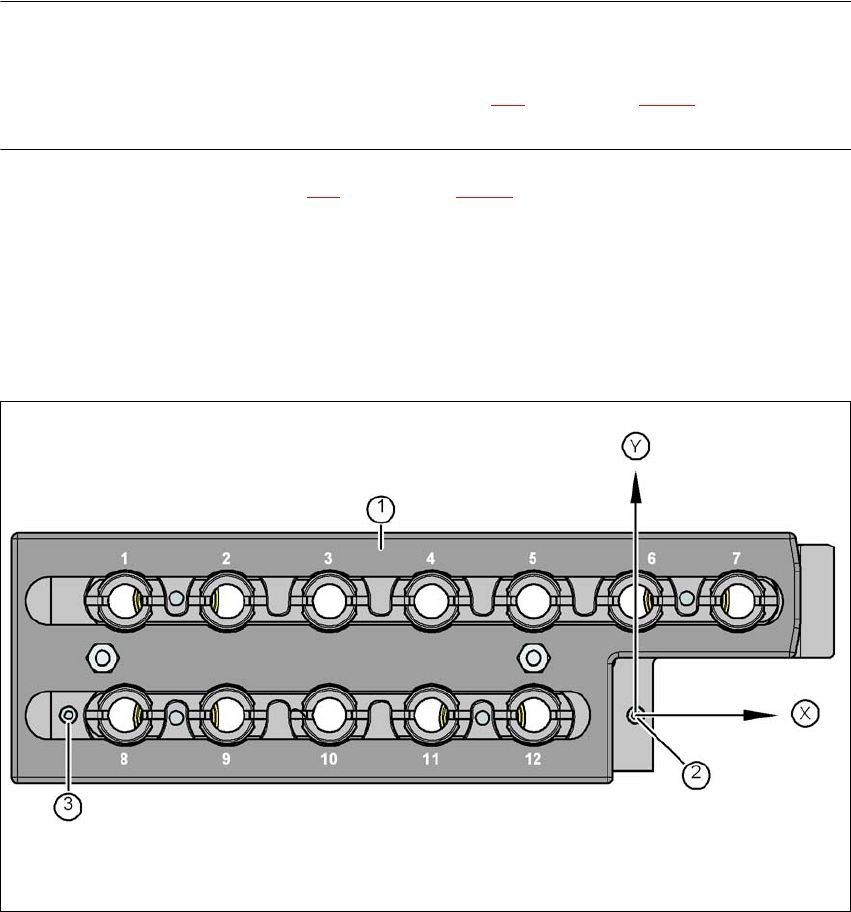

그림
6.1 - 8
노즐
매거진
-
홀더
번호지정
,
위치
및
각도
파악을
위한
피듀셜
(1) " 매거진 잠금 " 위치에 있는 고정판
(2) 위치를 파악하기 위한 피듀셜
(3) 각도를 파악하기 위한 피듀셜
