6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
364
6.1.2 SIPLACE MultiStar 및 SpeedStar 헤드용 노즐 교환기
품목 번호 00119741-xx 노즐 교환기 CPP, X 시리즈
6

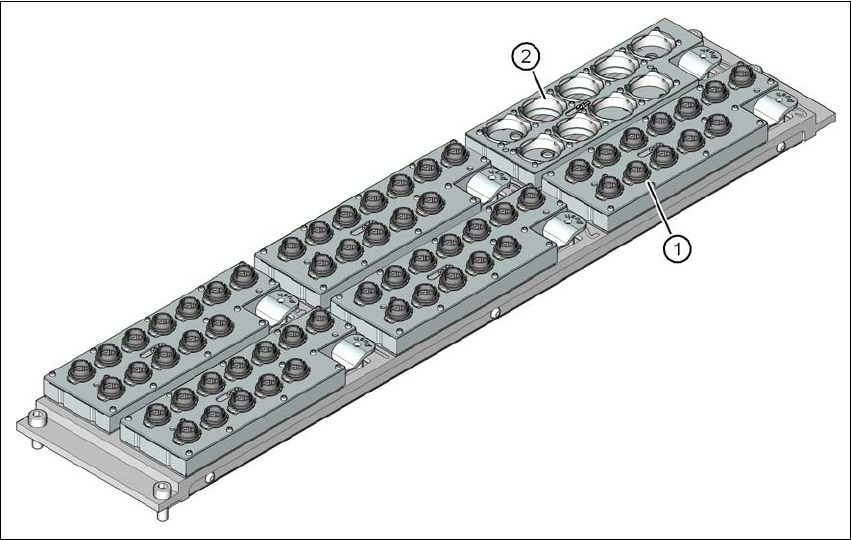

그림
6.1 - 10 SIPLACE MultiStar
및
SpeedStar
헤드용
노즐
교환기
(1) 20xx 타입 노즐용 매거진
(2) 28xx 타입 노즐용 매거진
6.1.2.1 설명
이 노즐 교환기는 CPP 실장헤드 및 C&P20 실장헤드에 사용할 수 있습니다 . 매거진을 공통의 설
치판위에 위치시키고 평행 핀 두 개로 센터링하여 스냅집게 4 개로 고정합니다 . 노즐 매거진의 두
피듀셜을 사용해 정확한 위치를 정합니다 . 마이크로스위치는 실장 헤드가 돌출된 매거진과 부딪
치지 않도록 매거진이 노즐 교환기의 지지판에 제대로 장착되었는지 확인합니다 . 누락된 매거진
또는 제대로 장착되지 않은 매거진이
있을 경우 안전 회로가 장비를 중단시키기 때문에 6 개 매거
진의 위치는 모두 채워져야 합니다 . 노즐 교환기는 매거진 코드를 통해 CPP 실장 헤드의 20xx 노
즐 매거진 혹은 28xx 노즐 매거진 혹은 C&P20 실장헤드의 10xx 노즐 매거진인지 판단합니다 .
SpeedStar 실장헤드를 사용할 경우 MultiStar 에 사용할 노즐 매거진이 없을 수 있습니다 .
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
365
두가지 노즐 스테이션 버전：하 나 는 SIPLACE X4/X3/X2 용 , 다른 하나는 SIPLACE X4I 용 . 노즐
스테이션의 MultiStar 혹은 SpeedStar 실장 헤드에서 컴포넌트를 불어버릴 수 있습니다 . MultiStar
및 SpeedStar 실장 헤드의 노즐은 이 곳에서 끄집어내어 리젝트 빈에서 처리합니다 .
옵션카드
6.1 - 1CPP
노즐
교환기
구성
6
6
6
20-xx 타입 노즐용 매거진 6
6

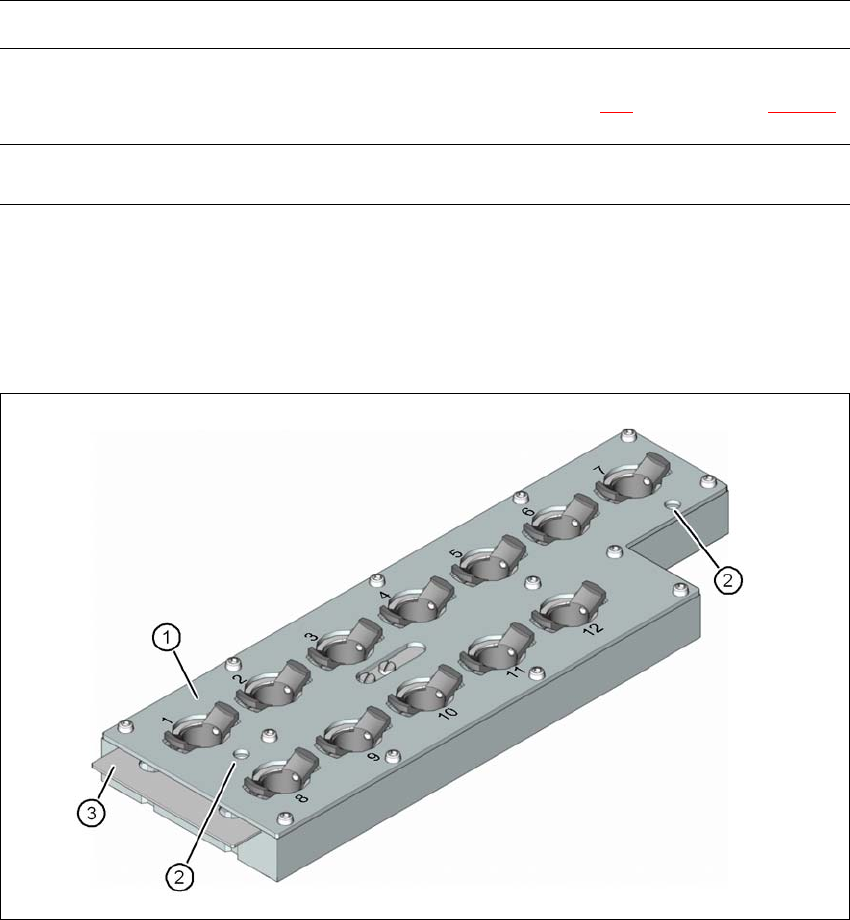

그림
6.1 - 11 20-xx
타입
노즐용
매거진
-
고정판
열림
(1) 20-xx 타입 노즐용 노즐 홀더 12 개
(2) 피듀셜 ( 고정판 오픈 시에만 보임 )
(3) 고정판
6
6
6
실장헤드 노즐 매거진 주석
CPP 실장 헤드
20-xx 타입 노즐용 매거진 5 개기본 구성
28xx 타입 노즐용 매거진 1 개 ( 제 364
페이지의 그림 6.1 - 10
참조 )
C&P20 실장 헤드
10xx, 11xx 혹은 12xx 타입 노즐용 매
거진 6 개
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
366
28xx 타입 노즐용 매거진 6
6
그림
6.1 - 12 28xx
타입
노즐용
매거진
(1) 28xx 타입 노즐용 노즐 홀더 5 개 ( 노즐 최대길이 12.5mm)
( 노즐 홀더 번호 1, 5, 6, 8 및 9)
(2) 28xx 타입 노즐용 노즐 홀더 4 개 ( 노즐 최대길이 16.5mm)
( 노즐 홀더 번호 2, 3, 4 및 7)
(3) 피듀셜 ( 고정판 오픈 시에만 보임 )
