사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.1 노즐 교환기 369 6.1.2.4 X4 실장기에 있는 SIPLACE MultiSt ar 헤드 용 노즐 교환기의 위치 CPP 실장헤드의 위치 1, 2, 3 및 4( 그림 6.1 - 14 의 항목 1 및 항목 2) 에 노즐 교환기를 한개 혹은 두개 설치할 수 잇습…
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
368
6

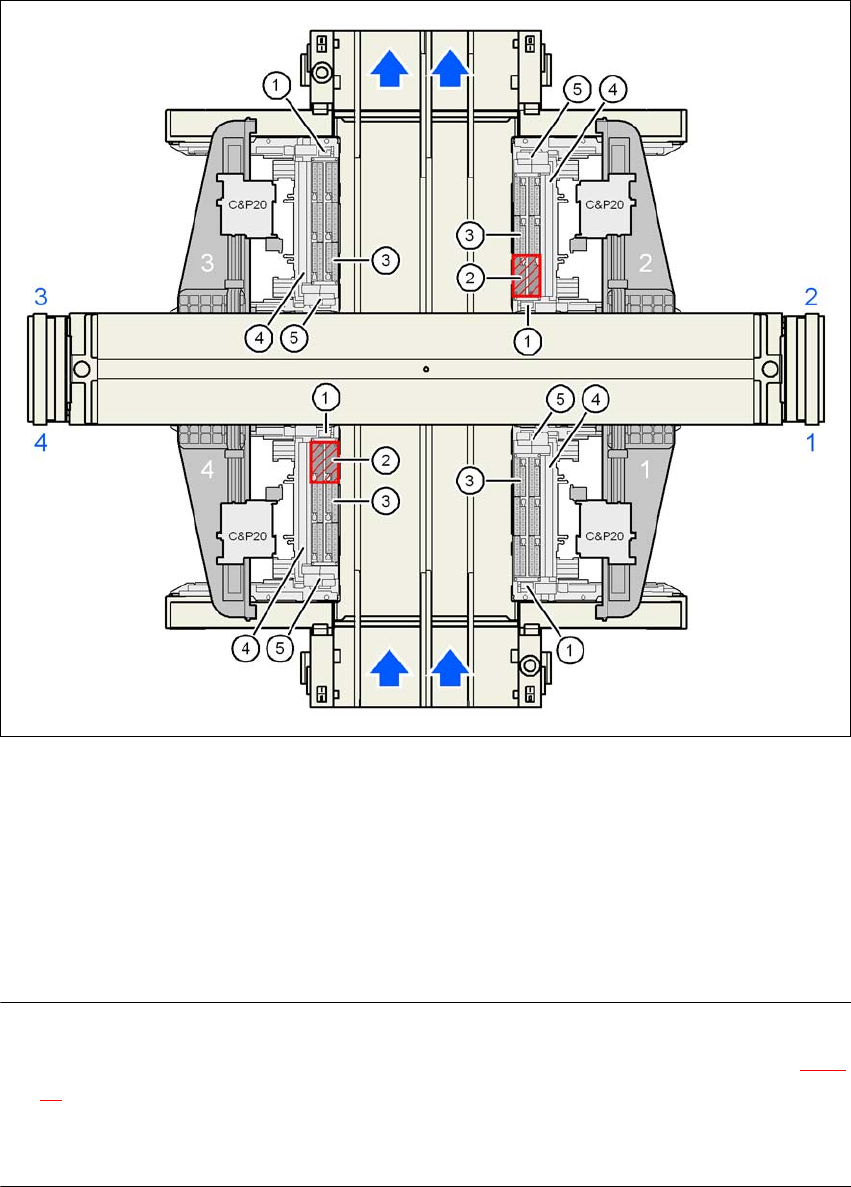

그림
6.1 - 13 X4I
실장기에
있는
SIPLACE MultiStar
헤드용
노즐
교환기의
위치
참고： 6
- 위치 2 와 위치 4 에서 실장헤드는 안쪽의 두 노즐 매거진에 접근할 수 없습니다 ( 그림 6.1 -
13 의 항목 2).
- 누락된 매거진 또는 제대로 장착되지 않은 매거진이 있을 경우 안전 회로가 장비를 중단시키
기 때문에 매거진의 위치는 모두 채워져야 합니다 .
(1) 노즐 교환기
(2) 예비 노즐 매거진 위치 ( 위치 2 혹은 위치 4)
(3) 노즐 매거진
(4) 컴포넌트 리젝트 빈
(5) 노즐 분리 장치 및 노즐 리젝트 빈
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
369

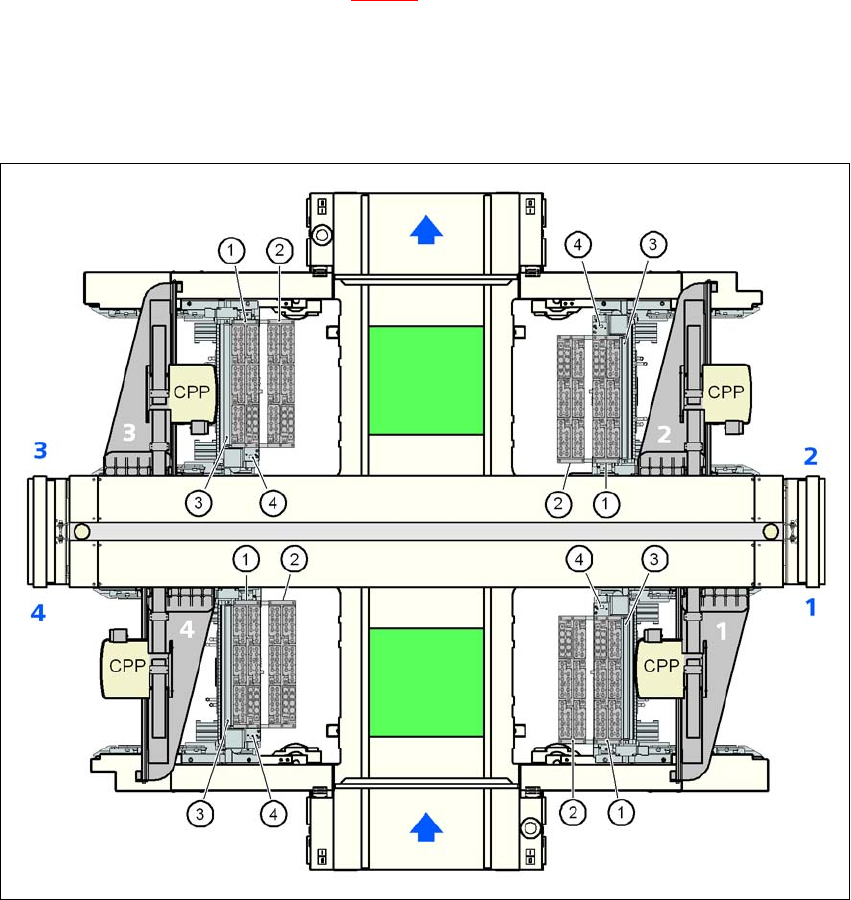

6.1.2.4 X4 실장기에 있는 SIPLACE MultiStar 헤드용 노즐 교환기의 위치
CPP 실장헤드의 위치 1, 2, 3 및 4( 그림 6.1 - 14 의 항목 1 및 항목 2) 에 노즐 교환기를 한개 혹은
두개 설치할 수 잇습니다 . 이렇게 되면 노즐 교환기가 모두 8 개가 됩니다 .
기본 구성에서 노즐 홀더 개수는 :
40 개 노즐 매거진 (20xx) = 480 개 노즐 홀더
8 개 노즐 매거진 (28xx) = 72 개 노즐 홀더
6
그림
6.1 - 14 X4
실장기에
있는
SIPLACE MultiStar
헤드용
노즐
교환기의
위치
(1) 노즐 교환기 , "1 열 "
(2) 노즐 교환기 , "2 열 "
(3) 컴포넌트 리젝트 빈
(4) 노즐 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
370

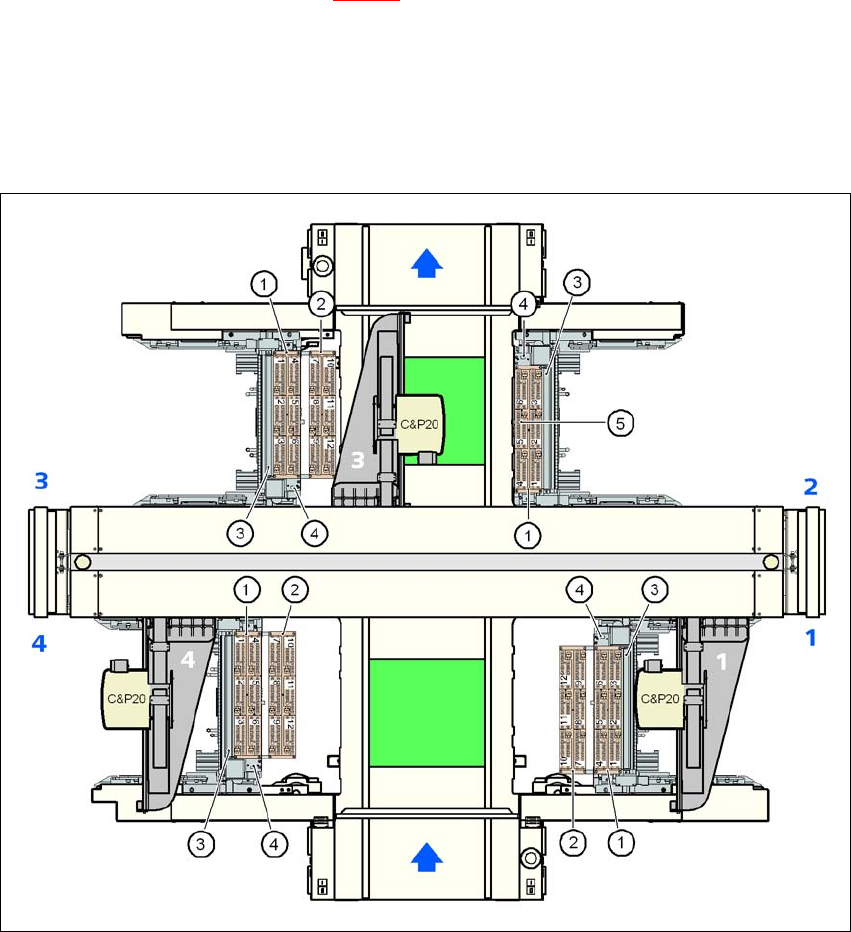

6.1.2.5 X3 실장기에 있는 SIPLACE MultiStar 헤드용 노즐 교환기의 위치
CPP 실장 헤드의 위치 1, 3 및 4( 그림 6.1 - 15 의 항목 1 및 항목 2) 에 노즐 교환기 한개 혹은 두개
를 설치 할 수 있습니다 . 위치 2 에는 노즐 교환기 한개를 설치할 수 있습니다 . 이렇게 되면 노즐
교환기가 총 7 개가 됩니다 .
기본 구성에서 노즐 홀더 개수는 :
35 개 노즐 매거진 (20xx) = 420 개 노즐 홀더
7 개 노즐 매거진 (28xx) = 63 개 노즐 홀더
6
그림
6.1 - 15 X3
실장기에
있는
SIPLACE MultiStar
헤드용
노즐
교환기의
위치
6
(1) 노즐 교환기 , "1 열 "
(2) 노즐 교환기 , "2 열 "
(3) 컴포넌트 리젝트 빈
(4) 노즐 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
