6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
370
6.1.2.5 X3 실장기에 있는 SIPLACE MultiStar 헤드용 노즐 교환기의 위치
CPP 실장 헤드의 위치 1, 3 및 4( 그림 6.1 - 15 의 항목 1 및 항목 2) 에 노즐 교환기 한개 혹은 두개
를 설치 할 수 있습니다 . 위치 2 에는 노즐 교환기 한개를 설치할 수 있습니다 . 이렇게 되면 노즐
교환기가 총 7 개가 됩니다 .
기본 구성에서 노즐 홀더 개수는 :
35 개 노즐 매거진 (20xx) = 420 개 노즐 홀더
7 개 노즐 매거진 (28xx) = 63 개 노즐 홀더
6

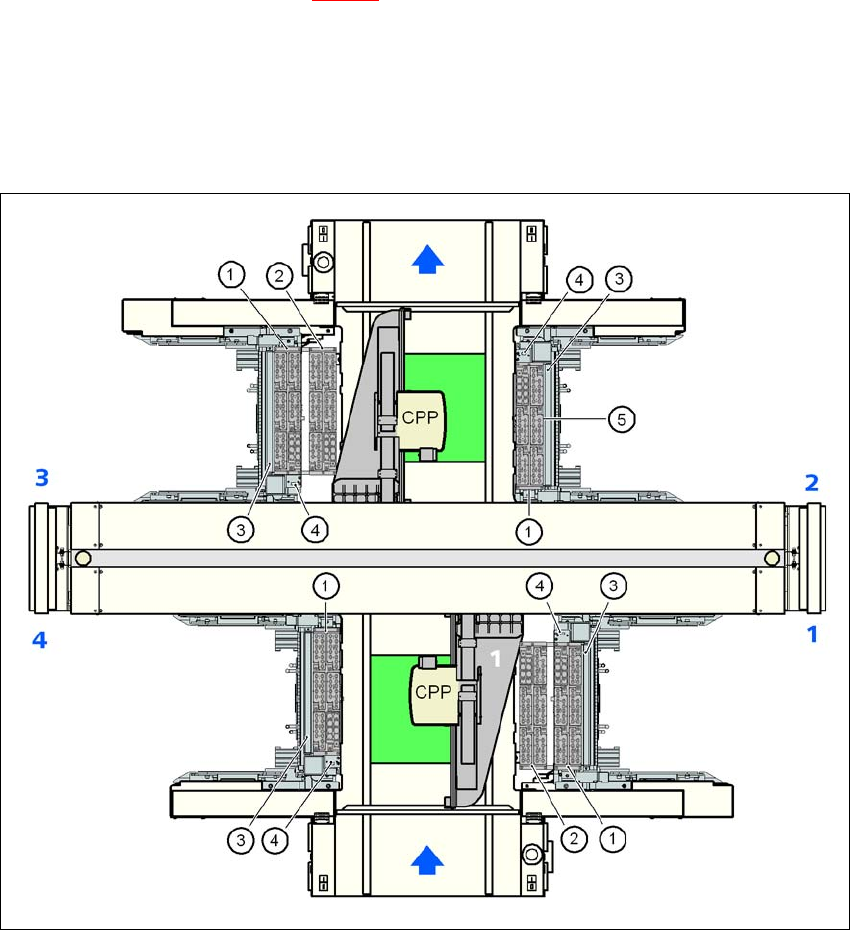

그림
6.1 - 15 X3
실장기에
있는
SIPLACE MultiStar
헤드용
노즐
교환기의
위치
6
(1) 노즐 교환기 , "1 열 "
(2) 노즐 교환기 , "2 열 "
(3) 컴포넌트 리젝트 빈
(4) 노즐 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
371
6.1.2.6 X2 실장기에 있는 SIPLACE MultiStar 헤드용 노즐 교환기의 위치
CPP 실장 헤드의 위치 1 과 3( 그림 6.1 - 16 의 항목 1 및 항목 2) 에는 노즐 교환기 한개 혹은 두개
를 설치할 수 있습니다 . 위치 2 및 위치 4 에는 노즐 교환기를 한개 설치할 수 있습니다 . 이렇게 되
면 노즐 교환기가 총 6 개가 됩니다 .
기본 구성에서 노즐 홀더 개수는 :
30 개 노즐 매거진 (20xx) = 360 개 노즐 홀더
6 개 노즐 매거진 (28xx) = 54 개 노즐 홀더
6
그림
6.1 - 16 X2
실장기에
있는
SIPLACE MultiStar
헤드용
노즐
교환기의
위치
6
(1) 노즐 교환기 , "1 열 "
(2) 노즐 교환기 , "2 열 "
(3) 컴포넌트 리젝트 빈
(4) 노즐 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
372
6.1.2.7 조립
X4I 실장기의 노즐 교환기 ( 제 368 페이지 그림 6.1 - 13) 및 X4, X3 및 X2 실장기에 있는 "1 열 " 노
즐 교환기 ( 제 369
페이지 그림 6.1 - 14, 6.1 - 15 및 6.1 - 16 로부터 ) 는 각각 컴포넌트 트롤리 도
킹 장치에 장착됩니다 . SIPLACE X4, X3 및 X2 실장기에는 두번째 노즐 교환기를 설치할 수 있습
니다 . 이 "2 열 " 노즐 교환기에는 조립 키트가 한 셋트 포함되었습니다 . 해당 키트는 분리장치와
노즐 리젝트 빈 ( 제 376
페이지 그림 6.1.2.11 절 ) 을 포함합니다 .
6
그림
6.1 - 17
노즐
교환기의
장착
위치
-
밑에서
올려다본
그림
(1) 컴포넌트 트롤리 도킹 장치 쪽을 향하고 있는 경사면
(2) PCB 컨베이어 쪽을 향하고 있는 수직면
-> 경사면이 컴포넌트 트롤리 결합 장치 쪽으로 향하도록 노즐 교환기를 조절합니다 .
경고 6
- 각 실장 헤드에 맞는 노즐 교환기만 설치합니다 . 혼합 구성 시 헤드가 충돌할 위험이 있습니
다 .
