6.1.2.7 조립
X4I 실장기의 노즐 교환기 ( 제 368 페이지 그림 6.1 - 13) 및 X4, X3 및 X2 실장기에 있는 "1 열 " 노
즐 교환기 ( 제 369
페이지 그림 6.1 - 14, 6.1 - 15 및 6.1 - 16 로부터 ) 는 각각 컴포넌트 트롤리 도
킹 장치에 장착됩니다 . SIPLACE X4, X3 및 X2 실장기에는 두번째 노즐 교환기를 설치할 수 있습
니다 . 이 "2 열 " 노즐 교환기에는 조립 키트가 한 셋트 포함되었습니다 . 해당 키트는 분리장치와
노즐 리젝트 빈 ( 제 376
페이지 그림 6.1.2.11 절 ) 을 포함합니다 .
6
그림

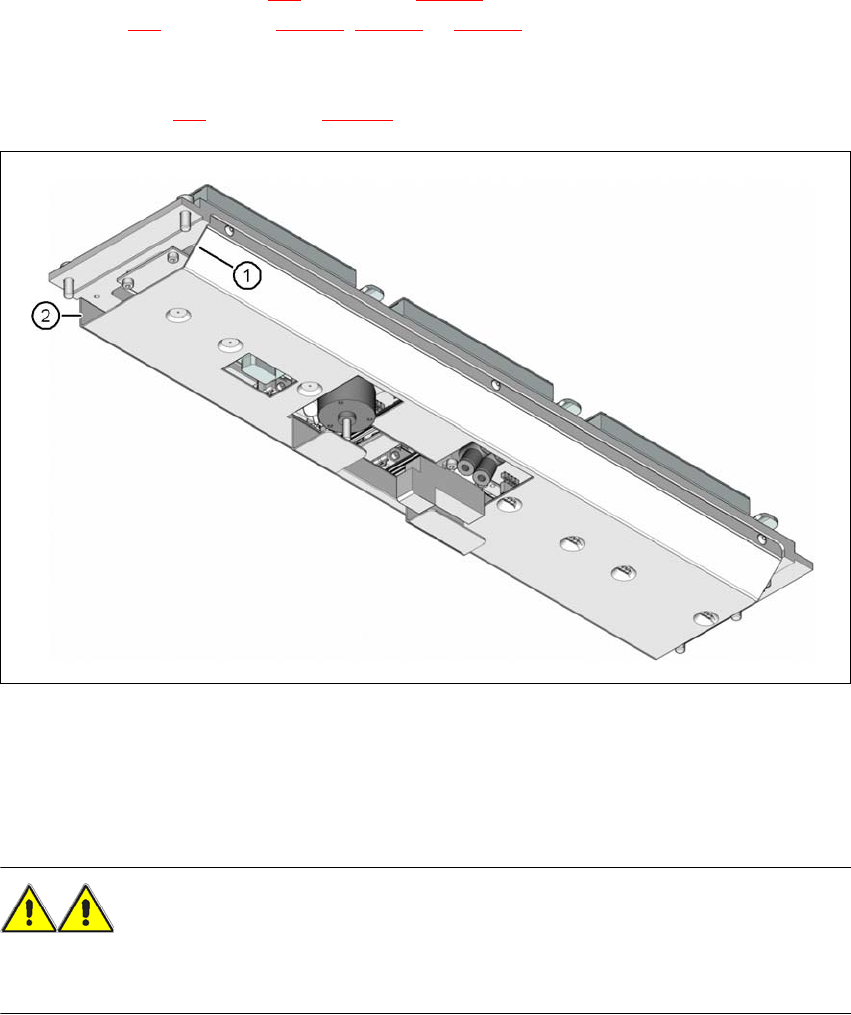

6.1 - 17
노즐
교환기의
장착
위치
-
밑에서
올려다본
그림
(1) 컴포넌트 트롤리 도킹 장치 쪽을 향하고 있는 경사면
(2) PCB 컨베이어 쪽을 향하고 있는 수직면
-> 경사면이 컴포넌트 트롤리 결합 장치 쪽으로 향하도록 노즐 교환기를 조절합니다 .
경고 6
- 각 실장 헤드에 맞는 노즐 교환기만 설치합니다 . 혼합 구성 시 헤드가 충돌할 위험이 있습니
다 .
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
373
6.1.2.8 오퍼레이션 설명
-> 어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을 붙입니
다 .
참고 6
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 . 6
-> 고정판을 열고 노즐 홀더에 노즐을 위치시킵니다 .
-> 고정판을 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의 6
매거진을 보충하기 전에 수집 & 실장 헤드 위의 모든 노즐이 자신의 매거진으로 돌아왔는지
확인합니다 . 6
참고 6
컴포넌트가 매거진 위로 떨어지지 않도록 하십시오 . 컴포넌트가 떨어진 경우 고정판의 작동
을 방해할 수 있습니다 . 그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
-> 노즐 교환기를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
6
6
6
6
6
6.1.2.9 노즐 매거진 변경
-> 레버 ( 제 374 페이지 그림 6.1 - 18 의 항목 1) 를 눌러 스냅집게 볼 ( 제 374 페이지 그림 6.1 - 18
의 항목 5) 에서 노즐 매거진을 고정 해제합니다 . 노즐 매거진을 바닥에서 들어냅니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
374
경고 6
레버가 노즐 매거진 ( 그림 6.1 - 18
의 항목 1) 위로 튀어나올 경우 헤드와 충돌할 수 있습니다 . 그
러므로 매거진에서 레버가 튀어나오지 않도록 해야 합니다 .
6
그림
6.1 - 18
노즐
매거진
변경
(1) 노즐 매거진을 올리는 레버
(2) 노즐 매거진에 끼우는 평행핀
(3) 매거진 탐지 및 안전회로 마이크로스위치를 트리거하는 스프링 핀
(4) 고정판을 움직이는 슬라이드 메커니즘 핀
(5) 스냅집게 볼
(6) 매거진 슬롯에 끼우는 평행 핀
(7) " 매거진 잠금 " 위치에 있는 고정판
