사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.1 노즐 교환기 375 참고 6 - 고정판을 " 매거진 잠금 " 위치로 이동시킵 니다 . - 끼우기전에 노즐 매거진을 조정 하여 센터링 핀 ( 제 374 페이지 그림 6.1 - 18 의 항목 2 및 항 목 6) 이 센터링 구멍 및 슬롯으로 들어가…
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
374
경고 6
레버가 노즐 매거진 ( 그림 6.1 - 18
의 항목 1) 위로 튀어나올 경우 헤드와 충돌할 수 있습니다 . 그
러므로 매거진에서 레버가 튀어나오지 않도록 해야 합니다 .
6
그림
6.1 - 18
노즐
매거진
변경
(1) 노즐 매거진을 올리는 레버
(2) 노즐 매거진에 끼우는 평행핀
(3) 매거진 탐지 및 안전회로 마이크로스위치를 트리거하는 스프링 핀
(4) 고정판을 움직이는 슬라이드 메커니즘 핀
(5) 스냅집게 볼
(6) 매거진 슬롯에 끼우는 평행 핀
(7) " 매거진 잠금 " 위치에 있는 고정판
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
375
참고 6
- 고정판을 " 매거진 잠금 " 위치로 이동시킵니다 .
- 끼우기전에 노즐 매거진을 조정하여 센터링 핀 ( 제 374
페이지 그림 6.1 - 18 의 항목 2 및 항
목 6) 이 센터링 구멍 및 슬롯으로 들어가도록 합니다 .
-> 노즐 매거진을 스냅집게 볼 ( 제 374
페이지 그림 6.1 - 18 의 항목 5) 위에 올려놓습니다 .
-> 스냅집게 볼이 모든 스냅집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
6
6
6
6
6
6.1.2.10 위치탐지
노즐 교환기의 각 노즐 매거진에는 피듀셜이 두개 있습니다 : 하나는 위치를 파악하는데 사용되고
다른 하나는 각도를 파악하는데 사용됩니다 .
6
그림
6.1 - 19
노즐
매거진
-
위치
및
각도를
파악하는
피듀셜

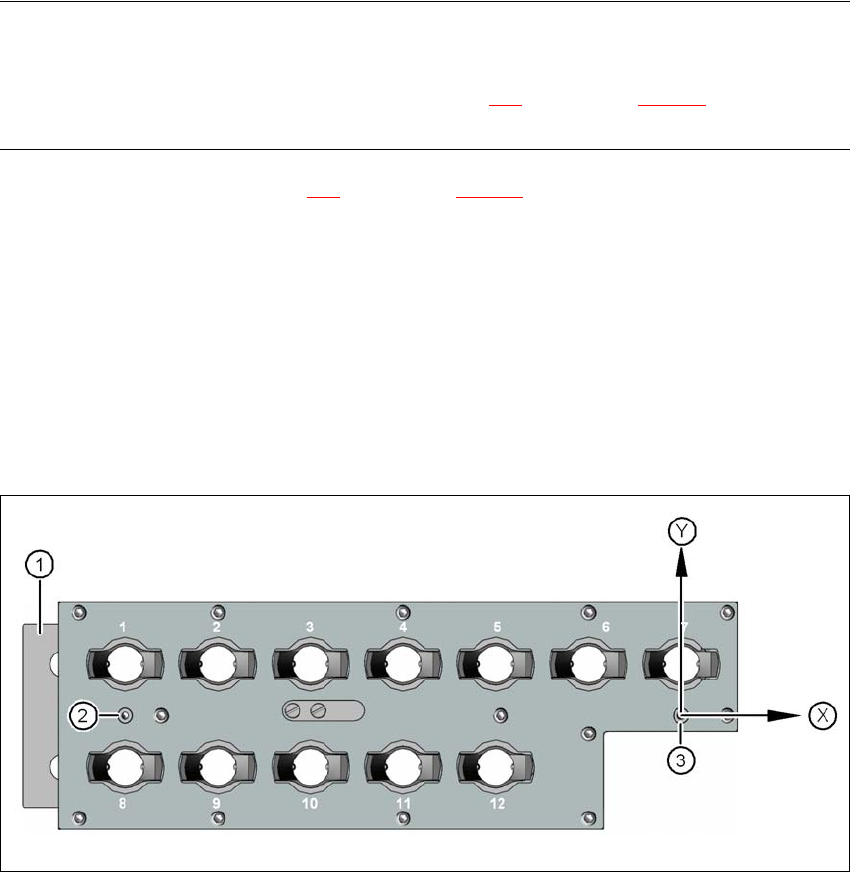

(1) " 매거진 열림 " 위치에 있는 고정판
(2) 각도를 파악하기 위한 피듀셜
(3) 위치를 파악하기 위한 피듀셜
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
376
6.1.2.11 SIPLACE MultiStar 및 SpeedStar 실장헤드 "2 행 " 노즐 교환기
품목 번호 00119742-xx 노즐 교환기 2, X 시리즈 , CPP
"2 열 " 노즐 교환기는 다음 위치에 설치할 수 있습니다 .
X4 실장기 : 위치 1, 2, 3 및 4 ( 제 369
페이지 그림 6.1 - 14)
X3 실장기 : 위치 1, 3 및 4 ( 제 370
페이지 그림 6.1 - 15 )
X2 실장기 : 위치 1 및 위치 3 ( 제 371
페이지 그림 6.1 - 16)
개장 패키지에는 조립 키트 한 셋트를 포함합니다 .
6

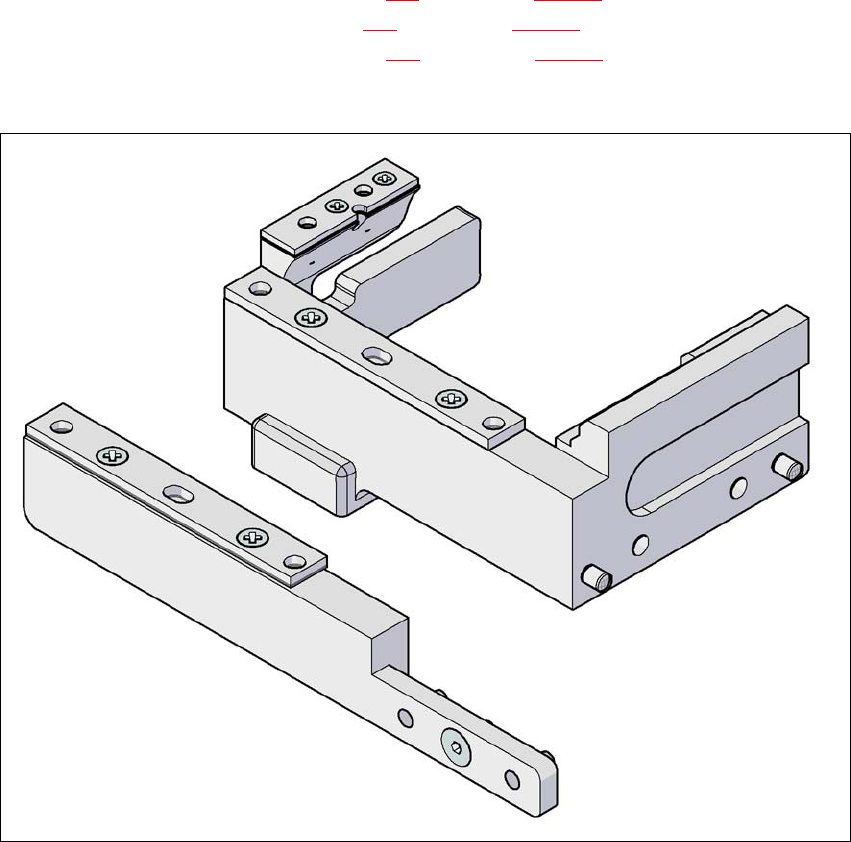

그림
6.1 - 20 "2
행
"
노즐
교환기의
조립
키트
6
6
