사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.1 노즐 교환기 381 6.1.3.6 조립 노즐 교환기는 컴포넌트 트롤리 도킹 장치에 고정됩니다 . 6 그림 6.1 - 25 조립 위치 (1) 마킹 구멍 (2) 오퍼레이터 측 (3) PCB 컨베이어를 향한 화살표 6 -> 오퍼레이터 측에서 볼 때 마킹 구멍 …
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
380
6.1.3.5 X2 실장기에 있는 TwinStar 헤드용 노즐 교환기의 위치
TwinStar 실장헤드에 있어서 노즐 교환기를 위치 1 에서 위치 4 까지 설치할 수 있습니다 .
위치 1 및 위치 3 의 노즐 교환기 1 ( 그림 6.1 - 24
의 항목 1)： 매개 노즐 교환기에 12 개 노즐 매거
진위치 2 및 위치 4 의 노즐 교환기 2 ( 그림 6.1 - 24
의 항목 5)： 매개 노즐 교환기 10 개 노즐 매거
진이렇게 되면 4 개 노즐 교환기에 총 44 개 노즐 매거진과 88 개 노즐 홀더를 장착할 수 있습니다 .
6

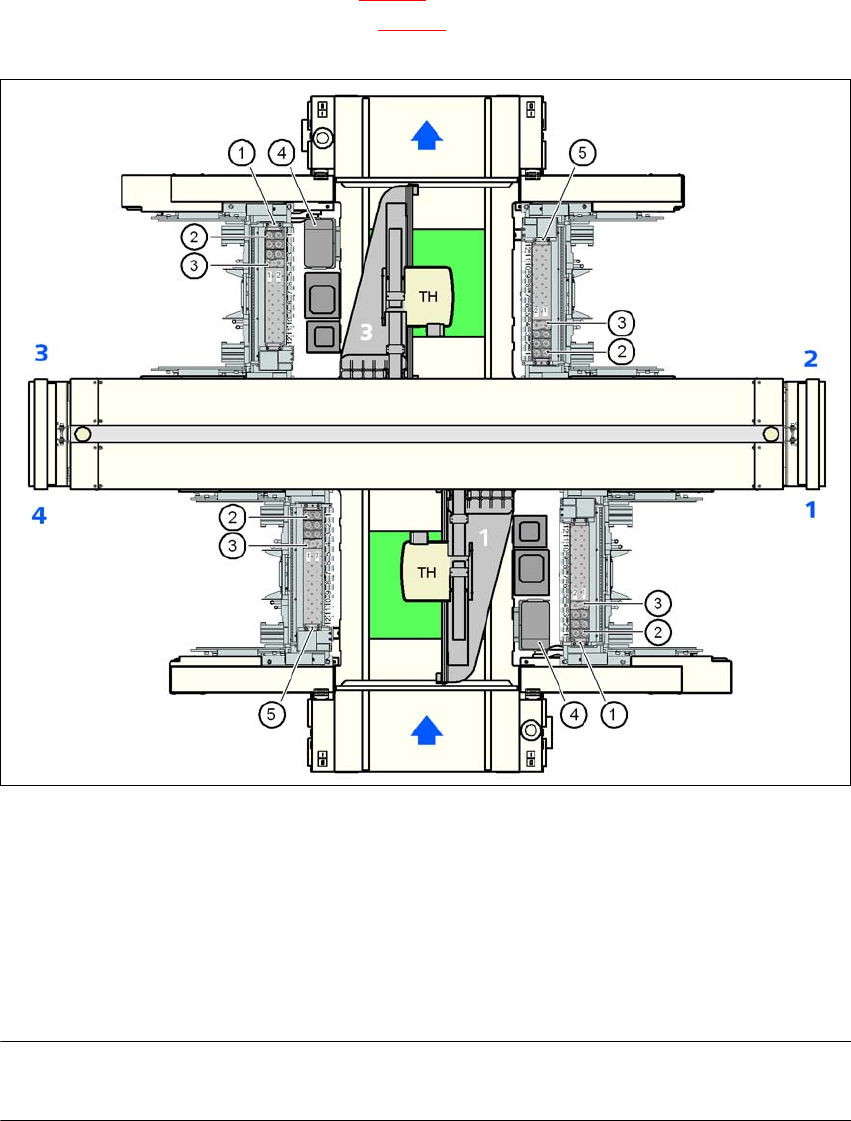

그림
6.1 - 24 X2
실장기에
있는
TwinStar
헤드용
노즐
교환기의
위치
(1) 노즐 교환기 1(TH)
(2) 표준 노즐 매거진
(3) 전용 노즐 혹은 그리퍼용 매거진
(4) 컴포넌트 리젝트 빈
(5) 노즐 교환기 2(TH)
참고 6
이 위치에 MTC 를 설치할 경우 위치 4 에는 노즐 교환기를 설정할 수 없습니다 .
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
381
6.1.3.6 조립
노즐 교환기는 컴포넌트 트롤리 도킹 장치에 고정됩니다 .
6

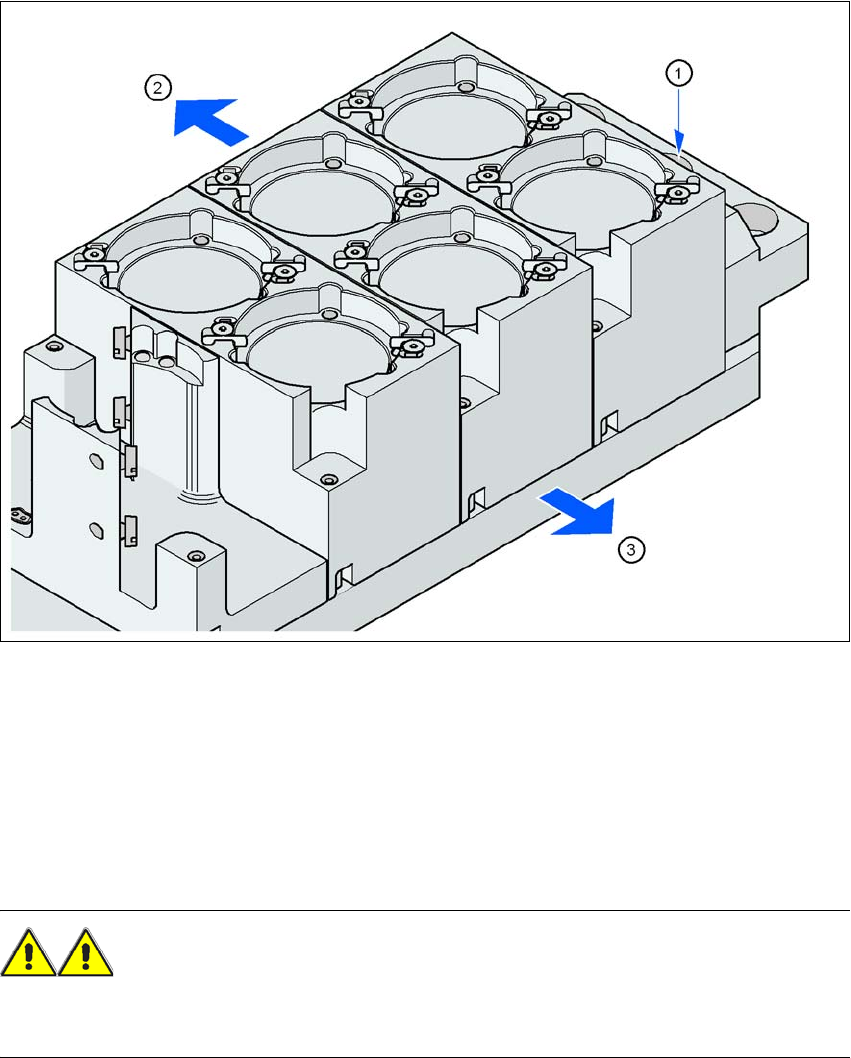

그림
6.1 - 25
조립
위치
(1) 마킹 구멍
(2) 오퍼레이터 측
(3) PCB 컨베이어를 향한 화살표
6
-> 오퍼레이터 측에서 볼 때 마킹 구멍 (1) 이 좌측에 보이도록 노즐 교환기를 배치합니다 .
경고 6
실장헤드에는 관련된 노즐 교환기만 설치할 수 있습니다 . 혼합 구성 시 헤드가 충돌할 위험이 있
습니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
382
6.1.3.7 실장 영역에 갠트리 두개를 구비한 TwinStar 헤드용 노즐 교환기와 도킹된 MTC
품목 번호 00119747-xx 노즐 교환기 , TwinStar, X 시리즈 (MTC 설치 )
표준 TwinStar 헤드용 노즐 교환기는 실장 영역에 갠트리 두개를 구비한 TwinStar 실장 헤드 및
MTC 와 함께 사용할 수 없습니다 . 함께 사용하면 다음 위치에 영향을 미칩니다 .
-X4：위치 2 및 4
-X3：위치 4
이런 경우에는 노즐 교환기 한개를 선정하여 실장 영역에 갠트리 두개를 구비한 TwinStar 실장 헤
드 및 도킹된 MTC 에 사용할
수 있습니다 .
참고 6
노즐 교환기 옵션을 사용할 경우 컴포넌트 최대 치수는 85 x 85 mm² 혹은 125 x 10mm² 입니다 .
6

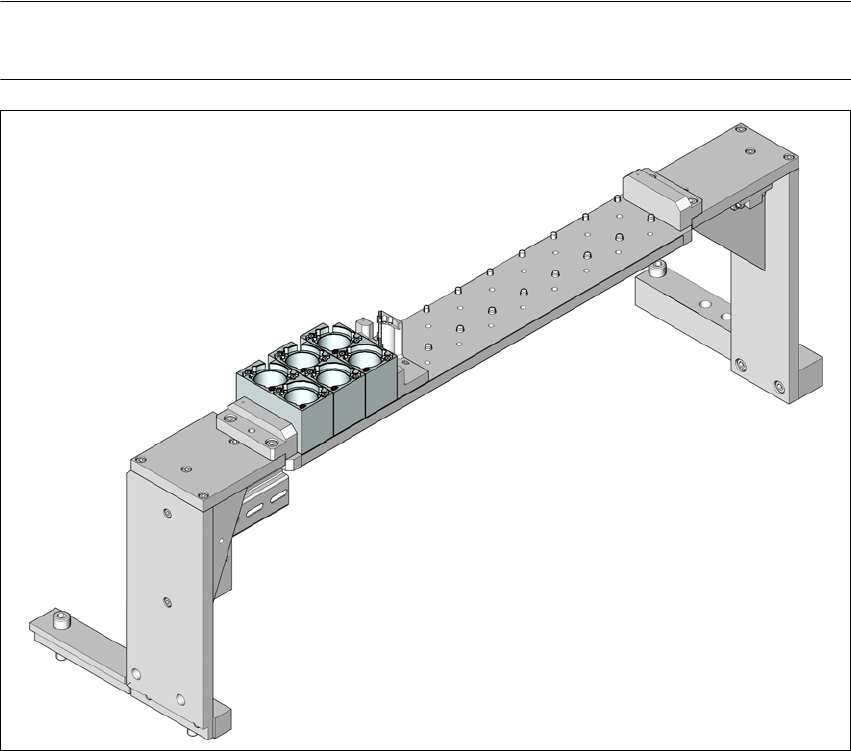

그림
6.1 - 26
실장
영역에
두개
갠트리를
구비한
TwinStar
헤드용
노즐
교환기와
도킹된
MTC
