6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
382
6.1.3.7 실장 영역에 갠트리 두개를 구비한 TwinStar 헤드용 노즐 교환기와 도킹된 MTC
품목 번호 00119747-xx 노즐 교환기 , TwinStar, X 시리즈 (MTC 설치 )
표준 TwinStar 헤드용 노즐 교환기는 실장 영역에 갠트리 두개를 구비한 TwinStar 실장 헤드 및
MTC 와 함께 사용할 수 없습니다 . 함께 사용하면 다음 위치에 영향을 미칩니다 .
-X4：위치 2 및 4
-X3：위치 4
이런 경우에는 노즐 교환기 한개를 선정하여 실장 영역에 갠트리 두개를 구비한 TwinStar 실장 헤
드 및 도킹된 MTC 에 사용할
수 있습니다 .
참고 6
노즐 교환기 옵션을 사용할 경우 컴포넌트 최대 치수는 85 x 85 mm² 혹은 125 x 10mm² 입니다 .
6
그림
6.1 - 26
실장
영역에
두개
갠트리를
구비한
TwinStar
헤드용
노즐
교환기와
도킹된
MTC
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.1 노즐 교환기
383
6.1.3.8 TwinStar 실장 헤드의 노즐 교환기 2
품목 번호 00119717-xx 노즐 교환기 2, TwinStar 실장 헤드
해당 노즐 교환기는 노즐 매거진을 최대 10 개까지 장착가능합니다 . 기타 모든 기술 데이타는 모
두 첫번째 노즐 교환기와 동일합니다 .
6.1.3.9 SIPLACE TwinStar 실장 헤드의 컴포넌트 리젝트 빈
SIPLACE TwinStar 실장 헤드에 컴포넌트 리젝트 빈을 한개 설치할 수 있습니다 . 해당 리젝트 빈
은 정밀 간격 비전 모듈에 인접해 있습니다 ( 그림 379
페이지 그림 6.1 - 23 및 제 380 페이지 그림
6.1 - 24
의 항목 4).
6

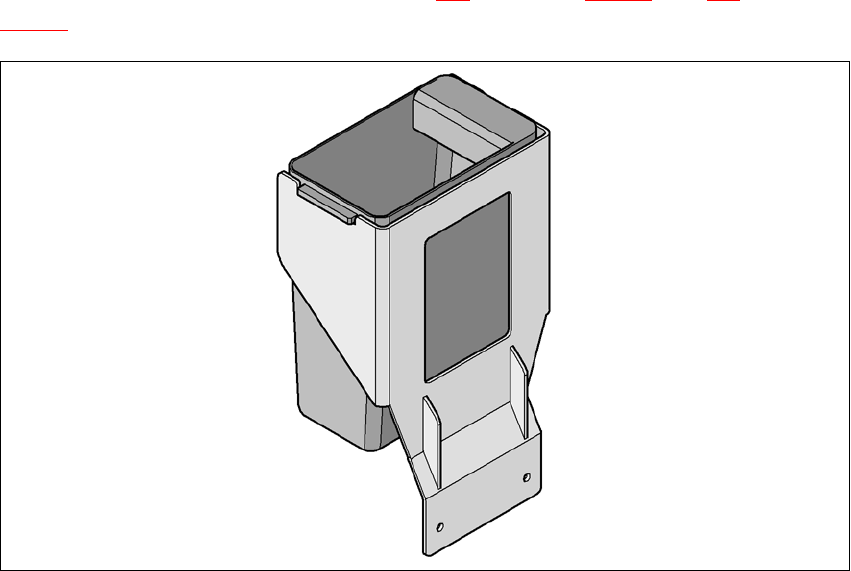

그림
6.1 - 27 SIPLACE TwinStar
실장헤드의
컴포넌트
리젝트
빈
6.1.3.10 그리퍼 및 전용 노즐
SIPLACE 실장기는 천공 기술을 통해 컴포넌트와 특이 형태 컴포넌트 (OSC) 및 표준 SMT 컴포넌
트를 실장할 수 있습니다 . SEAS 는 대응되는 전용 노즐 및 그리퍼를 지속적으로 연구 개발하고 있
습니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
384
모든 실장 헤드는 다 전용 노즐을 사용할 수 있어 컴포넌트 실장 시 가장 빠른 속도 , 가장 높은 정
밀도 및 유연성을 확보합니다 . 자동 노즐 교환기를 사용하면 노즐 교환시 셋업에 소요되는 시간을
단축시킬 수 있습니다 .
SEAS 는 실장 헤드 수집 & 실장에 사용되는 기계 그리퍼를 제공 할 수 있습니다 . 컴포넌트 표면이
노즐로 흡입하는데
적합하지 않을 경우 기계 그리퍼를 사용해 흡입 및 실장할 수 있습니다 . 그리
퍼는 두가지가 있으며 기능도 두개 그룹으로 나뉩니다 :
- 바깥 가장자리에서 컴포넌트를 잡는 그리퍼
- 안쪽 가장자리에서 컴포넌트를 잡는 그리퍼
전용 노즐 및 그리퍼에 관한 상세한 자료는 SEAS 에서 얻을 수 있습니다 . 전용 노즐 매거진 및 그
리퍼를 사용해 컴포넌트를 실장하는데 관한 상세한 자료는
SEAS 에 연락하여 얻을 수 있습니다 .
