사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션 385 6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션 품목 번호 001 16933-xx SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션 6.2.1 설명 도킹 스테이션은 셋업영역…
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.1 노즐 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
384
모든 실장 헤드는 다 전용 노즐을 사용할 수 있어 컴포넌트 실장 시 가장 빠른 속도 , 가장 높은 정
밀도 및 유연성을 확보합니다 . 자동 노즐 교환기를 사용하면 노즐 교환시 셋업에 소요되는 시간을
단축시킬 수 있습니다 .
SEAS 는 실장 헤드 수집 & 실장에 사용되는 기계 그리퍼를 제공 할 수 있습니다 . 컴포넌트 표면이
노즐로 흡입하는데
적합하지 않을 경우 기계 그리퍼를 사용해 흡입 및 실장할 수 있습니다 . 그리
퍼는 두가지가 있으며 기능도 두개 그룹으로 나뉩니다 :
- 바깥 가장자리에서 컴포넌트를 잡는 그리퍼
- 안쪽 가장자리에서 컴포넌트를 잡는 그리퍼
전용 노즐 및 그리퍼에 관한 상세한 자료는 SEAS 에서 얻을 수 있습니다 . 전용 노즐 매거진 및 그
리퍼를 사용해 컴포넌트를 실장하는데 관한 상세한 자료는
SEAS 에 연락하여 얻을 수 있습니다 .
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션
385
6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션
품목 번호 00116933-xx SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션
6.2.1 설명
도킹 스테이션은 셋업영역의 추가 컴포넌트입니다 . 도킹 스테이션은 셋업 영역과 SIPLACE X 시
리즈 컴포넌트 트롤리를 연결시킵니다 . 도킹 스테이션 , 컴포넌트 트롤리는 피더 모듈과 함께 셋
업할 수 있으며 기능 테스트 및 점검도 외부에서 완성할 수 있습니다 .
6
그림
6.2 - 1
도킹
스테이션
, SIPLACE X
시리즈

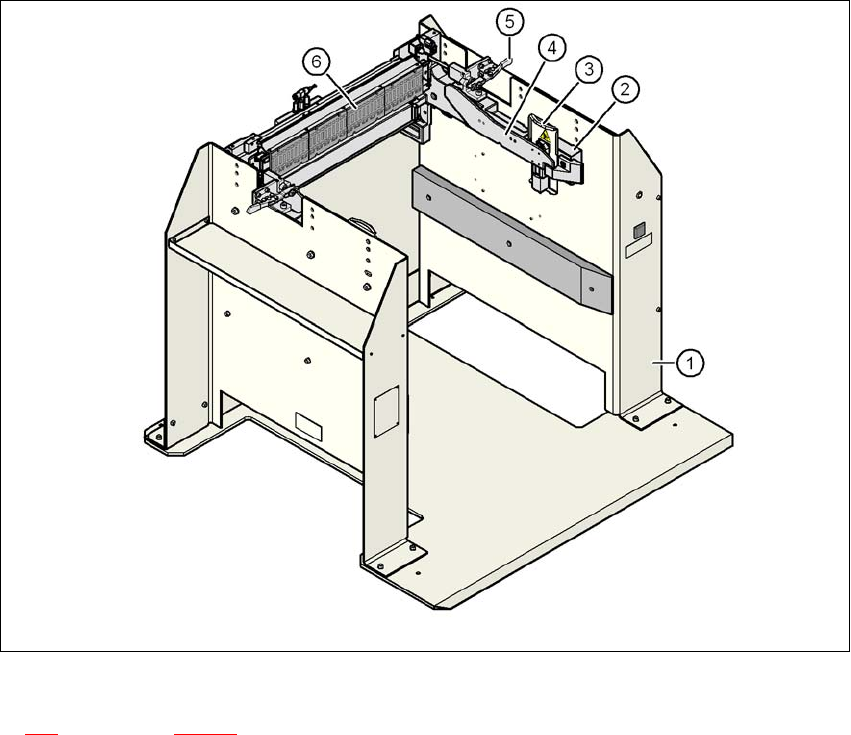

제 385 페이지 그림 6.2 - 1 도시
(1) 도킹 스테이션
(2) 컴포넌트 트롤리 도킹 장치 , X 시리즈
(3) W204 경고라벨이 부착된 가드 플레이트
(4) 컴포넌트 테이블에서 가이드 및 도킹에 사용되는 레일
(5) 컴포넌트 트롤리를 잠그는데 사용하는 수평 조임 스패너
(6) EDIF( 에너지 및 데이타 인터페이스 )
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
386
도킹 스테이션의 기본 임무는 다음과 같습니다 .
- 컴포넌트 트롤리와 X 피더 모듈에 전원을 공급합니다 .
- 컴포넌트 트롤리와 X 피더 모듈에 압축공기를 공급합니다 .
- 셋업영역의 PC 와 피더 모듈사이의 통신을 위한 인프라를 제공합니다 .
오퍼레이터는 도킹 스테이션을 사용하여 외부에서 X 피더 모듈에 대한 기능 테스트 및 생산환경
셋업을 점검합니다 . 각각 네 개의 도킹 스테이션으로 구성된 두 행은 초기
셋업 PC 의 CAN 버스
를 통해 연결됩니다 . 각 결합 스테이션마다 별도로 전원 및 압축 공기에 연결됩니다 .
도킹 스테이션의 컴포넌트 트롤리 도킹 장치 ( 제 385
페이지 그림 6.2 - 1 의 항목 2) 는 원하는 PCB
컨베이어 높이에 맞게 조절할 수 있습니다 . 초기 셋업의 경우 컴포넌트 트롤리를 도킹 스테이션 (
제 385
페이지 그림 6.2 - 1 의 항목 1) 으로 밀어넣습니다 . 컴포넌트 트롤리는 컴포넌트 트롤리의
측면에 장착되어 있는 롤러 베어링을 이용하여 도킹 장치의 레일 위를 이동하여 에너지 및 데이터
인터페이스와 연결됩니다 . 컴포넌트 테이블은 컴포넌트 트롤리 도킹 스테이션의 EDIF( 제 385
페
이지 그림 6.2 - 1
의 항목 5) 를 기준으로 피더 모듈의 EDIF 를 통해 광학적으로 위치가 정해지며
두 개의 수평 텐셔너로 해당 위치에 잠깁니다 . 도킹 스테이션으로 밀어넣으면 가드 플레이트 ( 그
제 385
페이지 림 6.2 - 1 의 항목 3) 를 통해 사람들이 컴포넌트 트롤리에 있는 카스토르에 접근하
는 것을 방지할 수 있습니다 .
6
제 387 페이지 그림 6.2 - 2 도시
(1) 압축공기 연결
(2) CAN 버스 연결
(3) 전원 연결
