6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리 즈 6.3 매트릭스 트레이 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 402 (4) 트레이 공급기 2, 와플팩 트레이 캐리어 ( 최고 40 개 JEDEC 트레이 ) 를 최고 40 개까 지 수용 가능합니다 . (5) 매트릭스 트레이 교환기 높이를 조절하는 손잡이가 굽은 크랭크 포인트 6.3.5 X4 실장기 …
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.3 매트릭스 트레이 교환기
401
6.3.4.2 제어 장치
6
그림

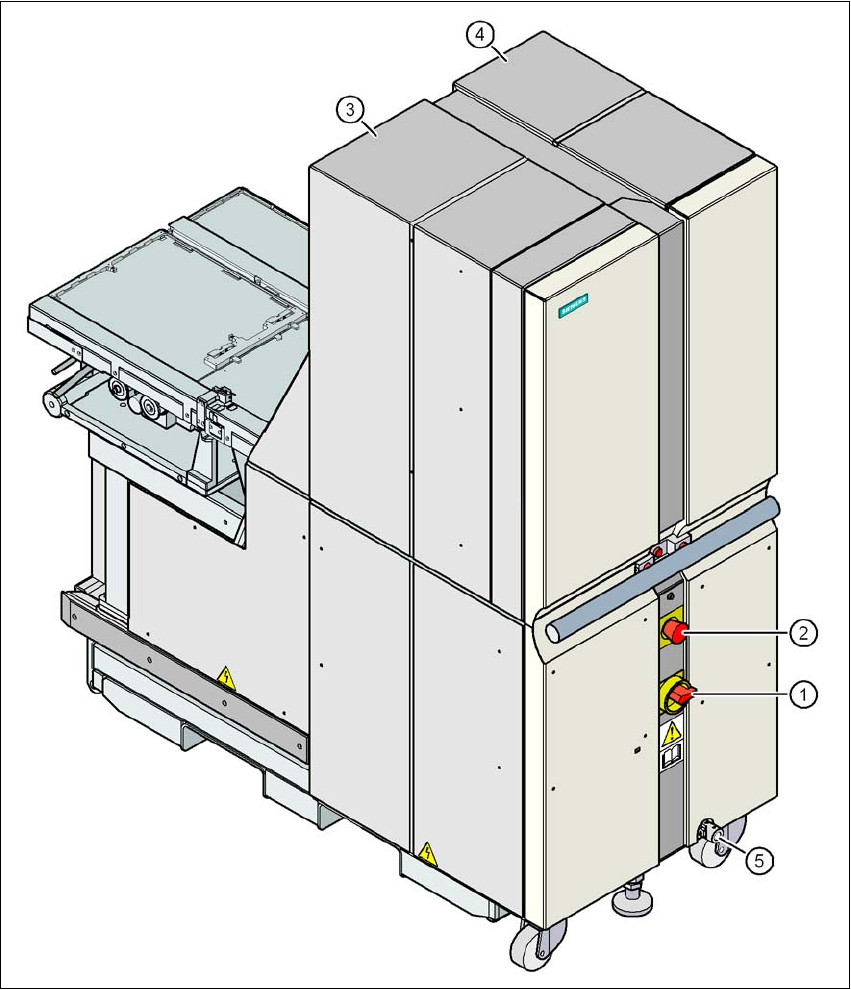

6.3 - 2
매트릭스
트레이
교환기
,
후면도
(1) 메인 전원 스위치
(2) 비상 정지 버튼
(3) 트레이 공급기 1, 와플팩 트레이 캐리어 ( 최고 60 개 JEDEC 트레이 ) 를 최고 30 개 까지 수용
가능합니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.3 매트릭스 트레이 교환기 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
402
(4) 트레이 공급기 2, 와플팩 트레이 캐리어 ( 최고 40 개 JEDEC 트레이 ) 를 최고 40 개까지 수용
가능합니다 .
(5) 매트릭스 트레이 교환기 높이를 조절하는 손잡이가 굽은 크랭크 포인트
6.3.5 X4 실장기 치수 (MTC 포함 )
그림

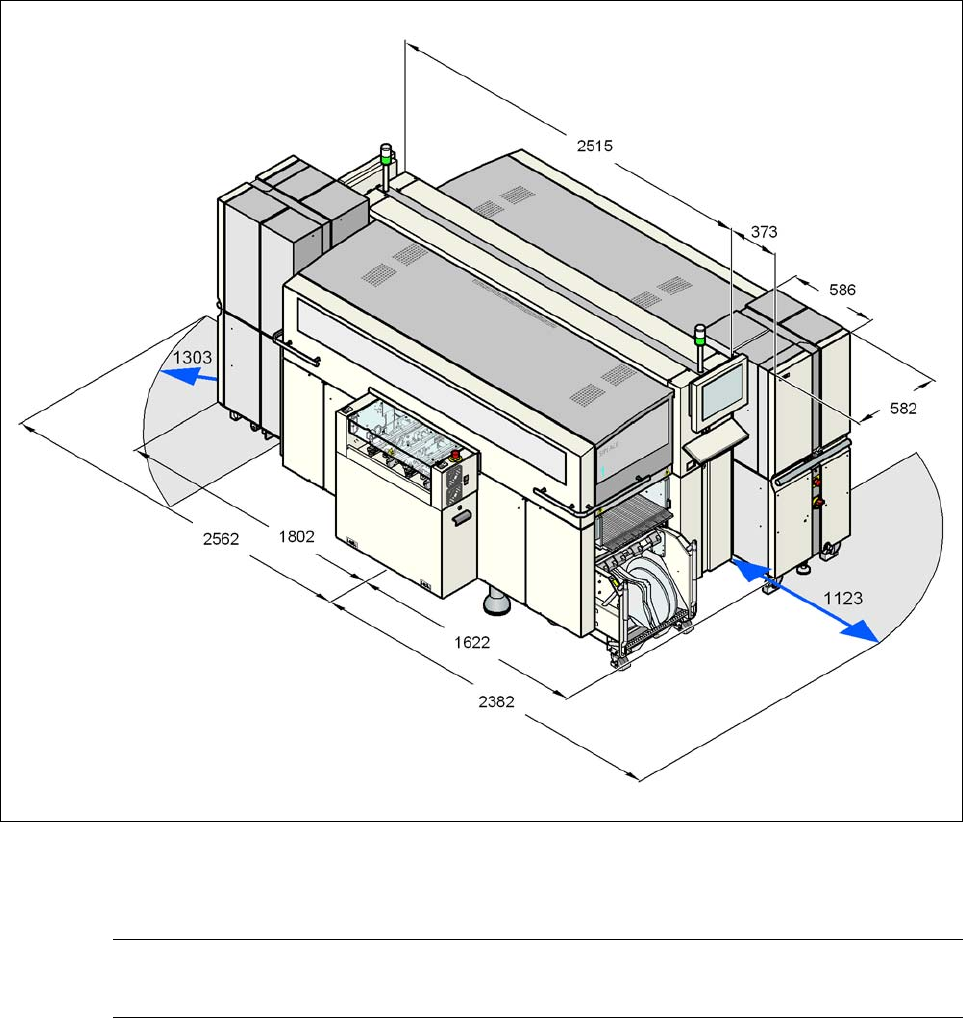

6.3 - 3
매트릭스
트레이
교환기를
포함한
X4
실장기
치수
(mm)
참고 6
매트릭스 트레이 교환기는 컴포넌트 트롤리의 위치 2 및 위치 4 에 도킹할 수 있습니다 .
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.3 매트릭스 트레이 교환기
403
6.3.6 X3 실장기 치수 (MTC 포함 )
6
6
6
6

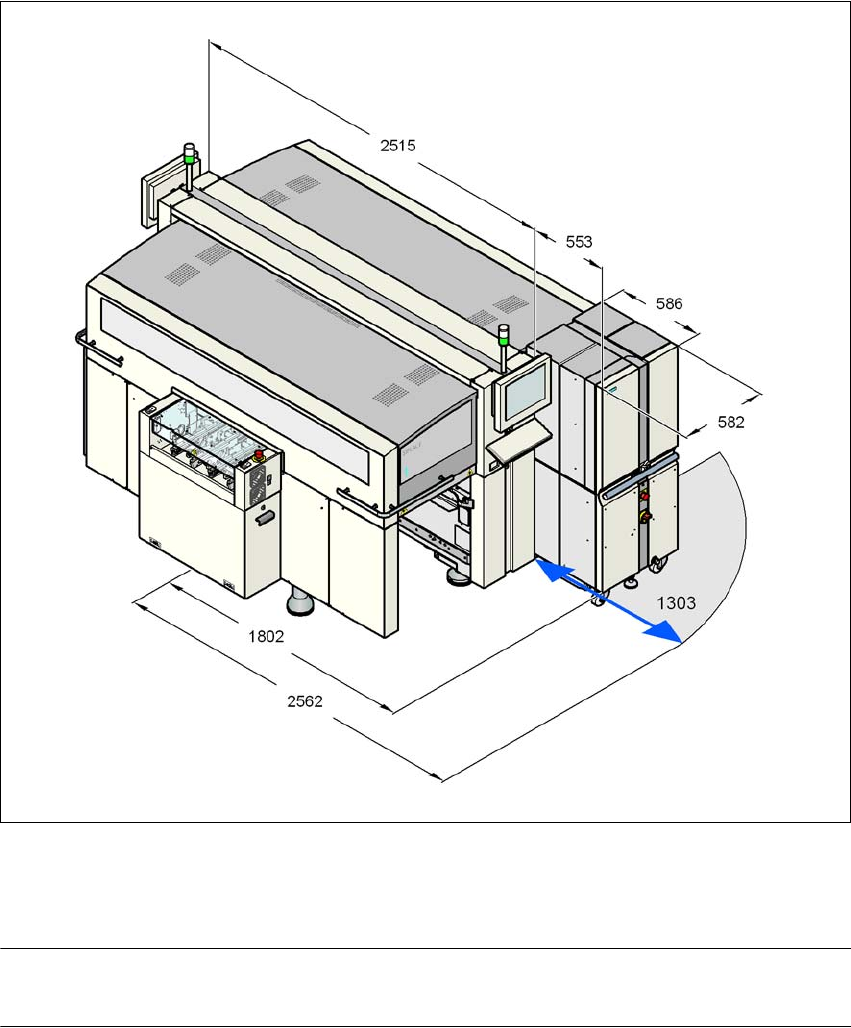

그림
6.3 - 4
매트릭스
트레이
교환기를
포함한
X3
실장기
치수
(mm)
참고 6
매트릭스 트레이 교환기는 컴포넌트 트롤리의 위치 2 및 위치 4 에 도킹할 수 있습니다 .
