사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.9 3D 공면성 센서 415 6.9.3 내용 3D 코플레네리티 센서는 점 모양 의 레이저등 소스와 더 이상 작동치 않게 된다 . 이제 레 이저등 선을 요하게 된다 . 측정 과정은 삼각 측량의 원칙을 기준으로 하게 된다 . 이는 구 성품 연결의 2 차원 정렬 (BG…
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.9 3D 공면성 센서 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
414
6.9.2 경고 라벨 W216 의 기기 확인하기
경고 6
–
3D 코플레네리티 센서가 장착될 때 기기는 레이저급 2 로 분류되어야 한다 .
–
경고표 W216 “ 레이저급 2,” 항목번호 03010316-xx 의 기기를 찾아낸다 .
–

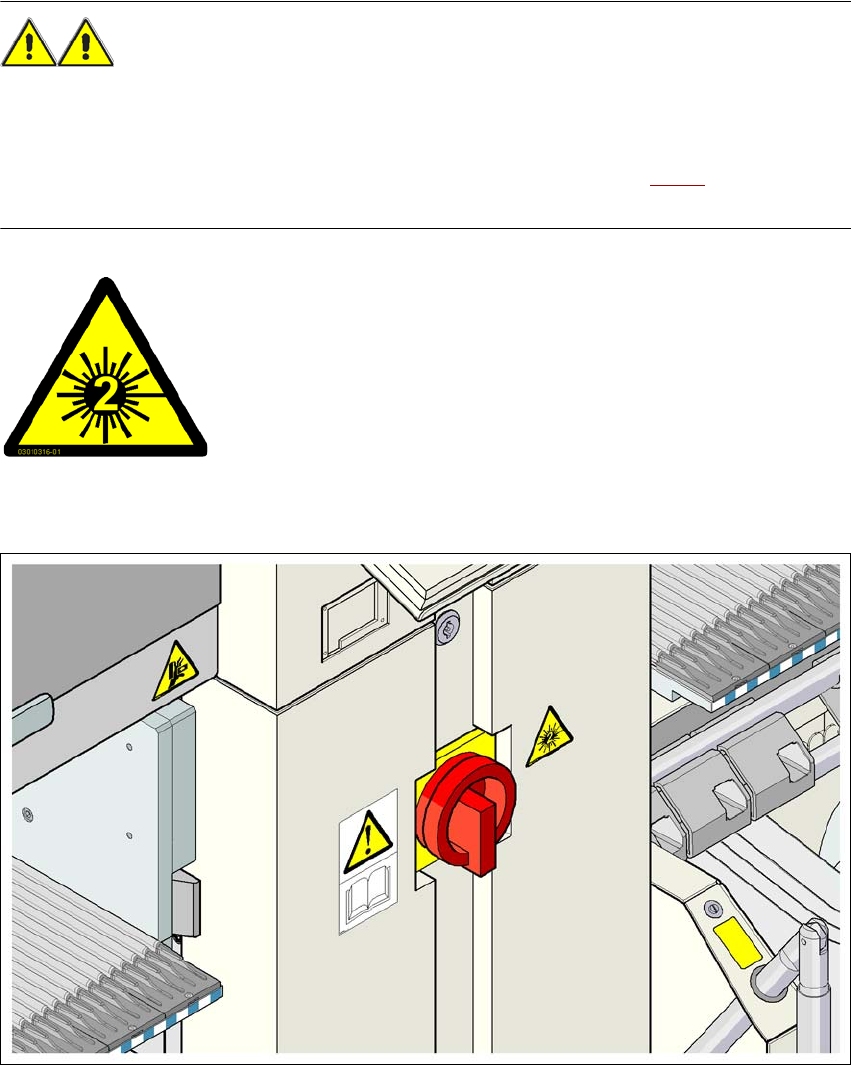

경고표 W216 을 주요 전원 스위치 옆에 커버에 부착한다 ( 그림 6.9 - 2 의 항목 W216
참조 )
6
전원스위치 ,항목번호 03010316‐01옆의커버의경고표W216“ 레이저급2”( 기기당수 :
1)
6
그림 6.9 - 2 전원
스위치
옆의
경고표
W216
6
6
6
6
레이저 방사 !
빔을 들여다보지 마십시오 .
레이저 등급 2
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.9 3D 공면성 센서
415
6.9.3 내용
3D 코플레네리티 센서는 점 모양의 레이저등 소스와 더 이상 작동치 않게 된다 . 이제 레
이저등 선을 요하게 된다 . 측정 과정은 삼각 측량의 원칙을 기준으로 하게 된다 . 이는 구
성품 연결의 2 차원 정렬 (BGA, QFP) 을 위해 높이 프로필을 생성하고 분석하는 것을 가
능하게 한다 . 분석은 구성품 주요부나 볼의 코플레네리티 ( 배치면 ) 과 코리니어리티 ( 배
치선 ) 의
결과를 반환한다 . 3D 코플레네리티 센서는SIPLACEX2,X3,X4 배치기기상에설
치될수있다
6

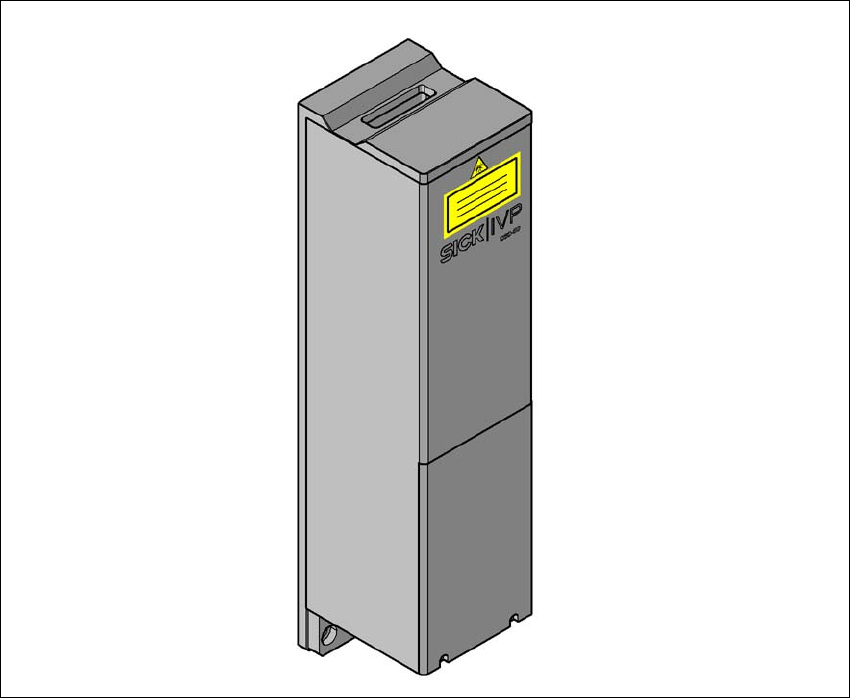

그림
6.9 - 3 3D
공면성
센서
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.9 3D 공면성 센서 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
416
6.9.4 기술 데이타
6
6.9.5 제한
– 표면이 산화되거나 윤이 날 경우 주요부나 볼 감지가 악화될 수 있다
– 다음 구성품은 측정될 수 없다 : PLCC, SOJ, 소켓 , 칩 , 노출된 다이 , Moulded, Melf,
ECV, DPack, CCGA, 선정판 , 하면에 연결부만을 둔 구성품
컴포넌트
QFP, SO, BGA, gull-wing, plug
정확성
a
± 15 μm (3σ), ± 20 μm (4σ)
최대 컴포넌트 치수 50 x 50 mm²
최대 컴포넌트높이 17 mm
패키지폼 BGA
최소 볼 지름
최소 볼 피치
최소
볼의총
400 μm
800 μm
6
패키지폼 Gullwing
최소 리드 폭
b
최소 볼 피치
최소
볼의총
300 μm
500 μm
5
최대플러그크기 120 x 20 mm²
플러그 (Gullwing)
최소 리드 폭
b
최소 볼 피치
최소
볼의총
300 μm
500 μm
5
실장헤드유형 트윈헤드 (TH) 혹은고압력 실장 헤드 (HFH)
레이저보호급
3D 공면성센서
실장기
3B
2
a) 볼 / 주요부당
b) 보다작은주요부넓이의형태일경우근처제품관리자에연락하십시요
