2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리 즈 2.1 안전 지침 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 42 -> 자기 트랙을 다룰 때는 항상 적합한 작업 용구 및 보호복 ( 예 : 안전장갑 및 안전화 등 ) 을 착 용하십시오 . -> 적절한 교육을 받은 ASM Assembly Syst ems GmbH & Co. KG 엔지니어만 자기…
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.1 안전 지침
41
그림
2.1 - 1
선형
드라이브용
영구
자석의
위치
(1) X 선형 모터의 영구 자석
(2) Y 축 선형 모터용 영구 자석
2
2
영구 자석에서 작업 시 다음 사항을 참고하십시오 .
-> 능동 이식장치 ( 심장 박동기 등 ) 또는 기타 강자성 보철물을 사용하는 사람들이 이러한 장치
에서 작업하거나 그 근처에 접근하는 것은 명백히 금지됩니다 . 항상 선형 모터로부터 안전 거
리를 유지하십시오 .
-> 인력의 강력한 자기력은 자기 트랙의 바로 가까이에 있거나 주요 부품 이동 시 각별한 주의가
필요함을 의미합니다
. 강철 또는 철로 된 무겁거나 넓은 물체를 자기 트랙 가까이에 이동하지
마십시오 . 인력의 자기력은 보이지 않으므로 자기 트랙 근처에서의 영향은 일반적으로 과소
평가되어 있습니다 . 자기 인력은 갑작스럽게 발생되며 자기 트랙과 비슷한 크기의 강자성 물
체 ( 강철 또는 철제품 ) 의 가까이에서 수천 뉴톤에 이를 수 있습니다 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.1 안전 지침 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
42
-> 자기 트랙을 다룰 때는 항상 적합한 작업 용구 및 보호복 ( 예 : 안전장갑 및 안전화 등 ) 을 착
용하십시오 .
-> 적절한 교육을 받은 ASM Assembly Systems GmbH & Co. KG 엔지니어만 자기 트랙 교체 시
조립 작업 및 기타 작업을 수행할 수 있습니다 .
-> 항상 고체의 비자성체 ( 예 : 알루미늄 ) 및 비자성 망치 ( 약 2~3kg) 로 된 쐐기 ( 약 10°~ 15°)
를 비상시에
대비해서 적어도 두 개 이상 준비해두십시오 . 이러한 툴은 자기 트랙에 자기적으
로 걸린 부품을 분리하고 두 손가락 , 손 , 발 사이에 낀 신체 일부를 빼낼 경우에 필요합니다 .
강철 코어 모터의 코일 조립품을 자기 트랙에 바로 실장하지 마십시오 .
-> 전자 장치 및 측정 기기는 강력한 자기장에 의해 손상되거나 파손될 수 있습니다 . 자성 컴포
넌트가
포함된 장치를 컴퓨터 , 모니터 또는 자성 데이터 매체 ( 예 : 하드 디스크 , 신용 카드 ,
오디오 또는 비디오 테이프 등 ) 가까이에 두지 마십시오 .
-> 개별 자기 트랙 간에 또는 자기 트랙과 다른 자성 표면 간에 최소한 45cm 의 거리를 유지하십
시오 .
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.2 경고 라벨
43
2.2 경고 라벨
2.2.1 장비에 부착된 경고 라벨
경고 라벨은 부드러운 PVC 필름으로 제작되며 내마모 , 내광 , 방수 , 산화 방지 처리가 되어 있습
니다 . 라벨의 디자인은 ISO 3864-2 및 ANSI Z535.4 의 요구 사항에 부합합니다 .

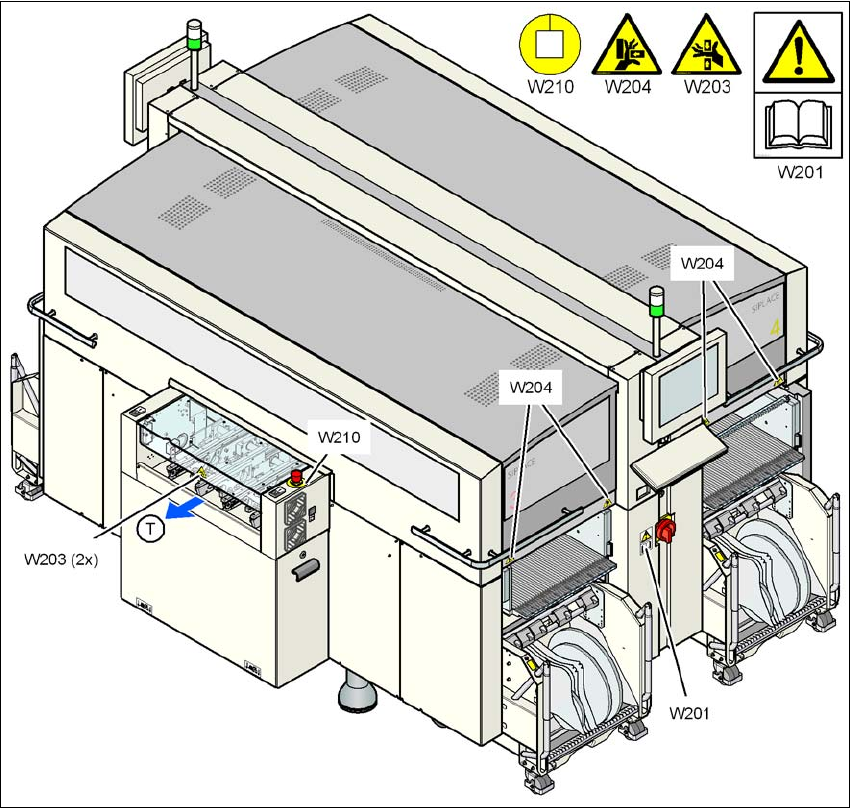

그림
2.2 - 1
실장기에
부착된
W201, W203, W204
및
W210
경고라벨
-
파트
1
위치 W201, 품목 번호 03009338-01
위치 W203, 품목 번호 03009342-01
위치 W204, 품목 번호 03009343-01
위치 W210, 품목 번호 03009350-01
(T) PCB 이동방향
