사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.14 진공펌프 423 6.14 진공펌프 품목 번호 001 19786-xx 진공펌프 , X2, X3, X4 의 설치 키트 품목 번호 001 19787-xx 진공펌프 , X 시리즈 품목 번호 001 19797-xx 진공펌프 , X4I 의 설치 키트 6.14.1 진공 …
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.13 마그네틱 핀 서포트 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
422
6.13 마그네틱 핀 서포트
품목 번호 00119680-xx 마그네틱 핀 서포트 HS/HF/X/D 시리즈
일부 경우에 폭이 큰 보드는 쉽게 아래로 처져 만족할만한 실장 정확성에 도달하지 못하는 경우가
있습니다 . 굴곡도가 심한 PCB 도 실장 정확도에 영향을 미치게 됩니다 . 리프팅 테이블에 마그네
틱 핀 서포트를 장착하면 이 문제는 쉽게 해결됩니다 .
6

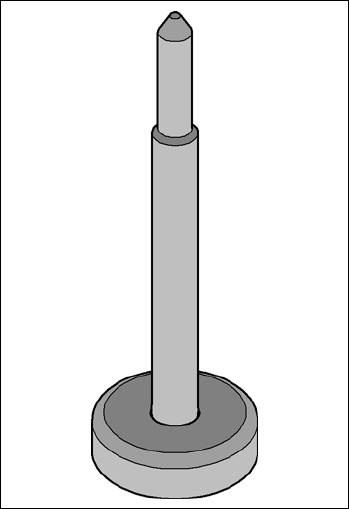

그림
6.13 - 1
마그네틱
핀
서포트
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.14 진공펌프
423
6.14 진공펌프
품목 번호 00119786-xx 진공펌프 , X2, X3, X4 의 설치 키트
품목 번호 00119787-xx 진공펌프 , X 시리즈
품목 번호 00119797-xx 진공펌프 , X4I 의 설치 키트
6.14.1 진공 펌프의 안전 지침
경고 6
Æ 진공 펌프에는 별도의 퓨즈가 구비되어야 합니다 .
Æ 진공 펌프에 연결 시 접지선 및 표준 메인전원 케이블에 연결되었는지 확인합니다 . 따라서 고
객 네트웍에서 적당한 접지 레일을 제공해야 합니다 .
Æ 특히 오퍼레이션 설명에서 언급된 안전 지침에 유의해야 합니다 .
6.14.2 설명
수집 & 실장 헤드별로 별도의 진공발생기를 구비하고 홀딩 회로 및 실장 회로에 소요되는 진공 상
태를 제공합니다 . 실장 헤드의 진공발생기는 벤투리 원칙에 따라 작업합니다 . 진공 펌프와 결합
하여 사용시 SpeedStar (C&P20) 실장 헤드의 압축 공기 소비량을 대폭 줄일 수 있습니다 . 지속적
인 운영비용은 에너지 비용과 함께 하락합니다 .
장비 타입
실장 헤드
구성
압축 공기 소비량
a
진공펌프
없음
압축 공기 소비량
a
진공펌프
를 구비한
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min 220 Nl/min
C&P20/C&P20/CPP/CPP 720 Nl/min 350 Nl/min
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min 330 Nl/min
C&P20/C&P20/TH/TH 680 Nl/min 310 Nl/min
SIPLACE X3 C&P20/C&P20/C&P20 720 Nl/min 165 Nl/min
C&P20/C&P20/CPP 600 Nl/min 230 Nl/min
C&P20/C&P20/TH 580 Nl/min 210 Nl/min
SIPLACE X2 C&P20 / C&P20 480 Nl/min 110 Nl/min
C&P20/CPP 360 Nl/min 175 Nl/min
C&P20/TH 340 Nl/min 155 Nl/min
SIPLACE X4I
테이프 절단기의 압축 공기 소
비량
70 Nl/min
SIPLACE X4/3/2
테이프 절단기의 압축 공기 소
비량
95 Nl/min
a) 온도 20×C, 대기압 1013 hPa 인 정상적인 대기환경
b) C&P20 실장 헤드에만 사용되는 진공펌프
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.15 통과 모드로 전송 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
424
6.15 통과 모드로 전송
00119707-xx 통과 모드로 전송 , SIPLACE X 시리즈
해당 옵션이 있는 경우 컴퓨터를 제어하지 않아도 PCB 컨베이어 벨트의 운행을 시작 및 정지 시킬
수 있습니다 .
