사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.16 비전 인식 스 테이션 425 6.16 비전 인식 스테이션 품목 번호 001 19788-xx 비전 인식 스테이션 6 그림 6.16 - 1 컴포넌트 카메라 (33 타입 ) 를 구비한 비전 인식 스테이션
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.15 통과 모드로 전송 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
424
6.15 통과 모드로 전송
00119707-xx 통과 모드로 전송 , SIPLACE X 시리즈
해당 옵션이 있는 경우 컴퓨터를 제어하지 않아도 PCB 컨베이어 벨트의 운행을 시작 및 정지 시킬
수 있습니다 .
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.16 비전 인식 스테이션
425
6.16 비전 인식 스테이션
품목 번호 00119788-xx 비전 인식 스테이션
6

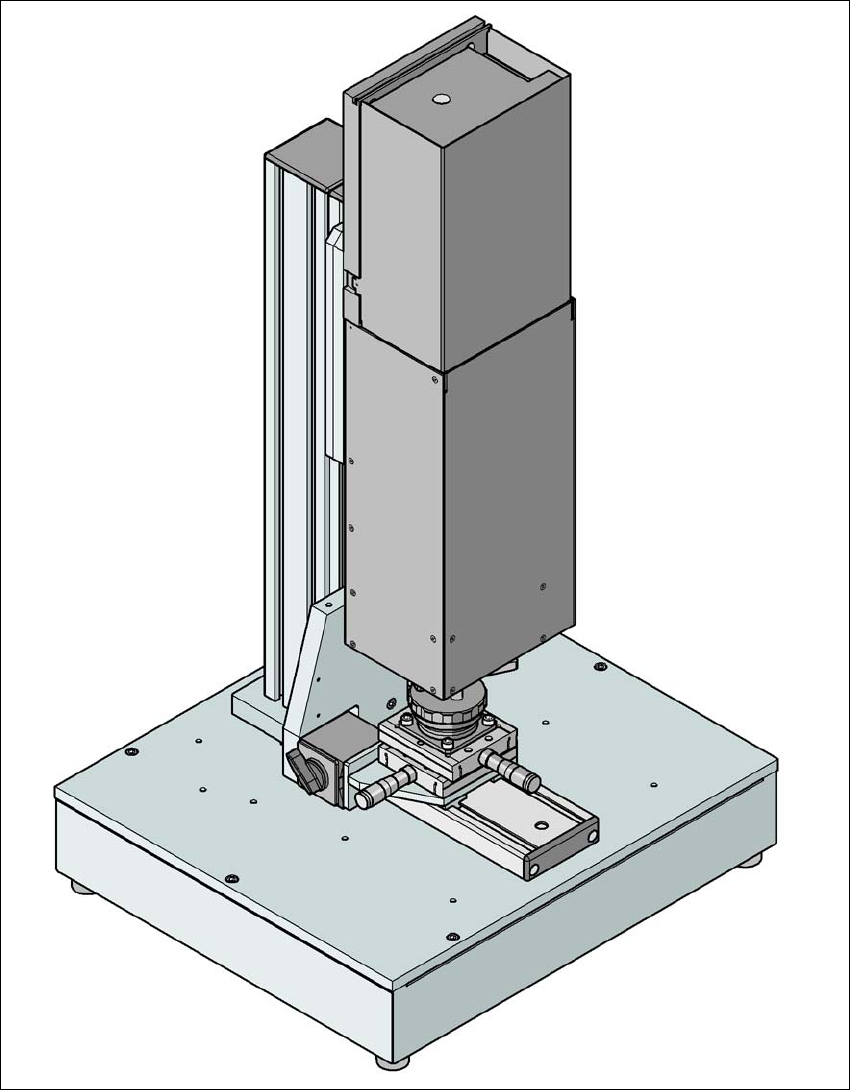

그림
6.16 - 1
컴포넌트
카메라
(33
타입
)
를
구비한
비전
인식
스테이션
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.16 비전 인식 스테이션 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
426
6.16.1 설명
비전 인식 스테이션은 SIPLACE 실장기에서 처리할 컴포넌트의 패키지 폼 설명을 생성 및 테스트
하기 위한 시스템입니다 .
비전 인식 스테이션은 기본적으로 다음과 같은 컴포넌트로 구성됩니다 .
- 전자 회로 및 한두개의 컴포넌트 카메라가 장착된 기본 모듈
- 미니타워 PC
WINDOWS XP 운영체제 6
SIPLACE 비전 이미지 처리 소프트웨어 6
SIPLACE Pro DB 서버 6
카메라 인터페이스：CAN 버스 카드 및 카메라 버스 카드 6
비전 인식
스테이션은 실장기의 패키지 폼 설명을 생성 및 테스트하고 컴포넌트 검사를 실행하는
데 사용됩니다 .
따라서 생성된 패키지 폼 설명은 비전 인식 스테이션의 SIPLACE Pro 데이터베이스에 저장되고 생
산 시스템의 SIPLACE Pro 데이터베이스로 전송될 수 있습니다 . 또한 , 실장기의 비전 스크린샷을
비전 인식 스테이션에 다운로드하여 분석에 사용할 수 있습니다 . 실장기에서는 계속해서 다수 컴
포넌트 측정만 수행해야 합니다 .
6.16.2 장점
이 오프라인 시스템의 주요 장점은 생산 시스템으로부터 완전 독립적이라는 것이며 , 패키지 폼 설
명을 생성 및 테스트하는 데 생산 시스템 리소스를 사용할 필요가 없습니다 . 따라서 패키지 폼의
설명 및 테스트로 인한 생산성 손실이 전혀 없습니다 . 이 독립 시스템을 통해 신제품 출시에 소요
되는 시간을 상당히 줄일 수 있습니다 .
