2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리 즈 2.4 장비 이동에 관한 안전 지침 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 62 2.4 장비 이동에 관한 안전 지침 2 사양이 다음과 같은 지게차를 이용하여 장비를 옮깁니다 . 지게 길이 : 최소 1800mm 운반 능력 : 최소 6000kg 지게 열림 폭 : 최소 350mm 2 경고 전복 위험 2 사양에 …
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.3 레이저 등급 분류
61
2.3.3 레이저 등급 2
다음과 같은 모듈이 레이저 등급 2 에 속합니다 .
–PCB 컨베이어 실장영역 1 에 있는 레이저 라이트 배리어
–PCB 컨베이어 실장영역 2 에 있는 레이저 라이트 배리어
–PCB 바코드 스캐너
– SpeedStar 실장헤드에 있는 컴포넌트 센서
– MultiStar 실장헤드에 있는 컴포넌트 센서
( 공면성 레이저 모듈 옵션을 설치한 경우 전체 장비는 레이저 등급 2 로 분류됩니다 .)
2
2.3.4 레이저급 3B
3D 공면센서는레이저급3B 에 할당된다 .
주의할 점 : 2
코플레네리티3D레이저모듈선택부가설치될경우전체기기는레이저급로분류된다 .
2
2
레이저 방사
빔을 들여다보지 마십시오 !
2
레이저 방사
빔을 들여다보지 마십시오！
2
레이저 방사
빔을 들여다보지 마십시오！
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.5 장비 작동에 관한 안전 지침
63
2.5 장비 작동에 관한 안전 지침
2.5.1 보호덮개 개폐에 관한안전 지침
자동 실장기의 보호 덮개가 닫혀있는 동안 모든 부상 위험을 피하기 위해 소유자는 오퍼레이터가
아래의 지침에 기술된 대로 정확히 보호 덮개를 사용하도록 지시해야 합니다 .
주의
손에 부상을 당할 위험
보호덮개가 올바르게 닫히지 않은 경우 2
2

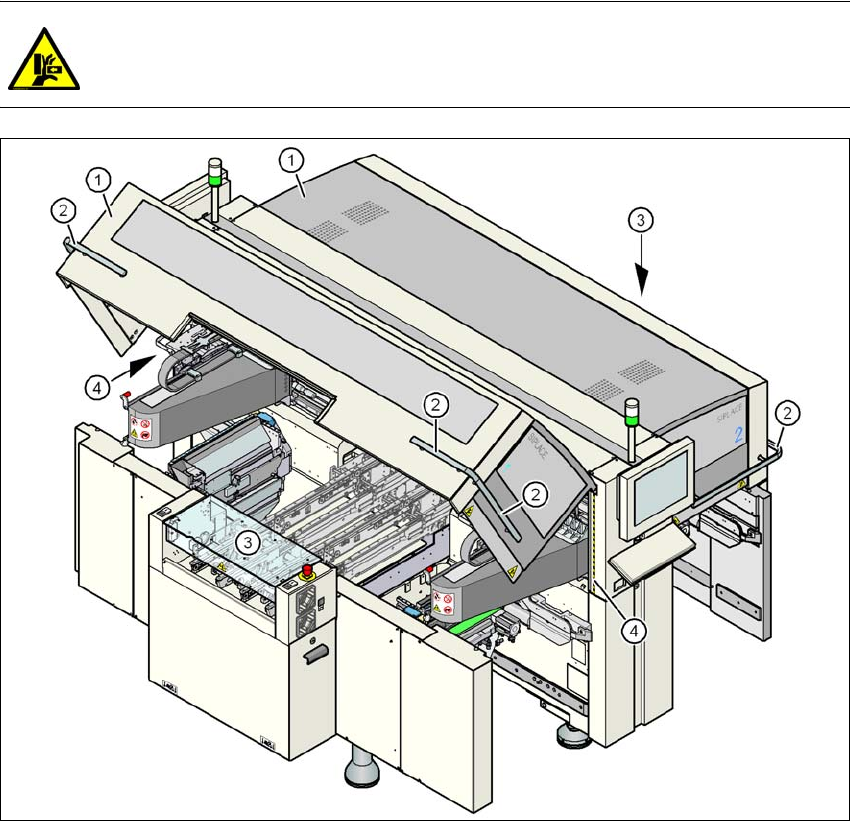

그림
2.5 - 1
보호덮개
개폐에
관한
안전
지침
(1) 보호덮개
