사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.5 장비 작동에 관한 안전 지침
69
2.5.6 실장기의 ESD 안전에 관한 주의사항
전도성 노즐만 사용합니다 . 이는 실장기의 ESD 안전성을 만족시키는 유일한 방법입니다 .
2.5.7 폐 테이프 컨테이너를 비우는데 관한 안전 지침
폐 테이프 컨테이너는 반드시 컴포넌트 트롤리에서 끄집어 낸 후 비워야 합니다 . 그렇지 않을 경
우 손가락이 끼울 위험이 있습니다 . 제 324
페이지 제 5.8.2 절에 있는 안전지침을 준수하여 위험
이 발생하지 않도록 합니다 .
2.5.8 리젝트 빈의 정확한 사용에 관한 안전 지침
아래에 설명한 내용을 준수하여 실장헤드와 컴포넌트 혹은 노즐 리젝트 빈이 충돌하지 않도록 합
니다 .
-> 리젝트 빈이 마운트의 올바른 위치에 있는지 확인합니다 .
-> 리젝트 빈이 마운트에서 튀어나오지 않도록 체크합니다 .
참고 2
매 리젝트 빈은 모두 센서를 개장 ( 제 405
페이지 제 6.4 절 참조 ) 할 수 있으며 리젝트 빈이 올바
른 위치에 있을 때 신호를 발송합니다 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.5 장비 작동에 관한 안전 지침 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
70
2.5.9 지속적으로 운행 시 C&P20 실장헤드의 온도는 매우 높습니다
2
그림
2.5 - 5
지속적
운행
시
SpeedStar (C&P20)
실장
헤드의
높은
온도
(1) 온도 알림판 , 품목 번호 03031926-01
(2) 스타 모터 장착 틀
(3) 핸들
주의
고온 2
22 °C 이상인 환경에서 지속적으로 운행 시 스타 모터 장착 틀과 실장 헤드에 있는 핸들은 온도가
매우 높습니다 . 이런 부품들을 만질 때 조심해야 합니다 .
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.5 장비 작동에 관한 안전 지침
71

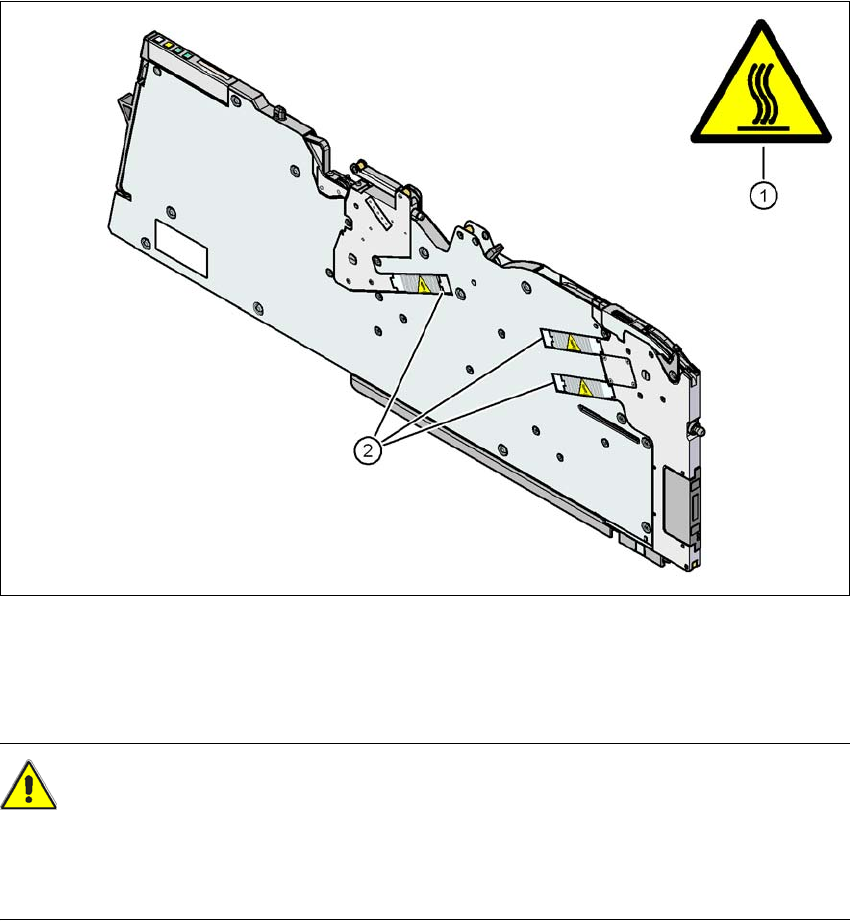

2.5.10 지속적 운행 시 X 피더 모듈의 높은 온도
2
그림
2.5 - 6
지속적
운행
시
X
피더
모듈의
높은
온도
(1) 온도 알림판 , 품목 번호 03031926-01
(2) 스테핑 모터
주의
고온 2
22 °C 이상 되는 환경에서 지속적으로 운행 시 스테핑 모터는 온도가 매우 높습니다 . 모터를 만질
때 조심해야 합니다 .
