2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리 즈 2.6 안전 장비 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 76 2.6.2.2 실장기에 있는 보호 스위치의 위치 2 그림 2.6 - 5 실장기에 있는 보호 스위치의 위치 2 (1) 보호 커버 스위치 , 위치 1 (2) 보호 커버 스위치 , 위치 2 (3) 보호 커버 스위치 , 위치 3 (4) 보호 커버 스위…
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.6 안전 장비
75
2

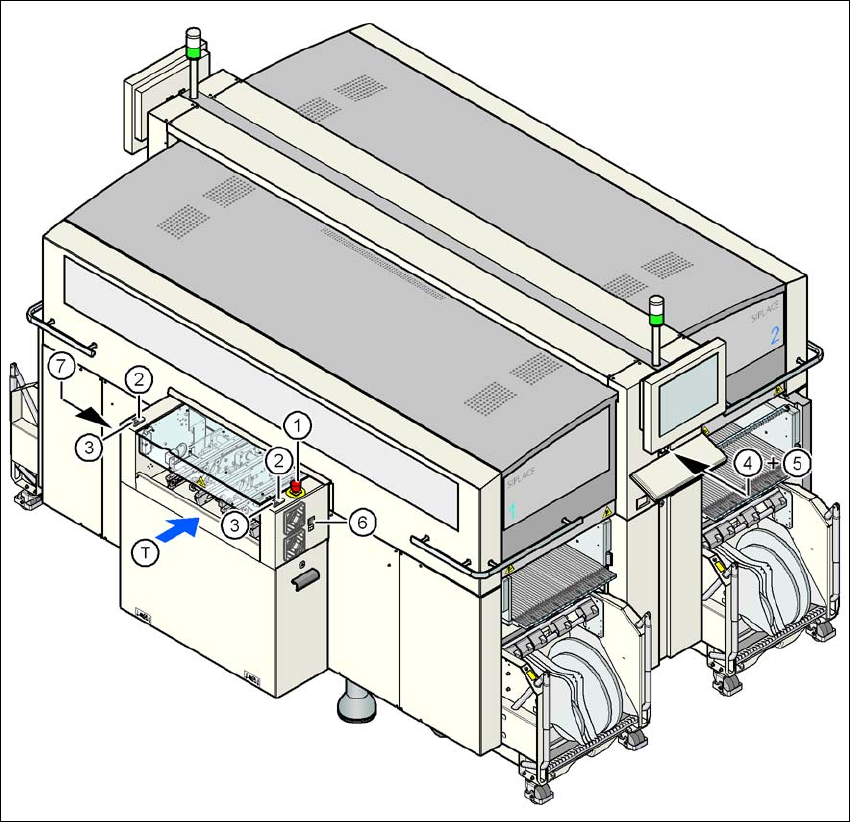

그림
2.6 - 4
스위치
및
버튼의
위치
- PCB
입력면의
보기
(1) 입력면의 비상 정지 버튼
(2) 입력면의 시작 버튼 ( 흰색 )
(3) 입력면의 정지 버튼 ( 검은색 )
(4) 압축공기장치면의 작동 패널에 있는 시작 버튼 ( 흰색 )
(5) 압축공기장치면의 작동 패널에 있는 정지 버튼 ( 검은색 )
(6) 컴포넌트 트롤리를 집어넣거나 빼낼 수 있는 버튼 ( 검은색 ), 위치 1
(7) 컴포넌트 트롤리를 집어넣거나 빼낼 수 있는 버튼 ( 검은색 ), 위치 4
(T) PCB 이송방향
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.6 안전 장비 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
76

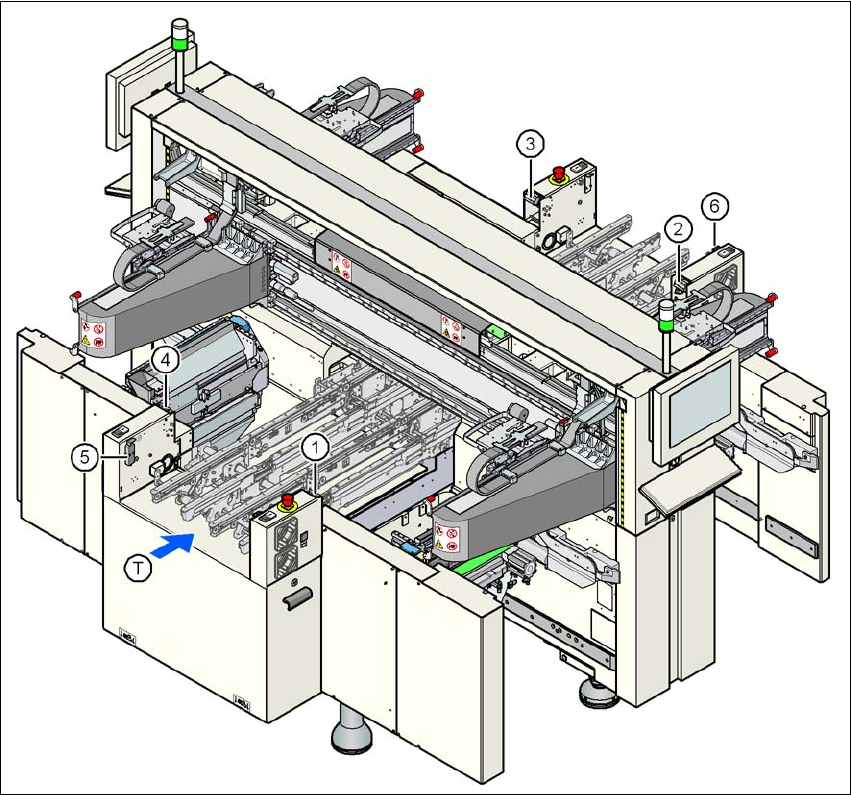

2.6.2.2 실장기에 있는 보호 스위치의 위치
2
그림
2.6 - 5
실장기에
있는
보호
스위치의
위치
2
(1) 보호 커버 스위치 , 위치 1
(2) 보호 커버 스위치 , 위치 2
(3) 보호 커버 스위치 , 위치 3
(4) 보호 커버 스위치 , 위치 4
(5) PCB 컨베이어 입력면 커버 플랩에 있는 보호 스위치
(6) PCB 컨베이어 출력면 커버 플랩에 있는 보호 스위치
(T) PCB 이송방향
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.6 안전 장비
77
2.6.2.3 기능 설명
메인 전원 스위치는 OFF( 닫기 ) 위치에 있음 ( 제
74 페이지 그림 2.6 - 3 의 항목 1 참조 ) 2
메인 전원 스위치는 전원의 3 상 L1, L2, L3 을 분리합니다 .
경고
메인 전원 스위치를 닫은 후에도 하기와 같은 장치들은 잠재적인 위험 전압을 띠고 있습니다 .
-Q1 메인 전원 스위치의 케이블 연결 터미날 L1, L2, 및 L3.
-Z1 메인 전원 필터
- 서비스 소켓 X102
- 서비스 소켓의 자동 단로기 F1
- 메인 전원 스위치를 닫은 후에도 여전히 잠재적인 위험전압을 띠고 있는 모든 단독 회선들은
갈색으로 표시됩니다 .
-> 본 자동 실장 시스템을
올바르게 조작하지 않으면 사망 , 심각한 부상 또는 심각한 손상이 발
생할 수 있습니다 .
-> 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60204, 파트 1) 및 해당 국가의 규정을 항상 준수
하십시오 .
-> 전원 공급기 위의 안전 도어는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해야 합
니다 .
켜짐 위치의 메인 전원 스위치 2
메인 전원 스위치를 켜면 제어 컴퓨터와 장비 컨트롤러가 작동됩니다 . 그러면 갠트리 축의 연결전
압 (250VDC) 및 스타 축의 연결 전압 (145VDC) 과 별개로 모든 공급 전압을 사용할 수 있습니다 .
정지 버튼 ( 검은색 )( 제 74 페이지 그림 2.6 - 3 의 항목 2 와 7, 제 75 페이지 그림 2.6 - 4 의 항목 3 과 5 )2
이 버튼은 실장 시스템을 정지시키기 위해 사용합니다 .
시작 버튼 ( 흰색 )( 제 74 페이지 그림 2.6 - 3 의 항목 3 과 6, 제 75 페이지 그림 2.6 - 4 의 항목 2 와 4)2
메인 전원 스위치를 켜면 실장 시스템을 시작할 수 있도록 시작 버튼을 누르라는 메시지가 나타납
니다 . 보호 커버를 열거나 비상 정지 버튼을 누른 경우에도 같은 메시지가 나타납니다 .
컴포넌트 카운터 ( 제 74 페이지 그림 2.6 - 3 의 항목 4) 2
삽입된 컴포넌트의 개수를 표시합니다 .
