2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리 즈 2.6 안전 장비 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 78 주동 잠금 기능을 갖춘 비상 정지 버튼 ( 제 74 페이지 그림 2.6 - 3 의 항목 5, 제 75 페이지 그림 2.6 - 4 의 항목 1) 2 비상 정지 버튼은 빨간색이며 버튼을 누르면 ON( 열림 ) 위치에서 잠겨집니다 . 비상 정지 버튼…
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.6 안전 장비
77
2.6.2.3 기능 설명
메인 전원 스위치는 OFF( 닫기 ) 위치에 있음 ( 제
74 페이지 그림 2.6 - 3 의 항목 1 참조 ) 2
메인 전원 스위치는 전원의 3 상 L1, L2, L3 을 분리합니다 .
경고
메인 전원 스위치를 닫은 후에도 하기와 같은 장치들은 잠재적인 위험 전압을 띠고 있습니다 .
-Q1 메인 전원 스위치의 케이블 연결 터미날 L1, L2, 및 L3.
-Z1 메인 전원 필터
- 서비스 소켓 X102
- 서비스 소켓의 자동 단로기 F1
- 메인 전원 스위치를 닫은 후에도 여전히 잠재적인 위험전압을 띠고 있는 모든 단독 회선들은
갈색으로 표시됩니다 .
-> 본 자동 실장 시스템을
올바르게 조작하지 않으면 사망 , 심각한 부상 또는 심각한 손상이 발
생할 수 있습니다 .
-> 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60204, 파트 1) 및 해당 국가의 규정을 항상 준수
하십시오 .
-> 전원 공급기 위의 안전 도어는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해야 합
니다 .
켜짐 위치의 메인 전원 스위치 2
메인 전원 스위치를 켜면 제어 컴퓨터와 장비 컨트롤러가 작동됩니다 . 그러면 갠트리 축의 연결전
압 (250VDC) 및 스타 축의 연결 전압 (145VDC) 과 별개로 모든 공급 전압을 사용할 수 있습니다 .
정지 버튼 ( 검은색 )( 제 74 페이지 그림 2.6 - 3 의 항목 2 와 7, 제 75 페이지 그림 2.6 - 4 의 항목 3 과 5 )2
이 버튼은 실장 시스템을 정지시키기 위해 사용합니다 .
시작 버튼 ( 흰색 )( 제 74 페이지 그림 2.6 - 3 의 항목 3 과 6, 제 75 페이지 그림 2.6 - 4 의 항목 2 와 4)2
메인 전원 스위치를 켜면 실장 시스템을 시작할 수 있도록 시작 버튼을 누르라는 메시지가 나타납
니다 . 보호 커버를 열거나 비상 정지 버튼을 누른 경우에도 같은 메시지가 나타납니다 .
컴포넌트 카운터 ( 제 74 페이지 그림 2.6 - 3 의 항목 4) 2
삽입된 컴포넌트의 개수를 표시합니다 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.6 안전 장비 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
78
주동 잠금 기능을 갖춘 비상 정지 버튼 ( 제 74 페이지 그림 2.6 - 3 의 항목 5, 제 75 페이지 그림 2.6 - 4
의 항목 1) 2
비상 정지 버튼은 빨간색이며 버튼을 누르면 ON( 열림 ) 위치에서 잠겨집니다 . 비상 정지 버튼을
누르면 비상 정지 회로의 스위칭 접점이 개방되고 PCC(Protective Contactor Combination) K6 이
작동합니다 . 갠트리 축의 연결 전압 (250VDC) 과 스타 축의 연결 전압 (145VDC) 공급이 중단됩니
다 . DP 축 및 Z 축의 서보 앰프에는 계속해서 40V DC 가 공급됩니다 . 비상 정지 버튼의 시그널링
접점이 열리고 "EMERGENCY-STOP pressed"( 비상 정지 버튼을 눌렀습니다
.) 라는 메시지가 화
면에 나타나고 다음 모듈이 비활성화됩니다 .
-PCB 컨베이어
-PCB 클램핑
- 폭 조절
-PCB 스토퍼
- 폐 테이프 절단기
참고
실장이 중단된 다음 장비가 다시 올바로 작동하면 실장을 계속하거나 취소할 수 있습니다 . 2
컴포넌트 트롤리를 집어넣거나 빼내기 위한 버튼 2
장비의 입력 및 출력 쪽에 컴포넌트 트롤리를 집어넣거나 빼내기 위한 버튼이 두 개 있습니다 .
- 위치 1 에서 컴포넌트 트롤리를 집어넣거나 빼내기 위한 버튼 ( 제 75 페이지 그림 2.6 - 4 의 항목 6)
- 위치 2 에서 컴포넌트 트롤리를 집어넣거나 빼내기 위한 버튼 ( 제 74
페이지 그림 2.6 - 3 의 항목 8)
- 위치 3 에서 컴포넌트 트롤리를 집어넣거나 빼내기 위한 버튼 ( 제 74
페이지 그림 2.6 - 3 의 항목 9)
- 위치 4 에서 컴포넌트 트롤리를 집어넣거나 빼내기 위한 버튼 ( 제 75
페이지 그림 2.6 - 4 의 항목 7)
보호 커버가 닫혀 있을 때에만 컴포넌트 트롤리를 집어넣을 수 있습니다 .
보호커버 스위치 1, 2, 3 및 4( 제 76 페이지 그림 2.6 - 5 의 항목 1, 2, 3 및 4, ) 그리고 PCB 컨베이어 입
력 및 출력면의 커버 플랩 스위치 ( 제
76 페이지 그림 2.6 - 5 의 항목 5 와 6) 2
이 스위치는 보호 커버와 커버 플랩이 닫혀 있는지를 확인합니다 . 닫혀 있으면 비상 정지 접점과
시그널링 접점이 닫힙니다 . 커버나 커버 플랩 중 하나가 열려 있으면 비상 정지 접점과 시그널링
접점이 개방됩니다 . 일부 컴포넌트는 작동을 멈추거나 계속 작동합니다 ( 제 83
페이지 그림 2.6 -
8) .
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.6 안전 장비
79

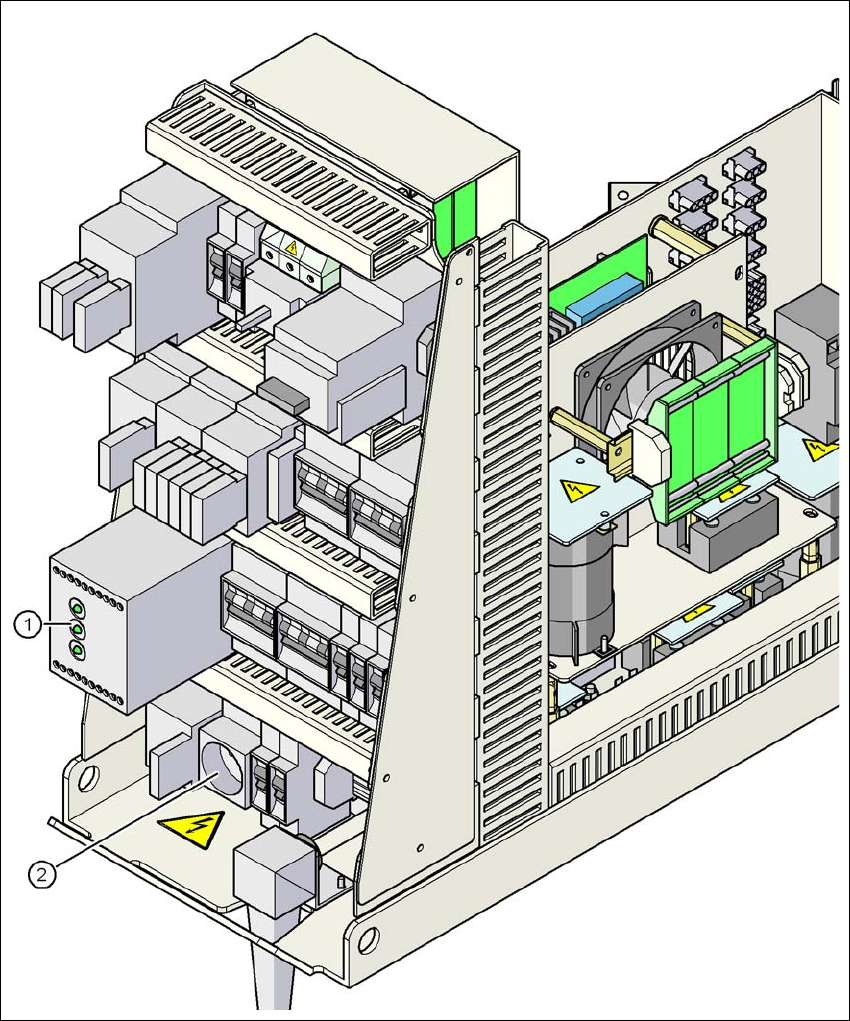

2.6.3 PCC 및 서비스 소켓의 위치
2
그림
2.6 - 6 PCC
및
서비스
소켓의
위치
2
(1) PCC
(2) 서비스 소켓
